Подключение электромагнитного замка и контроллера Элис К-1У в комплекте LITE

Введение и подготовка

Ведущий Сергей представляет канал «Безопасная среда». Цель — за пару минут с помощью подручных инструментов научиться подключать электромагнитный замок ко всем элементам комплекта LITE. Для этого рекомендуется перед установкой собрать все элементы на столе и разобраться в деталях.

Такая подготовка позволяет наглядно увидеть все компоненты, понять их назначение и избежать ошибок при монтаже. Собрав элементы на столе, вы сможете быстро и правильно выполнить подключение, следуя дальнейшим инструкциям.

Состав комплекта

Из коробки достаются: мастер-ключ, комплект ключей, кабель, считыватель, контроллер, разъем мама, блок питания, замок, якорь, кнопка выхода.

Каждый элемент играет свою роль: мастер-ключ и комплект ключей предназначены для управления доступом; считыватель считывает ключи; контроллер обрабатывает сигналы; блок питания обеспечивает энергией; замок и якорь образуют электромагнитный замок; кнопка выхода позволяет открыть дверь изнутри; кабель и разъем мама используются для соединений.

Таким образом, все компоненты комплекта LITE взаимосвязаны и должны быть подключены в определённой последовательности, чтобы система работала корректно.

Подготовка кабеля

Для начала необходимо взять кабель и отрезать от него 20 сантиметров. Этот отрезок будет использоваться для подключения. Затем аккуратно снимаем внешнюю изоляцию кабеля, стараясь не повредить медные жилы витой пары. Повреждение жил может привести к плохому контакту или короткому замыканию.

Зачистку проводов необходимо произвести с двух сторон. Это обеспечит возможность подключения как к разъему питания, так и к кнопке выхода. После зачистки убедитесь, что все жилы целы и не имеют надрывов.

Подключение питания и кнопки выхода

Берем коричневую и синюю пары и подключаем их на разъем питания из комплекта. Коричневая пара — плюс, синяя пара — минус. При подключении важно соблюдать полярность, чтобы устройство работало корректно. После подключения проверяйте надежность фиксации кабеля в клемме, чтобы избежать ослабления контакта.

Кнопка выхода подключается контактами COM и NO. Для этого подключаем зеленую и оранжевую пары, полярность значений не имеет. Это означает, что порядок подключения этих пар не важен. Убедитесь, что все соединения выполнены надежно.

Подключение замка и считывателя

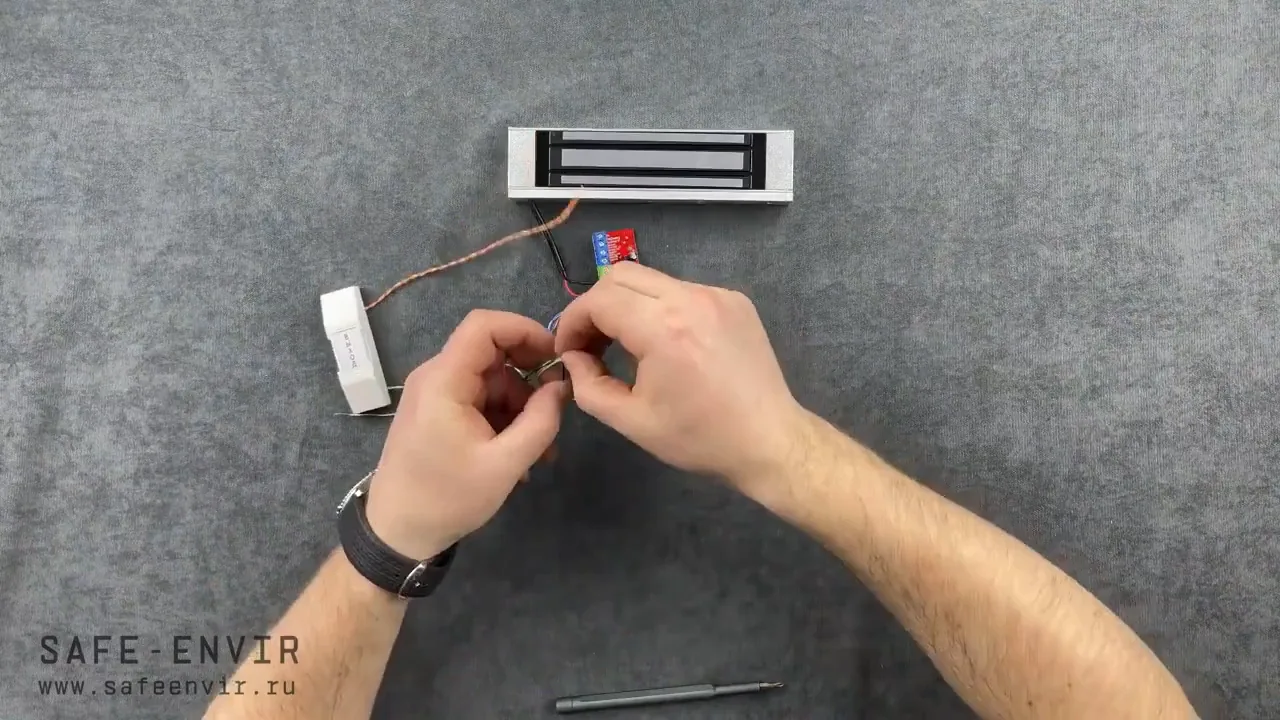

Начните с подключения замка. Возьмите коричневую пару и красный провод от замка и подключите их к клемме питания. Черный провод от замка подключите к клемме «замок». Затем возьмите синюю пару и подключите к клемме «земля». При подключении проверяйте надежность фиксации кабеля в клемме, чтобы обеспечить надежный контакт.

Далее подключите кнопку и считыватель. Возьмите зеленую пару от кнопки, черный и белый провод от считывателя и перемычку. Подключите их в клемму «земля». Второй конец перемычки подключите в клемму «дата 1». Затем возьмите оранжевую пару от кнопки и подключите в клемму «кнопка». Желтый провод считывателя подключите в клемму «внешней СД». Красный провод подключите в клемму «дата 0».

Проверка и дополнительная информация

После подключения подайте питание и проверьте работоспособность системы. Если все работает, можно приступать к установке замка. Как установить замок, смотрите на YouTube канале.

В случае отдельного приобретения радиореле, оно подходит к любым комплектам. Если необходимо больше ключей, можно добавить нужное количество, и их заранее запишут на контроллер. В каждый комплект вложен флаер для связи в случае сложностей с установкой или подключением.

Практика

Чек-лист по материалу

• Собрать все элементы комплекта на столе.
• Отрезать 20 см кабеля и снять внешнюю изоляцию с двух сторон, не повредив медные жилы.
• Подключить коричневую пару к плюсу питания, синюю — к минусу.
• Подключить кнопку выхода контактами COM и NO, используя зеленую и оранжевую пары.
• Подключить красный провод замка к клемме питания вместе с коричневой парой.
• Подключить черный провод замка к клемме «замок».
• Подключить синюю пару к клемме «земля».
• Соединить зеленую пару от кнопки, черный и белый провода считывателя и перемычку в клемме «земля».
• Второй конец перемычки подключить в клемму «дата 1».
• Оранжевую пару от кнопки подключить в клемму «кнопка».
• Желтый провод считывателя подключить в клемму «внешней СД».
• Красный провод считывателя подключить в клемму «дата 0».
• Подать питание и проверить работоспособность.

Справка

Термины из видео

Электромагнитный замок

Устройство, которое фиксирует дверь с помощью электромагнита; в комплекте LITE используется замок на 180 кг.

Контроллер Элис К-1У

Устройство управления доступом, к которому подключаются считыватель, кнопка выхода, замок и питание.

Считыватель контактный

Устройство для считывания ключей (таблеток) путем контакта.

Кнопка выхода

Устройство для разблокировки двери изнутри, подключается контактами COM и NO.

Витая пара

Кабель, состоящий из скрученных попарно проводников, используется для подключения элементов комплекта.

Мастер-ключ

Ключ, предназначенный для программирования или управления контроллером.

Радиореле

Устройство для беспроводного управления замком, подходит к любым комплектам.
