Подключение и настройка комплектов СКУД Ps-Link KIT-TF2EM-WP-W

Стандартная схема подключения

Все контроллеры и считыватели подключаются по стандартной схеме. Красные и черные провода предназначены для питания устройства. Зеленые и белые используются для передачи сигнала с внешнего считывателя на контроллер. В парах синий с фиолетовым — для электромеханического замка, а оранжевый с фиолетовым — для замка магнитного. Желтые провода — для подключения внешней кнопки выхода. На некоторых устройствах встречаются розовые провода, которые используются для звонка.

В комплекте всегда идет инструкция для программирования с иллюстрацией схемы подключения. Обычно на тыльной стороне устройства есть наклейка с обозначениями для исключения ошибки при коммутировании.

Подключение замков

Для подключения магнитного замка используется оранжевая жила панели доступа и общий минус. К общему минусу подключается и кнопка выхода, коммутируется с желтой жилой. Фиолетовый провод подключается к плюсу, через оранжевый кабель с вызывной панели всегда идет напряжение для работы магнитного замка. Сигнал размыкания замок получает через минус.

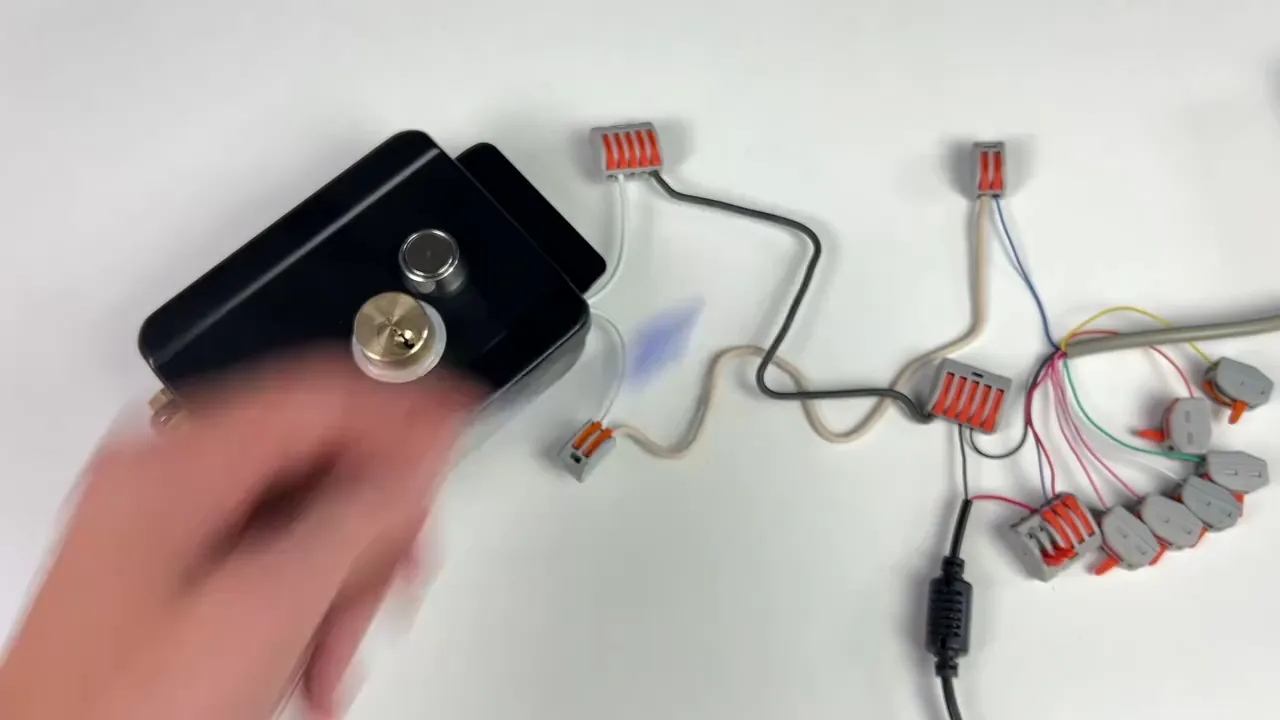

Чтобы подключить механический замок, используется синяя жила вызывной панели и общий минус. К общему плюсу подключается фиолетовая жила вызывной панели. А через синий кабель в вызывной панели подается напряжение для срабатывания механизма электромеханического замка. Сигнал замыкания замок получает через минус.

Реле панели размыкаются в питание в случае магнитного замка и замыкают в случае использования электромеханического. При успешной авторизации пользователь подключается по пинкоду или по нажатию кнопки выхода.

Программирование панели

Принцип настройки такой. Необходимо войти в режим программирования, в большинстве случаев это код, звездочка, 6 девяток, решетка, после выбирается команда, единица для добавления пинкода, карты или отпечатка, после единицы задается номер ячейки в случае добавления пароля, а в случае добавления ключей доступа, карты сразу подносятся к считывателю. При завершении подтверждается действие решеткой. После программирования в стандартные режимы можно вернуться с помощью звездочки и эксплуатировать устройство.

Программирование панели происходит следующим образом. Входим в меню настройки путем ввода пароля администратора. Вводится команда и подтверждается решеткой. Выход осуществляется звездочкой. Сменим пароль администратора: нажимаем звездочку, введем пароль и решетку. Для смены используется команда 00, вводим новый пароль, подтверждаем и дублируем. Снова нажимаем решетку для подтверждения и выходим, проверяем.

Теперь запишем на панель ключей доступа: входим в режим программирования, вводим команду 01 и поочередно подносим ключи. По завершению жмем решетку и проверяем.

Работа с приложением

Чтобы добавить такую панель доступа в приложении, требуется набрать команду 08, находясь в режиме настройки. Так мы переведем панель в состояние ожидания добавления. Индикатор начал мигать, переходим к экрану смартфона. Убираем добавить устройство, приложение автоматически обнаружило ненастроенное устройство, нажимаем на него, подтверждаем пароль и ожидаем добавление.

В этой вкладке можно редактировать имеющиеся данные и создавать аккаунты, к ним пароли, пинкоды и карты доступа. Есть опция формирования временного пароля, он может быть одноразовым. В настройках опции — возможность удаленной разблокировки и доступ к изменению настроек.

Добавление и удаление пользователей

Теперь заведем пинкод пользователя: для этого входим в режим настройки, вводим команду 09 и пинкод. Теперь заведем отпечаток для разблокировки: для этого входим в режим настройки, вводим команду 11 и прикладываем палец к считывателю и проверим.

Для того чтобы стереть ключ доступа, пинкод или отпечаток используется команда 2.1, после ввода подносим ключ, вводим пинкод или палец к считывателю. Для удаления абсолютно всех пользователей ключей пинкодов нужно зайти в настройку, выбрать команду 2 и ввести 4.0, подтверждаем действие решеткой, теперь все пользователи удалены.

Сброс устройства

Можно настроить время срабатывания реле: входим в меню программирования, вводим команду 4 и время, подтверждаем и смотрим. Эта настройка работает на все типы отпирания.

Для сброса отключаем питание, зажимаем кнопку выхода и запитываем. Такие звуковые индикации сообщают нам о сбросе устройства.

Практика

Чек-лист по материалу

• Проверить комплектацию: наличие инструкции и наклейки с обозначениями.
• Подключить питание: красный и черный провода.
• Подключить сигнальные провода: зеленый/белый от считывателя к контроллеру.
• Подключить замок: для магнитного — оранжевый и общий минус; для электромеханического — синий и общий минус.
• Подключить кнопку выхода: желтый провод и общий минус.
• При наличии звонка подключить розовые провода.
• Войти в режим программирования: код, *, 6 девяток, #.
• Изменить пароль администратора (команда 00).
• Добавить пользователей: пинкоды (команда 1), ключи (команда 01), отпечатки (команда 11).
• Настроить время срабатывания реле (команда 4).
• Добавить устройство в приложение (команда 08).
• Проверить удаленное отпирание и управление пользователями в приложении.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Контроллер

Устройство, управляющее работой считывателей и замков.

Считыватель

Устройство для считывания ключей, карт, отпечатков пальцев.

Электромеханический замок

Замок, управляемый электрическим сигналом, который механически открывает/закрывает запор.

Магнитный замок

Замок, удерживающий дверь за счет электромагнита; разблокируется при снятии напряжения.

Пинкод

Цифровой код для доступа.

Ключ доступа

Физический носитель (карта, брелок) с идентификатором.

Отпечаток

Биометрический идентификатор — отпечаток пальца.

Реле

Электромеханическое устройство для коммутации цепей; в СКУД управляет замком.

Режим программирования

Специальный режим панели для настройки параметров и управления пользователями.
