Подключение и настройка контроллера СКУД С2000-2

Подключение контроллера С2000-2

Контроллер С2000-2 оснащён различными клеммами, которые позволяют подключать к нему питание, интерфейс 485, технологические или охранные шлейфы, считыватели и другие устройства. Это обеспечивает широкие возможности для интеграции контроллера в систему безопасности.

Перед подключением считывателя необходимо определить его интерфейс — Вигант или Тачмемори. Для этого следует проверить наличие контактов дата 0 и дата 1. От типа интерфейса зависит схема подключения считывателя к контроллеру. Если контакты дата 0 и дата 1 присутствуют, это указывает на определённый тип интерфейса, который нужно учесть при выборе схемы подключения.

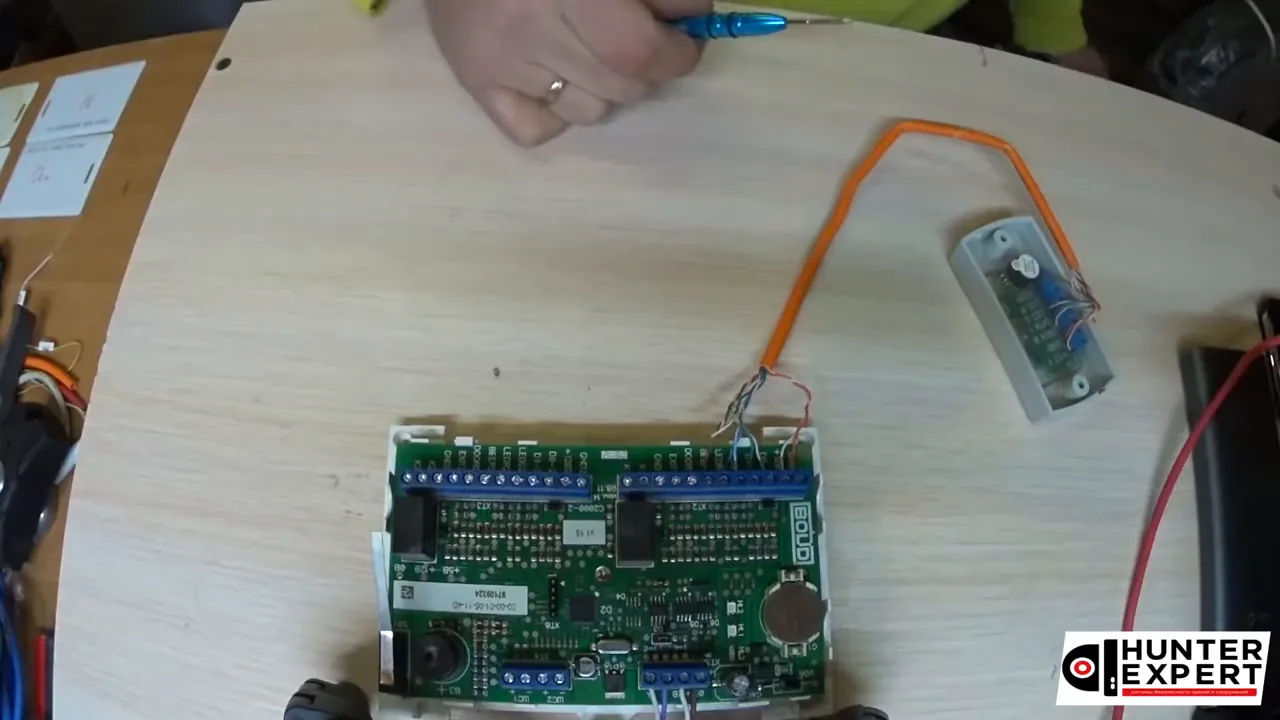

При подключении считывателя необходимо соединить несколько контактов: питание, дата 0, дата 1, индикаторы и звуковой сигнал. Правильное соединение этих контактов обеспечит корректную работу считывателя с контроллером. Важно убедиться, что все соединения выполнены надёжно и без ошибок, чтобы избежать сбоев в работе системы.

Подключение замка и кнопки «выход»

Для подключения электромагнитного или электромеханического замка используются контакты K1 и K2 на контроллере. Эти контакты обеспечивают подачу необходимого напряжения на замок для его активации и деактивации. При правильном подключении замок будет надёжно запираться и отпираться по команде от контроллера.

Кнопка «выход» подключается к контактам GND и Exit на контроллере без использования добавочного сопротивления. Это позволяет обеспечить непосредственное управление выходом из помещения при нажатии на кнопку. При нажатии на кнопку сигнал передаётся на контроллер, который в свою очередь даёт команду на открытие замка.

В случае необходимости аварийной разблокировки можно использовать кнопку или контакт с реле, подключённый от пожарной сигнализации. Это обеспечит возможность быстрого открытия замка в экстренных ситуациях. При срабатывании сигнализации сигнал поступает на контроллер, который мгновенно разблокирует замок, обеспечивая эвакуацию людей.

Настройка контроллера через Uprog

Для настройки контроллера необходимо использовать персональный компьютер с установленным программным обеспечением Uprog. Это позволит произвести все необходимые настройки и конфигурации устройства. Сначала нужно подключить контроллер к компьютеру через интерфейс 485, затем запустить программу Uprog и выбрать нужный контроллер для настройки.

По умолчанию контроллер имеет адрес 127, однако его можно изменить в процессе настройки. Для изменения адреса нужно в программе Uprog выбрать соответствующий пункт меню, ввести новый адрес и сохранить изменения. Также в Uprog можно выбрать режим работы контроллера, который может быть адаптирован под различные задачи: например, для управления двумя дверями на вход, одной дверью на вход и выход, турникетом, шлагбаумом или шлюзом. Выбор режима работы осуществляется через меню настроек в программе.

В конфигурации контроллера через Uprog можно детально настроить параметры различных компонентов системы, включая считыватель, датчик прохода, световую индикацию и звуковую сигнализацию. Это обеспечивает гибкость в настройке системы под конкретные требования объекта. Например, можно настроить чувствительность датчиков, время работы индикаторов и громкость звуковой сигнализации.

Добавление и настройка ключей

Контроллер предоставляет возможность добавления четырёх видов ключей: мастер-ключ, ключи для пользователей, открывающие и закрывающие карты. Это позволяет организовать многоуровневый доступ и управление системой. Добавление ключей осуществляется через программное обеспечение или в автономном режиме с помощью мастер-ключа.

Мастер-ключ играет особую роль, так как с его помощью можно добавлять ключи в автономном режиме, без использования программного обеспечения. Это удобно в ситуациях, когда нет возможности подключиться к компьютеру. Для добавления ключа с помощью мастер-ключа необходимо выполнить определённую последовательность действий, которая описана в инструкции к контроллеру.

Система позволяет настраивать срок действия карт, а также блокировать их при необходимости. Для настройки срока действия нужно в программе выбрать карту и задать дату окончания её действия. Открывающая карта переводит контроллер в режим «постоянно открыт», а закрывающая — в режим блокировки, что даёт возможность оперативно управлять состоянием системы. При использовании открывающей карты система будет оставаться в режиме «постоянно открыт» до тех пор, пока карта не будет удалена из системы или не истечёт срок её действия.

Практика

Чек-лист по материалу

• Подключить питание контроллера.
• Подключить считыватель, определив его интерфейс.
• Подключить замок к контактам K1 или K2.
• Подключить кнопку «выход» к контактам GND и Exit.
• Настроить контроллер через Uprog, выбрав режим работы и параметры.
• Добавить необходимые ключи и настроить их параметры.

Справка

Термины из видео

СКУД

Система контроля и управления доступом — совокупность программно-аппаратных средств для контроля доступа в определённые зоны.

Вигант

Один из интерфейсов для подключения считывателей к контроллеру.

Тачмемори

Ещё один интерфейс для подключения считывателей к контроллеру.

Мастер-ключ

Ключ, используемый для добавления других ключей в автономном режиме без использования программного обеспечения.
