Подключение и настройка СКУД с электромагнитным замком и контроллером

Отличия электромагнитных замков и подготовка к подключению

Электромагнитные замки различаются по силе выдерживания, которая может составлять 180, 280, 400 или 500 кг. Этот параметр необходимо учитывать при выборе замка в зависимости от требований к безопасности и весу двери.

Кроме того, замки могут иметь разное количество контактов – два или пять. Это влияет на схему подключения и совместимость с другими компонентами системы.

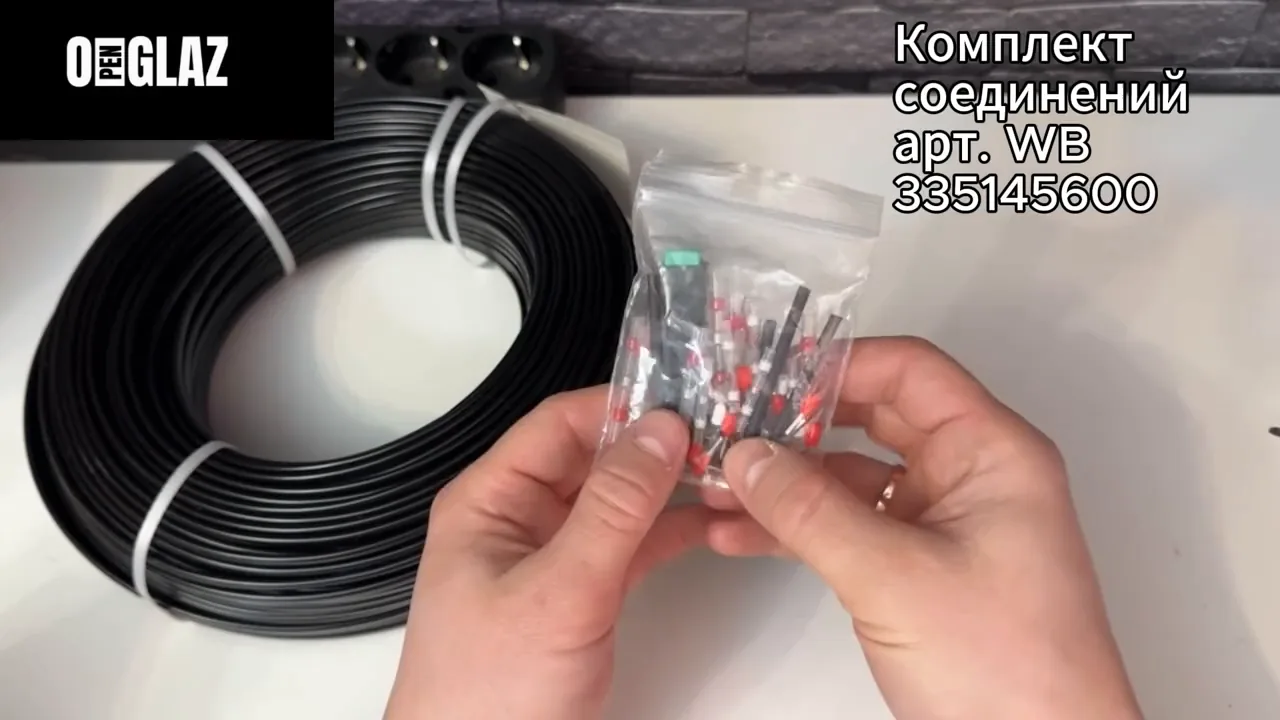

Для подключения электромагнитного замка рекомендуется использовать медный кабель швейп 2x05. Правильный выбор кабеля обеспечивает надёжное электроснабжение и минимизирует потери напряжения.

Подключение компонентов системы

Для корректной работы системы необходимо правильно подключить замок, кнопку выхода и блок питания к контроллеру. Важно следовать схеме подключения, предоставленной производителем, чтобы избежать ошибок и сбоев в работе.

При подключении замка следует установить выпрямительный диод на его контакты. Серая полоска на диоде должна быть направлена к плюсовой клемме. Это защитит систему от обратного тока и продлит срок службы компонентов.

Если используется электромеханический замок, диод можно установить прямо на катушку. Это упростит схему подключения и повысит надёжность системы.

Проверка работоспособности системы

Перед установкой системы на дверь или калитку необходимо провести её тщательную проверку на столе. Это позволит выявить возможные неполадки и убедиться в исправности всех компонентов.

Для проверки замка следует приложить планку на полную плоскость замка и проверить, можно ли оторвать её рукой. Если планка легко отделяется, это указывает на неисправность замка или неправильную настройку.

Также важно проверить люфт в планке и убедиться в плотности соединения планки с замком. Наличие чрезмерного люфта или неплотное соединение могут привести к ненадёжной работе системы и необходимости дополнительной регулировки.

Программирование контроллера и управление идентификаторами

В комплекте с контроллером поставляются три мастер-карты: для добавления, удаления и настройки. Они позволяют гибко управлять системой и настраивать её под конкретные требования.

С помощью контроллера можно занести в его память различные идентификаторы: брелков, карт доступа и других устройств. Это обеспечивает возможность персонализировать доступ и повысить безопасность системы.

С помощью карты сеттинг можно установить время открытия замка на 1, 5 или 10 секунд, а с помощью пульта — увеличить это время до 99 секунд. Такая настройка позволяет адаптировать систему под различные сценарии использования и требования безопасности.

Сброс настроек и стирание памяти контроллера

Для выполнения сброса настроек контроллера необходимо выполнить следующую последовательность действий: сначала отключить питание устройства, затем зажать кнопку выхода и после этого снова подать питание. После завершения процедуры сброса контроллер будет возвращён к заводским настройкам.

После сброса настроек появляется возможность зарегистрировать новые мастер-карты. Это может быть полезно в случае смены персонала или изменения системы доступа.

Для стирания памяти контроллера от всех ранее занесённых ключей следует воспользоваться пультом управления. Необходимо войти в режим программирования, после чего можно выполнить процедуру стирания данных. Это позволит полностью очистить память устройства от ранее сохранённых ключей и начать настройку системы доступа заново.

Практика

Чек-лист по материалу

• Выбрать подходящий кабель для монтажа
• Установить выпрямительный диод
• Подключить замок, кнопку выхода и блок питания к контроллеру
• Проверить работоспособность системы
• Программировать контроллер с помощью мастер-карт и пульта
• Настроить время открытия замка
• При необходимости сбросить настройки или стереть память контроллера

Справка

Термины из видео

СКУД

Система контроля управления доступом

Электромагнитный замок

Замок, который использует электромагнитное поле для удержания двери закрытой

Мастер-карты

Специальные карты, используемые для программирования и управления настройками контроллера (карта добавления, удаления, настройки)

Идентификатор

Устройство (брелок, карта доступа, метка, браслет), которое используется для взаимодействия с системой СКУД и управления доступом
