Подключение и тестирование домофона SKUDO: монитор SK-M07ATS Wi-Fi

Коротко

Главный ответ

В статье описан процесс подключения и тестирования домофона SKUDO, включающего монитор SK-M07ATS Wi-Fi и вызывную панель SK-P13LB. Показаны разъемы монитора, настройки устройства и камер, а также интеграция со смартфоном через приложение Smart Life.

Главное из материала

Основные выводы

Монитор SK-M07ATS Wi-Fi поддерживает переключение между режимами 1080p, 720p и аналоговым CVBS для совместимости со старыми мониторами.
Вызывная панель SK-P13LB имеет алюминиевый корпус с заявленной защитой IP65, камеру, динамик, микрофон и кнопку вызова с подсветкой.
Монитор позволяет подключать до пяти дополнительных мониторов в группу через разъемы вход/выход, а также управлять замком и автоматикой.
Устройство поддерживает подключение к интернету по Wi-Fi или проводу, интеграцию с приложением Smart Life через Bluetooth для быстрого добавления.
Функционал включает запись на карту памяти, детекцию движения, режимы охраны, фоторамку, настройку мелодий и управление через смартфон.

Введение и обзор устройств

На столе представлены монитор SK-M07ATS Wi-Fi и вызывная панель SK-P13LB от компании SKUDO. Вызывная панель имеет алюминиевый корпус, заявлена защита IP65, но есть зазор, возможно требующий дополнительной герметизации. Панель оснащена камерой, динамиком, микрофоном и кнопкой вызова с подсветкой.

Подключение и разъемы монитора

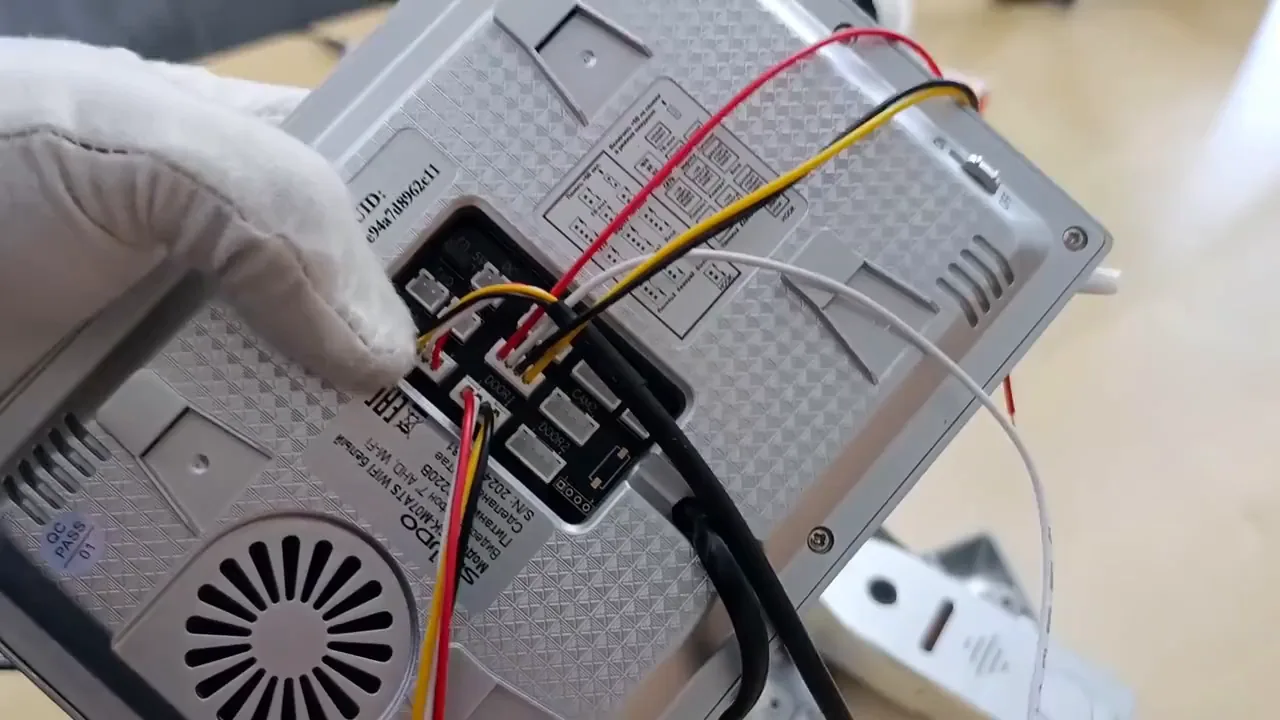

Монитор имеет разъем LAN для проводного подключения к интернету. Вызывная панель подключается через черный кабель и jack-разъем к портам door 1 или door 2. Камера подключается коаксиальным кабелем (желтый видео, черный минус) к разъему cam 1 или cam 2. Два дополнительных провода предназначены для подключения геркона или датчика SMK для охраны.

Разъемы вход и выход позволяют подключить до пяти мониторов в группу. Нижний разъем для управления автоматикой (например, воротами) и питания замка. Разъем TV позволяет подключить монитор к телевизору с низкочастотным входом.

Первый запуск и меню монитора

Кнопка включения находится на левом заднем торце монитора. При включении отображается логотип SKUDO и приветственная картинка. В меню есть разделы: избранные абоненты (до 4 мониторов), контакты, вызовные панели, камеры, кнопка звонка, открытие двери, информация о событиях. Поддерживается карта памяти для записи, есть календарь событий и состояние сети.

Настройки включают язык, звук, задержку уведомлений, сброс, обновление, форматирование карты, дату и время. Монитор может использоваться как фоторамка с загруженными фотографиями.

Настройки устройства и камер

В разделе 'Устройство' отображаются характеристики: панель работает в формате HD 1080p, можно переключить на 720p. Доступна настройка детекции движения: по человеку или просто от движения, чувствительность (высокая, средняя, низкая). Для камеры доступны настройки: тревожный вход, аналитика, детекция движения.

Можно настроить градиент цветов, контрастность, цветность, громкость, сделать скриншот или запись видео. При отсутствии карты памяти запись недоступна, появляется сообщение 'вставьте карту памяти'.

Работа с приложением Smart Life

Для подключения к смартфону используется приложение Smart Life. Добавление устройства происходит автоматически через Bluetooth, если он включен. В приложении доступны функции: просмотр изображения, скриншоты, принятие вызова, запись, воспроизведение с карты памяти, галерея, выбор цветовой темы, блокировка открытия замка.

Можно переключаться между вызовными панелями и камерами. Вызов на смартфон приходит с изображением, можно открыть замок или ворота и поговорить.

Тестирование звонка и заключение

Звонок с вызывной панели сопровождается мелодией, можно отклонить, переключить на другой монитор, поднять трубку, открыть дверь или завершить. Сенсор монитора высокого разрешения, отзывчивый, с IPS матрицей.

Для подключения к облаку необходимо подключить монитор к интернету проводным или беспроводным способом. После подключения к интернету на мониторе отображается температура и значок сети. Система домофонии от SKUDO рекомендуется для безопасности.

Практика

Чек-лист по материалу

Подключите вызывную панель к монитору через разъем door 1 или door 2.
Подключите камеру коаксиальным кабелем к разъему cam 1 или cam 2.
При необходимости подключите дополнительные датчики (геркон, SMK) к соответствующим проводам.
Для группового подключения мониторов используйте разъемы вход и выход (до 5 мониторов).
Подключите монитор к интернету через LAN или Wi-Fi.
Установите карту памяти для записи событий.
Настройте дату и время в меню монитора.
Скачайте приложение Smart Life на смартфон и добавьте устройство через Bluetooth.
Проверьте работу вызова, открытия замка и видеосвязи через приложение.

Справка

Термины из видео

SK-M07ATS Wi-Fi: Модель монитора домофона от компании SKUDO, поддерживающая Wi-Fi и проводное подключение.
SK-P13LB: Модель вызывной панели домофона от компании SKUDO с алюминиевым корпусом и защитой IP65.
CVBS: Аналоговый формат видеосигнала, поддерживаемый монитором для совместимости со старыми устройствами.
IP65: Стандарт защиты от пыли и воды, заявленный для вызывной панели.
Smart Life: Мобильное приложение для управления устройствами умного дома, используемое для подключения домофона.
Геркон: Магнитоконтактный датчик, подключаемый к монитору для охраны двери.
SMK: Датчик, подключаемый к монитору для дополнительной охраны.
IPS матрица: Тип матрицы сенсорного экрана монитора, обеспечивающий высокую четкость и отзывчивость.
