Подключение IP-камеры к MikroTik SXT LTE через PoE

Подготовка к подключению IP-камеры

На удалённом объекте часто возникает проблема отсутствия проводного интернета, что затрудняет организацию системы видеонаблюдения. В таких случаях необходимо рассмотреть альтернативные способы подключения IP-камер.

Существует несколько способов организации системы видеонаблюдения на удалённом объекте: использование спутниковой связи, мобильных сетей (3G/4G/LTE), а также создание беспроводной сети с помощью радиоканалов. Каждый из этих способов имеет свои преимущества и ограничения, которые необходимо учитывать при выборе решения.

Одним из популярных решений является использование роутера с 4G/LTE модемом в специальном боксе. Это позволяет обеспечить стабильное интернет-соединение для IP-камеры через мобильную сеть. Роутер в боксе защищает оборудование от неблагоприятных погодных условий и механических повреждений, что особенно важно на удалённых объектах.

Характеристики MikroTik SXT LTE

MikroTik SXT LTE — это устройство, которое может быть использовано для организации интернет-соединения на удалённом объекте. Оно обладает рядом характеристик, которые делают его подходящим для таких задач. Например, устройство имеет два Ethernet-порта: PoE-IN и PoE-OUT, что позволяет удобно интегрировать его в существующую сетевую инфраструктуру.

Поддержка питания в диапазоне от 12 до 57 вольт даёт возможность использовать различные источники питания, что повышает гибкость при развёртывании устройства. Это особенно важно в условиях, когда доступ к стандартным источникам питания ограничен.

Ещё одной важной характеристикой является возможность работы с двумя SIM-картами. Это позволяет организовать резервирование связи, что существенно повышает надёжность системы видеонаблюдения. В случае сбоя одной SIM-карты устройство может автоматически переключиться на вторую, обеспечивая непрерывное соединение.

Подбор оборудования и подключение

При выборе блока питания необходимо учитывать тип камеры. Для камер с поддержкой Passive PoE и стандартов 802.3af/at требуются разные блоки питания. Это важно для обеспечения стабильного функционирования системы и предотвращения возможных повреждений оборудования.

В некоторых случаях может потребоваться использование PoE-сплиттера. Он необходим для понижения напряжения с 24V до 12V, что позволяет корректно подключить камеры, рассчитанные на более низкое напряжение. Без использования сплиттера подключение таких камер может привести к их выходу из строя.

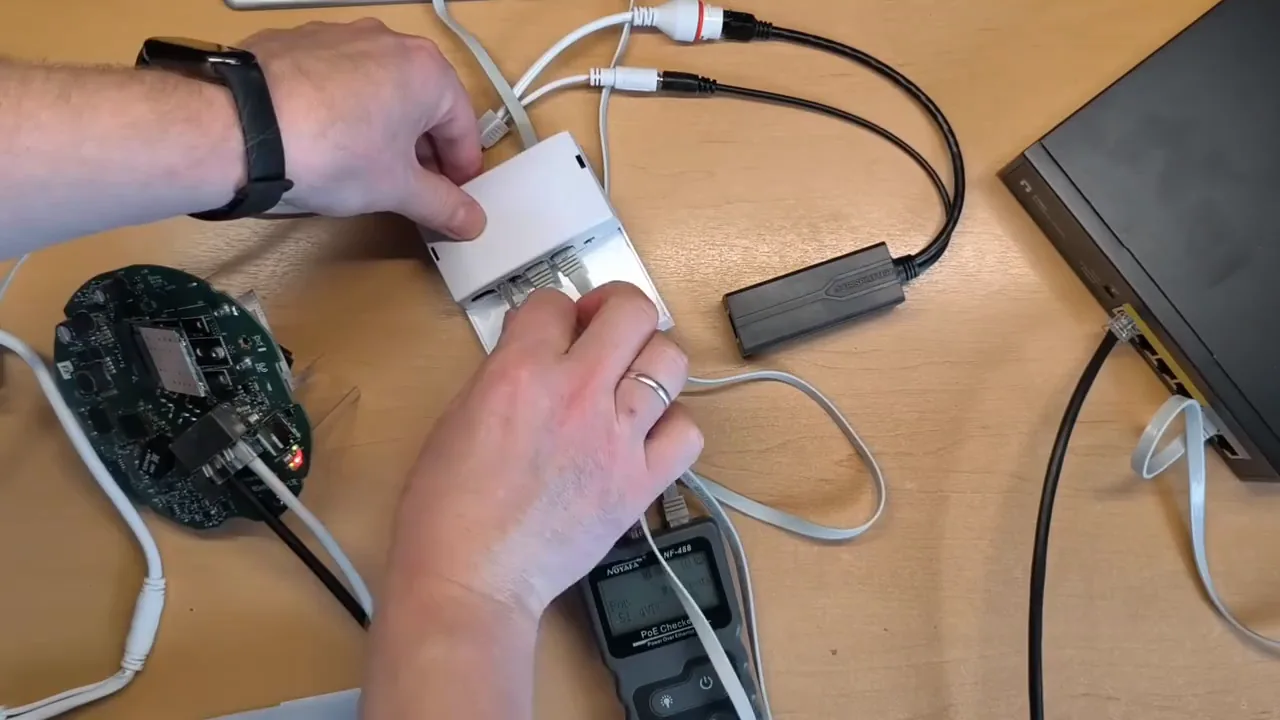

Подключение камеры осуществляется через коммутатор и витую пару. Коммутатор обеспечивает распределение питания и данных, а витая пара служит для передачи сигнала. Правильное подключение гарантирует надёжную работу системы и минимизирует риск возникновения технических проблем.

Тестирование системы

После подключения оборудования необходимо проверить потребление мощности камерами. Это позволит убедиться, что система работает в пределах допустимых параметров и не возникнет проблем с перегрузкой сети.

Демонстрация работы системы с несколькими камерами помогает оценить её функциональность и выявить возможные проблемы на этапе тестирования. Важно убедиться, что все камеры передают сигнал без помех и система управления корректно обрабатывает данные с каждого устройства.

Необходимо учитывать ограничения по мощности для подключаемых камер. Превышение допустимых значений может привести к нестабильной работе системы или выходу оборудования из строя. Поэтому перед началом эксплуатации следует тщательно просчитать суммарное потребление мощности всеми камерами и сравнить его с возможностями блока питания и коммутатора.

Альтернативные варианты подключения

Существует несколько способов подключения камеры, которые можно рассмотреть в зависимости от имеющихся ресурсов и условий установки. Один из вариантов — использование блока питания на 24V с PoE-сплиттером. Этот метод позволяет обеспечить камеру необходимым питанием и передать данные через один кабель, что упрощает монтаж и снижает количество используемых проводов.

Другой вариант — прямое подключение камеры без дополнительных устройств. Этот способ может быть удобен в случаях, когда камера располагается недалеко от источника питания и есть возможность подключить её напрямую к электросети и к сети передачи данных. Однако такой метод может ограничить гибкость размещения камеры и потребовать дополнительных затрат на прокладку проводов.

Также можно организовать доступ к системе через Wi-Fi роутер. Этот вариант подходит для ситуаций, когда прокладка проводов затруднена или невозможна. Подключение через Wi-Fi позволяет быстро развернуть систему видеонаблюдения и легко перемещать камеру в пределах зоны покрытия сети. Однако стоит учитывать, что качество сигнала и скорость передачи данных могут зависеть от загруженности Wi-Fi сети и расстояния до роутера.

Практика

Чек-лист по материалу

• Определить тип камеры (Passive PoE или 802.3af/at).
• Подобрать соответствующий блок питания.
• Подключить камеру к MikroTik SXT LTE через PoE.
• Проверить потребление мощности камерой.
• Настроить доступ к системе видеонаблюдения.

Справка

Термины из видео

PoE

Технология подачи электрического питания через Ethernet-кабель вместе с данными.

Passive PoE

Вариант реализации PoE, который не использует стандартизированные методы определения и согласования питания.

802.3af/at

Стандарты PoE, определяющие параметры подачи питания через Ethernet-кабель.

PoE-сплиттер

Устройство для разделения сигнала PoE на данные и питание, часто используется для понижения напряжения.
