Подключение контроллера ЭРА-500 к ПК: настройка сети и добавление

Вход в систему

Для начала работы с системой необходимо выполнить вход, используя учётные данные по умолчанию. Логин и пароль по умолчанию — единицы. Это означает, что и в поле логина, и в поле пароля следует ввести цифру 1.

После ввода этих данных система аутентифицирует пользователя и предоставляет доступ к основному интерфейсу. Важно сразу после первого входа сменить пароль в целях безопасности, однако данное действие выходит за рамки текущей инструкции.

Настройка сетевой карты ПК

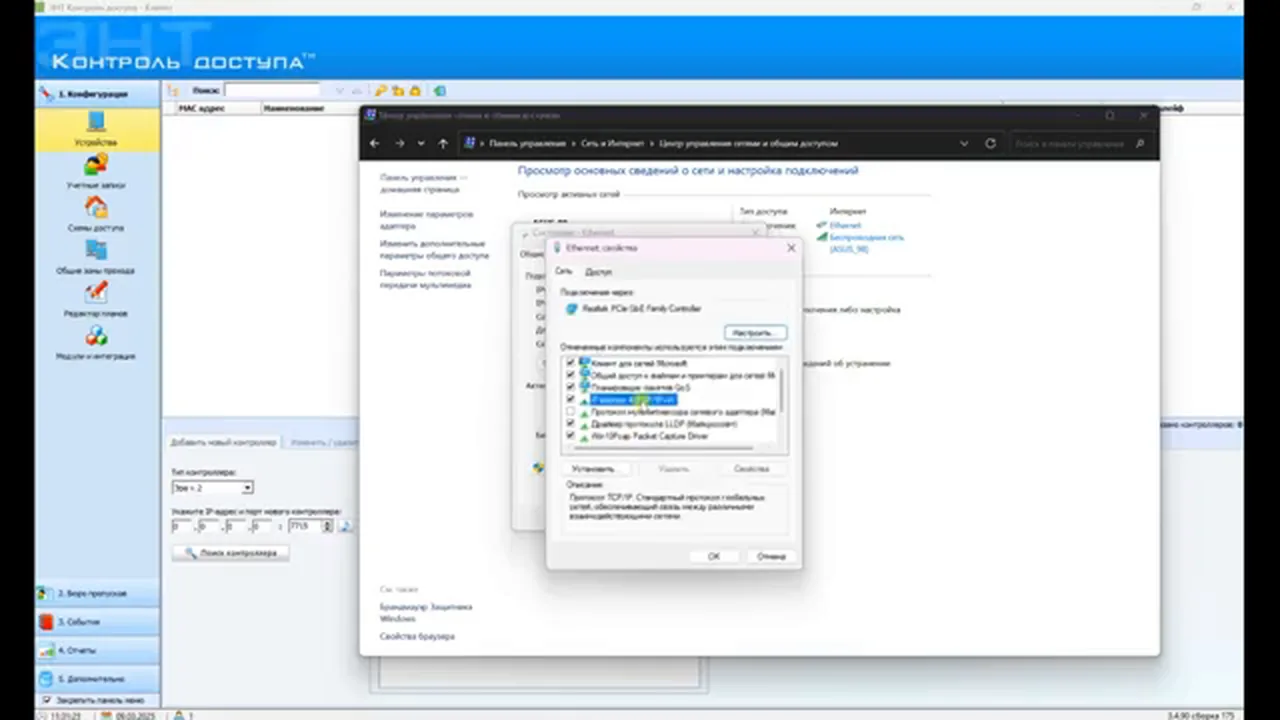

Чтобы обеспечить сетевое взаимодействие между компьютером и устройством, необходимо настроить сетевую карту ПК. Для этого следует задать статический IP-адрес в сетевых настройках сетевой карты. Откройте свойства сетевого подключения, выберите протокол TCP/IP и укажите статический IP-адрес, например 192.168.1.10, и шлюз 192.168.1.1.

После указания адреса и шлюза сохраните настройки. Проверьте доступность устройства, например, с помощью команды ping. Если устройство отвечает, настройка выполнена корректно.

Поиск контроллера в сети

После настройки сетевой карты необходимо нажать кнопку обновить и выполнить поиск контроллеров. Это действие запускает процесс сканирования сети, в результате которого контроллер обнаруживается по IP-адресу. Таким образом, поиск является первым шагом после конфигурирования сетевого интерфейса.

Обнаружение контроллера по IP-адресу подтверждает, что устройство доступно в сети и готово к дальнейшей настройке. Найденный адрес впоследствии может быть изменён на статический, если требуется постоянная адресация.

Задание статического IP-адреса контроллеру

После обнаружения контроллера необходимо задать ему фиксированный статический IP-адрес непосредственно у устройства. Это означает, что настройка выполняется не удалённо, а через локальный интерфейс контроллера. В примере задаётся адрес 192.168.1.4, маска подсети 255.255.255.0 и основной шлюз 192.168.1.1.

После ввода этих параметров нужно нажать кнопку выполнить, чтобы применить изменения. В результате сетевые настройки успешно изменяются, и контроллер начинает использовать указанный статический адрес. Это обеспечивает стабильность соединения и упрощает дальнейшую работу с устройством.

Добавление контроллера в программу

Чтобы добавить контроллер, откройте вкладку «Добавить новый контроллер». В открывшемся окне выберите версию era 2 и укажите IP-адрес 192.168.1.4. Эти параметры необходимо задать до начала поиска устройства.

После ввода данных нажмите кнопку поиск. Программа обнаружит контроллер. Затем выполняется полная очистка памяти, при этом звучит звуковой сигнал, а индикаторы мигают. Это подтверждает успешное выполнение операции.

Индикация и режим работы

Во время работы красные индикаторы мигают наподобие сердцебиения, как описано в инструкции. Зелёный индикатор показывает наличие связи с сетью. Такая индикация помогает контролировать состояние устройства.

Контроллер может работать в режиме двух точек прохода, но в примере будет работать на одну дверь. После добавления контроллера необходимо произвести первичную настройку.

Практика

Чек-лист по материалу

• Установить статический IP-адрес на сетевой карте ПК (например, 192.168.1.10, шлюз 192.168.1.1).
• Нажать кнопку обновить и выполнить поиск контроллеров.
• Задать контроллеру фиксированный статический IP-адрес (например, 192.168.1.4, маска 255.255.255.0, шлюз 192.168.1.1).
• Добавить контроллер в программу через вкладку «Добавить новый контроллер», выбрав версию era 2 и указав IP-адрес.
• Нажать поиск для обнаружения контроллера и дождаться полной очистки памяти.
• Проверить индикацию: красные индикаторы мигают как сердцебиение, зелёный показывает связь с сетью.
• Выбрать режим работы (одна дверь или две точки прохода).
• Выполнить первичную настройку контроллера.

Справка

Термины из видео

ЭРА-500

Контроллер, подключаемый к ПК для управления доступом.

Статический IP-адрес

Постоянный IP-адрес, который не меняется при перезагрузке.

TCP/IP

Протокол, используемый для настройки сетевого подключения.

Маска подсети

Параметр, определяющий размер подсети, в примере 255.255.255.0.

Основной шлюз

IP-адрес устройства, обеспечивающего выход в другие сети, в примере 192.168.1.1.

Режим двух точек прохода

Режим работы контроллера, позволяющий осуществлять проход на две двери.
