Подключение реле для отключения СКУД через систему оповещения

Введение

Видео начинается с приветствия и представления реле, предназначенного для отключения системы контроля и управления доступом (СКУД). Автор сразу обозначает цель: показать, как с помощью этого реле можно управлять отключением СКУД, что может быть полезно в различных ситуациях, например, для аварийного открытия дверей или интеграции с другими системами.

В ходе введения автор подчеркивает, что реле является ключевым элементом для реализации функции отключения, и что его правильное подключение и понимание работы контактов обеспечивает надежное и безопасное управление. Далее он переходит к детальному рассмотрению компонентов и схемы подключения.

Компоненты и подключение

Реле имеет несколько контактов: 30, 87, 87A и катушку с выводами 86 и 85. Контакты 30, 87 и 87A являются силовыми, при этом 87A — нормально замкнутый, а 87 — нормально разомкнутый. Катушка управляет переключением между этими контактами. Для правильной работы необходимо корректно подключить питание: белый провод соответствует минусу, а коричневый — плюсу.

Подключение реле осуществляется через диод, который защищает цепь от обратных токов при переключении. Это важно для предотвращения повреждения управляющих устройств. Последовательность действий: сначала подключается катушка к источнику питания с соблюдением полярности, затем силовые контакты включаются в цепь управления СКУД. Диод устанавливается параллельно катушке, чтобы гасить ЭДС самоиндукции.

Таким образом, правильное подключение всех элементов обеспечивает надежное отключение СКУД при подаче сигнала на катушку реле. Важно следовать схеме и учитывать полярность, чтобы избежать ошибок и обеспечить долговременную работу устройства.

Проверка работы

После завершения монтажа необходимо убедиться в корректности подключения устройства. При правильном подключении индикатор неисправности на корпусе таблички не горит, что свидетельствует о нормальном состоянии цепи и отсутствии ошибок в соединениях. Это базовый признак того, что все провода подключены согласно схеме и полярность соблюдена.

Если при проверке индикатор неисправности загорается, это указывает на переполюсовку — неправильное подключение положительного и отрицательного контактов. В этом случае следует немедленно отключить питание и проверить соответствие проводов маркировке, так как длительная работа в таком режиме может привести к выходу устройства из строя. После исправления ошибки индикатор должен погаснуть.

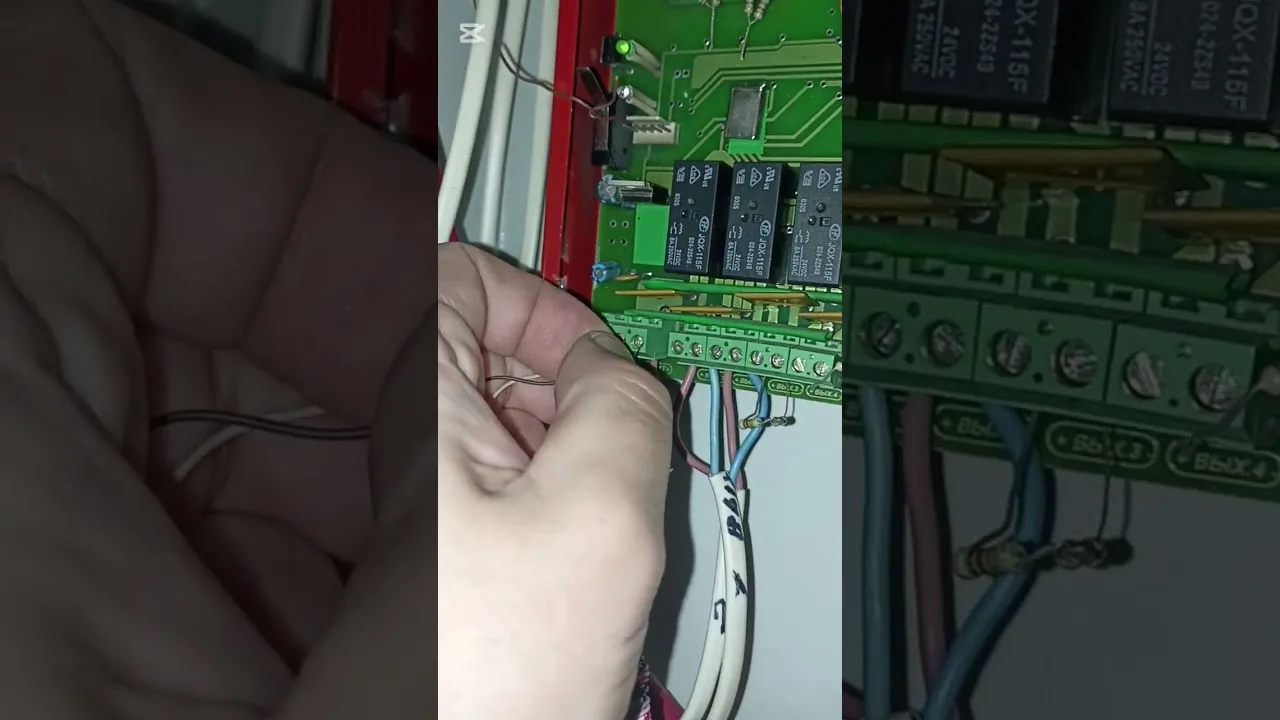

Подключение к системе оповещения

Для интеграции таблички в систему оповещения используется два провода: один подключается к выходу таблички, а второй — к разрыву питания. Такая схема позволяет управлять работой устройства через внешние сигналы, обеспечивая синхронизацию с другими элементами системы.

Разрыв питания подключается последовательно с контактами 30 и 87A реле. Это означает, что цепь питания таблички разрывается в точке между этими контактами, что позволяет внешнему управляющему сигналу замыкать или размыкать цепь. При замыкании контактов питание подается на табличку, при размыкании — отключается, что обеспечивает управление её работой в зависимости от состояния системы оповещения.

Управление через диод

Управление данным устройством осуществляется через диод, который выполняет роль ключа, пропуская ток только в одном направлении. Это позволяет организовать цепь управления таким образом, чтобы сигнал подавался только при определенной полярности подключения.

Для корректной работы необходимо соблюдать полярность: диод с полоской (катод) должен быть подключен к плюсу источника питания. Если перепутать полярность, диод не будет пропускать ток, и управление не сработает. Таким образом, правильное подключение диода является критичным условием для функционирования схемы.

Заключение

Подключение к кнопке выхода также выполняется на разрыв, то есть в цепь включается последовательно, обеспечивая возможность размыкания цепи при нажатии. Это стандартный способ интеграции управляющего элемента в схему.

Разрыв может быть организован либо в одном месте цепи, либо в другом, что дает гибкость при монтаже. Выбор конкретной точки разрыва зависит от конструктивных особенностей устройства и удобства подключения, но в любом случае обеспечивается требуемая функция отключения.

Практика

Чек-лист по материалу

• Подготовьте реле с контактами 30, 87, 87A и катушкой 86/85.
• Подключите белый провод к минусу, коричневый к плюсу.
• Установите диод с полоской на плюсовую сторону.
• Подключите разрыв питания последовательно с контактами 30 и 87A.
• Проверьте, что индикатор неисправности не горит при правильном подключении.
• При необходимости переверните полярность, если индикатор загорелся.

Справка

Термины из видео

Реле

Электромеханическое устройство для управления электрическими цепями.

СКУД

Система контроля и управления доступом.

Диод

Полупроводниковый элемент, пропускающий ток в одном направлении.

Разрыв питания

Место в цепи, где питание прерывается для управления нагрузкой.
