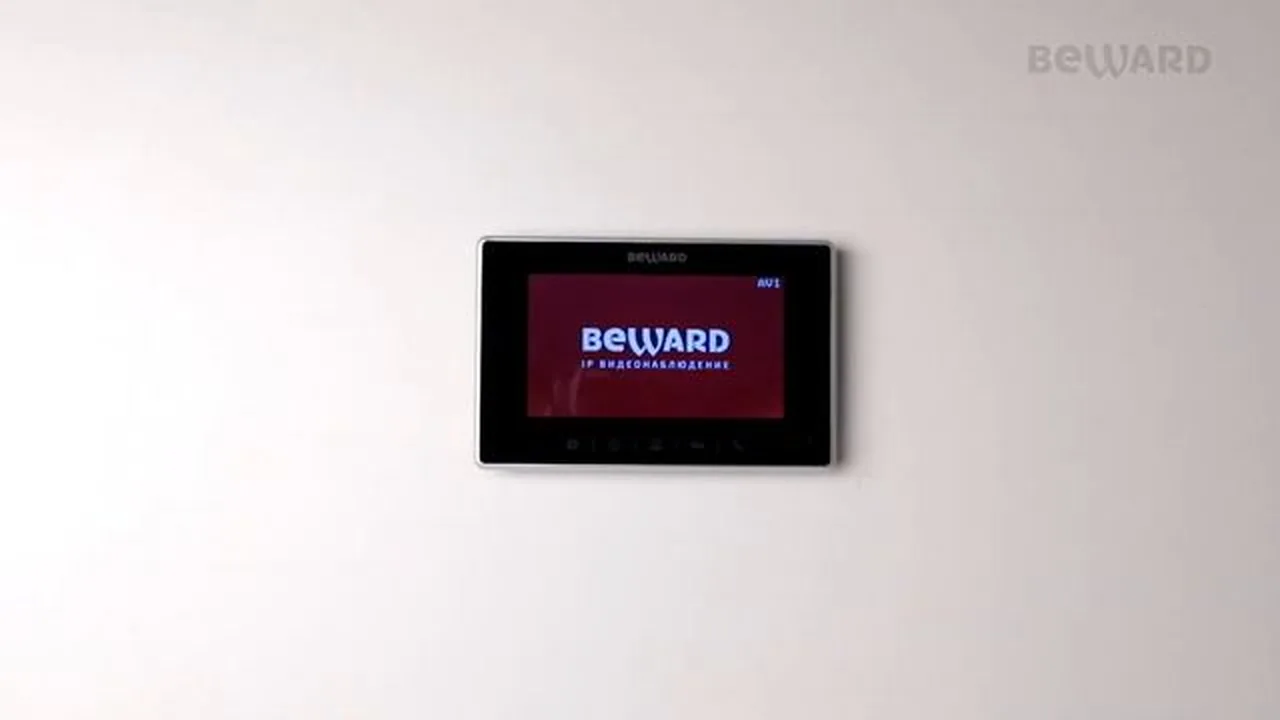

Подключение SIP-монитора Beward SM710/SM710W: два варианта

Коротко

Главный ответ

В статье описаны два варианта подключения SIP-монитора Beward SM710/SM710W: стандартный с блоком питания и переходником (для комплектаций с литерой PS) и альтернативный с компактным блоком питания при наличии кабеля 220 В и настроенного Wi-Fi. Приведены шаги подготовки кабеля, подключения клеммной колодки, монтажа кронштейна и завершения подключения.

Главное из материала

Основные выводы

Для комплектаций с литерой PS в комплект входят источник питания и переходник для его подключения.
Для подключения требуется кабель «витая пара» с разъёмом RJ45 с одной стороны и свободными проводами с другой, рекомендуемая длина — не более 30 метров.
Стандартный вариант: клеммная колодка подсоединяется к монитору, кабель RJ45 вставляется в переходник питания, который соединяется с роутером/коммутатором и блоком питания.
Альтернативный вариант: при наличии кабеля 220 В и настроенного Wi-Fi используется компактный блок питания, подключаемый через клеммники; перед подключением необходимо убедиться, что кабель обесточен.
Подробное руководство по подключению доступно на сайте в карточке товара в разделе «Файлы».

Введение и комплектация

Рассматривается подключение SIP-монитора Beward SM710 и SM710W. В комплектациях с литерой PS в комплект поставки входят источник питания и переходник для подключения источника питания.

Подготовка кабеля

Необходимо подготовить кабель «витая пара» с разъёмом RJ45 с одной стороны и свободными проводами на другом конце. Рекомендуемая длина кабеля — не более 30 метров.

Подключение клеммной колодки

Клеммная колодка отсоединяется от SIP-монитора путём ослабления прижимных винтов. Провода вставляются в клеммную колодку в порядке, показанном на рисунке. После установки проводов они закрепляются прижимными винтами.

Монтаж кронштейна и монитора

Кронштейн SIP-монитора прикрепляется к стене. Для установки в бетон можно использовать дюбели и винты из комплекта поставки. Клеммная колодка вставляется в разъём SIP-монитора, и монитор устанавливается на кронштейн.

Стандартное подключение с блоком питания и переходником

Обжатый конец кабеля «витая пара» с коннектором RJ45 вставляется в разъём RJ45 переходника питания. Сетевой разъём переходника питания RG45 подключается к роутеру или коммутатору. Блок питания, входящий в комплект с SIP-монитором, подключается в разъём питания переходника питания и в розетку. Подключение завершено.

Альтернативное подключение с компактным блоком питания

Вариант используется при комплектации без блока питания и переходника, когда к месту установки уже проведён кабель питания 220 В, а SIP-монитор настроен на работу по Wi-Fi. Перед подключением необходимо убедиться, что кабель обесточен. Блок питания подключается через клеммники к кабелю 220 В на вход. Клеммная колодка SIP-монитора подключается к выходящим из блока питания проводам. Блок питания убирается в углубление в стене. Кронштейн SIP-монитора прикрепляется к стене, клеммная колодка вставляется в разъём монитора, монитор устанавливается на кронштейн. Включается подача питания, подключение завершено.

Практика

Чек-лист по материалу

Подготовить кабель «витая пара» с разъёмом RJ45 с одной стороны и свободными проводами с другой, длиной не более 30 метров.
Отсоединить клеммную колодку от SIP-монитора, ослабив прижимные винты.
Вставить провода в клеммную колодку в порядке, показанном на рисунке, и закрепить прижимными винтами.
Прикрепить кронштейн SIP-монитора к стене (для бетона использовать дюбели и винты из комплекта).
Вставить клеммную колодку в разъём SIP-монитора и установить монитор на кронштейн.
Для стандартного варианта: вставить обжатый конец кабеля с RJ45 в разъём RJ45 переходника питания.
Подключить сетевой разъём переходника питания RG45 к роутеру или коммутатору.
Подключить блок питания из комплекта в разъём питания переходника и в розетку.
Для альтернативного варианта: убедиться, что кабель 220 В обесточен.
Подключить компактный блок питания через клеммники к кабелю 220 В на вход.
Подключить клеммную колодку SIP-монитора к выходящим из блока питания проводам.
Убрать блок питания в углубление в стене, установить монитор на кронштейн, включить питание.

Справка

Термины из видео

SIP-монитор: Устройство Beward SM710 или SM710W, подключаемое согласно инструкции.
Литеры PS: Обозначение в комплектации монитора, при котором в комплект поставки входят источник питания и переходник для подключения источника питания.
Витая пара: Кабель, используемый для подключения, с разъёмом RJ45 с одной стороны и свободными проводами с другой, рекомендуемой длиной не более 30 метров.
Клеммная колодка: Съёмный элемент SIP-монитора, к которому подсоединяются провода кабеля и который затем вставляется в разъём монитора.
Переходник питания: Устройство, входящее в комплект с литерой PS, имеющее разъём RJ45 для кабеля «витая пара», сетевой разъём RG45 для подключения к роутеру/коммутатору и разъём питания для блока питания.
Компактный блок питания: Блок питания, используемый в альтернативном варианте подключения, подключаемый через клеммники к кабелю 220 В.
