Подключение тревожных датчиков AJAX к IP-видеодомофону Hikvision

Необходимые компоненты

Для интеграции беспроводных датчиков AJAX с IP-домофоном Hikvision требуется плата OS-Bridge AJAX. Этот компонент обеспечивает надёжное соединение и передачу сигналов между датчиками и домофоном.

Кроме платы OS-Bridge AJAX, понадобится блок питания, который обеспечит стабильное электропитание устройства. Без надлежащего источника питания работа платы будет невозможна.

Также необходимы беспроводные и проводные датчики, например, датчик открытия двери, объёмный датчик и геркон. Эти устройства будут фиксировать события и передавать информацию на плату OS-Bridge AJAX.

Подключение платы OS-Bridge AJAX

Плата OS-Bridge AJAX подключается к IP-домофону через тревожные входы. Это позволяет интегрировать систему безопасности с функционалом домофона и получать уведомления о событиях в реальном времени.

Система поддерживает подключение до 8 датчиков, что даёт возможность охватить несколько зон контроля. Это особенно полезно для крупных объектов или домов с несколькими входами.

При подключении необходимо правильно соединить провода: плюс, минус и граунд. Неправильное подключение может привести к неисправности системы или некорректной работе датчиков.

Программирование платы OS-Bridge AJAX

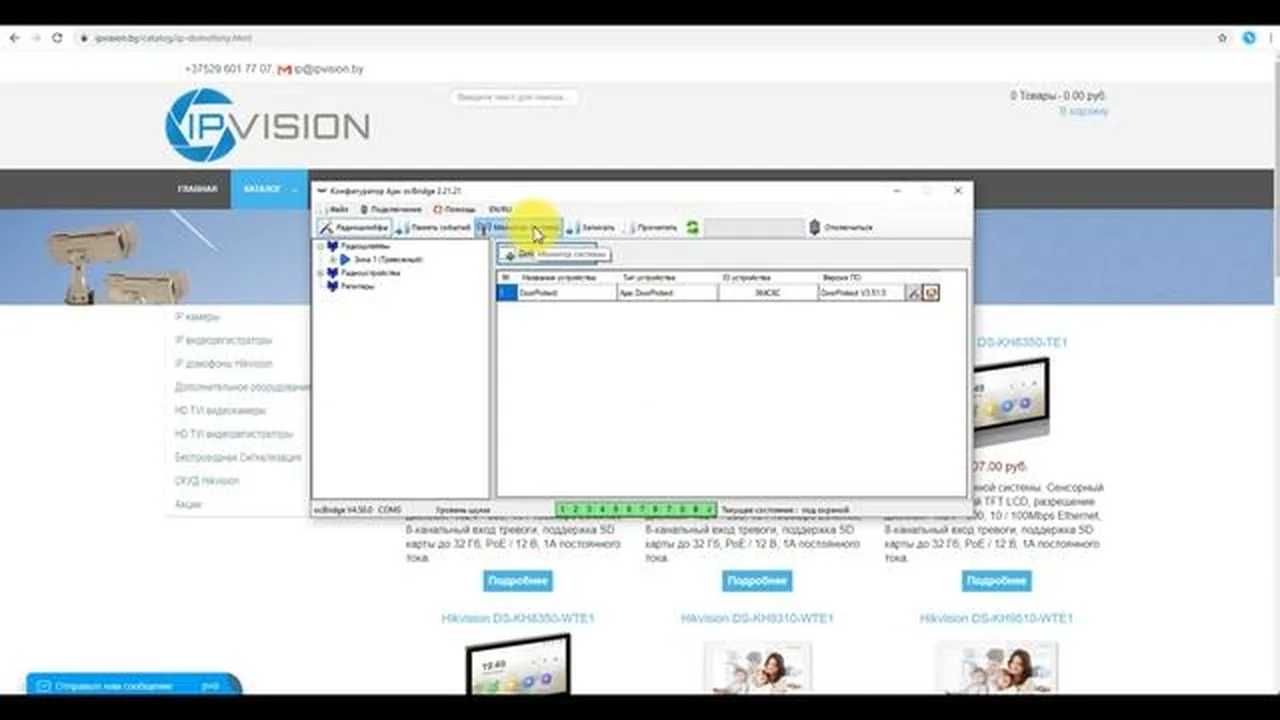

Для программирования платы OS-Bridge AJAX применяется специальная утилита — конфигуратор iAX Osbridge. Это программное обеспечение позволяет настроить необходимые параметры устройства и задать конфигурацию для работы с датчиками.

В процессе программирования необходимо выбрать порт com3. После этого можно приступить к добавлению зон для датчиков. Зоны представляют собой логические группы, которые помогают структурировать систему безопасности.

Датчики добавляются в созданные зоны. Для упрощения процесса добавления можно использовать буквы F. Это позволит ускорить настройку и сделать её более удобной.

Подключение проводных датчиков

Геркон подключается к плате OS-Bridge AJAX на тревожный вход и граунд. При этом соблюдать полярность при подключении геркона не требуется, что упрощает процесс монтажа.

Объёмник подключается через блок питания, при этом необходимо строго соблюдать полярность. Это важно для корректной работы устройства и предотвращения возможных повреждений.

Тревожный выход объёмника следует соединить с тревожным входом IP-домофона. Такое подключение обеспечивает передачу сигналов от объёмника к системе управления и позволяет интегрировать датчик в общую систему безопасности.

Настройка монитора IP-домофона

Для начала необходимо настроить зоны и сигналы для подключённых датчиков. Это позволит системе корректно реагировать на события, происходящие в определённых зонах. Настройка зон включает в себя определение областей, которые будут контролироваться датчиками, и назначение им уникальных идентификаторов.

Далее следует установить мгновенный сигнал для датчиков. Мгновенный сигнал обеспечивает немедленное уведомление о срабатывании датчика, что критически важно для оперативного реагирования на возможные угрозы или другие события. Настройка сигнала производится в соответствующем разделе меню монитора IP-домофона, где можно выбрать тип сигнала и условия его активации.

После настройки зон и сигналов необходимо прописать правила для каждого режима (дома, отсутствия и т. д.). Правила определяют, как система будет вести себя в зависимости от выбранного режима. Например, в режиме «Дома» система может отправлять уведомления на смартфон только при срабатывании определённых датчиков, а в режиме «Отсутствия» — активировать полную систему оповещения и отправлять уведомления на все заданные устройства.

Практика

Чек-лист по материалу

• Приобрести необходимые компоненты (плата OS-Bridge AJAX, датчики, блок питания).
• Подключить плату OS-Bridge AJAX к IP-домофону.
• Запрограммировать плату с помощью утилиты конфигуратор iAX Osbridge.
• Подключить беспроводные и проводные датчики.
• Настроить монитор IP-домофона, создать правила для работы датчиков.

Справка

Термины из видео

OS-Bridge AJAX

Плата, которая позволяет связать беспроводные датчики AJAX с устройствами, имеющими тревожные входы (например, IP-домофон Hikvision).

Тревожный вход

Вход на устройстве (например, IP-домофоне), к которому можно подключить датчики для передачи сигналов тревоги.

Граунд (земля)

Общий провод в электрической цепи, используемый для заземления или соединения с массой.

Геркон

Магнитно-контактный датчик, который реагирует на изменение магнитного поля.

Объёмник

Датчик, реагирующий на движение.
