Подключение уличной Full HD камеры к видеодомофону: AHD и CVBS

Подготовка и определение сторон кабеля

Перед установкой камеры и прокладкой кабеля нужно определиться, с какой стороны кабеля будет подключаться камера, потому что разъемы разные. Определить, какой разъем идет на камеру, просто: если разъемы не подходят, взять другой хвост.

Подключение камеры к первой модели видеодомофона (с шлейфом)

Подключили питание и BNC-разъем к камере. На блоке питания есть разъем; если такого разъема нет, можно взять из комплекта.

У монитора видеодомофона есть шлейф для подключения камеры; в этой модели желтый провод отвечает за видео, черный — за общий (GND или земля). Видео подключается на плюс, GND — на минус, все фиксируется отверткой.

Затем BNC-разъем вставляется в разъем кабеля, шлейф от монитора — в разъем «камера 1».

Проверка работы первой модели

Включаем монитор видеодомофона в сеть, он начинает загружаться. Нажимаем кнопку просмотра (человечек) — при отсутствии подключения идет черный экран. При третьем нажатии на мониторе появляется изображение с камеры видеонаблюдения.

Подключение камеры ко второй (бюджетной) модели видеодомофона

Для подключения используется разъем на три провода; назначение проводов можно посмотреть в инструкции: желтый — видео, черный — GND/земля, красный — питание 12 В.

Сначала подключаем видео и GND к BNC-разъему: желтый на плюс видео, черный GND на минус, фиксируем отверткой. Затем подключаем разъем питания (штекер) и двух помощников: красный к плюсу, черный к минусу.

Берем разъем питания с гнездом: черный подключаем к минусу (на каждом разъеме есть обозначение). Красный помощника, подключенный к плюсу, и красный со шлейфа видеодомофона (12 В) объединяем и вставляем в плюс разъема питания гнездо, фиксируем отверткой.

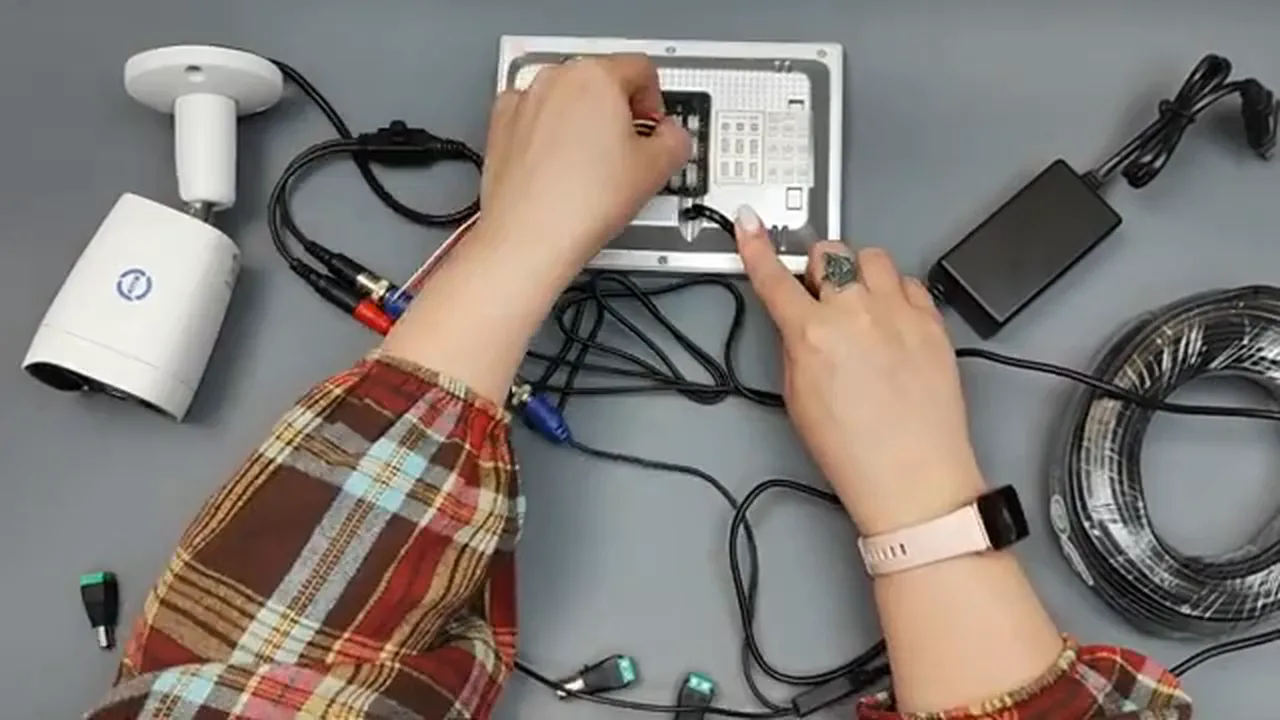

Подключаем разъем от блока питания в разъем питания гнездо, один разъем питания вставляем в камеру, BNC-разъем — в разъем видео от камеры, шлейф монитора — в разъем «камера 1».

Настройка отображения для бюджетной модели

После включения монитора и переключения на камеру 1 изображения нет, потому что камера Full HD, а монитор распознает только CVBS. Для переключения используется меню OSD: на обратной стороне монитора есть обозначение, в какую сторону отклонить джойстик.

Нужно выбрать CVBS — отклонить джойстик влево, не нажимая на него, и удерживать 5 секунд. После этого появляется изображение с камеры видеонаблюдения на мониторе видеодомофона.

Практика

Чек-лист по материалу

• Определить, с какой стороны кабеля будет подключаться камера, и подобрать соответствующие разъемы.
• Подключить питание и BNC-разъем к камере.
• Подключить видео и GND к BNC-разъему, соблюдая полярность: видео на плюс, GND на минус.
• Подключить разъемы питания, объединив красный провод питания с красным проводом шлейфа (для бюджетной модели).
• Вставить BNC-разъем в разъем кабеля, шлейф монитора — в разъем «камера 1».
• Включить монитор и камеру, проверить изображение через кнопку просмотра.
• При отсутствии изображения на бюджетной модели переключить режим в меню OSD на CVBS (отклонить джойстик влево на 5 секунд).

Справка

Термины из видео

AHD

Формат видеосигнала высокой четкости, который поддерживается некоторыми видеодомофонами (упоминается в описании видео).

CVBS

Аналоговый формат видеосигнала стандартной четкости; в видео указано, что бюджетная модель монитора распознает только CVBS.

BNC

Тип разъема, используемый для подключения видеокабеля между камерой и монитором.

GND

Общий провод или земля; в видео обозначается черным проводом и подключается к минусу.

OSD

Экранное меню монитора, с помощью которого можно переключать режимы видео; в видео используется для выбора CVBS.

Шлейф

Пучок проводов, идущий от монитора видеодомофона для подключения камеры; в разных моделях назначение проводов может отличаться.
