Подключение замка и считывателя TM к контроллеру Z-5R от Iron Logic

Вступление и обзор

Это вторая часть видео о контроллере Z-5R от IronLogic. В первой части были рассмотрены базовые настройки и добавление ключей. Сегодня мы переходим к подключению и механической части.

Таким образом, материал продолжает предыдущий выпуск, расширяя функциональность контроллера. Если в первой части акцент делался на программной настройке и работе с ключами, то теперь основное внимание уделяется физическому подключению и монтажу.

Подключение замков

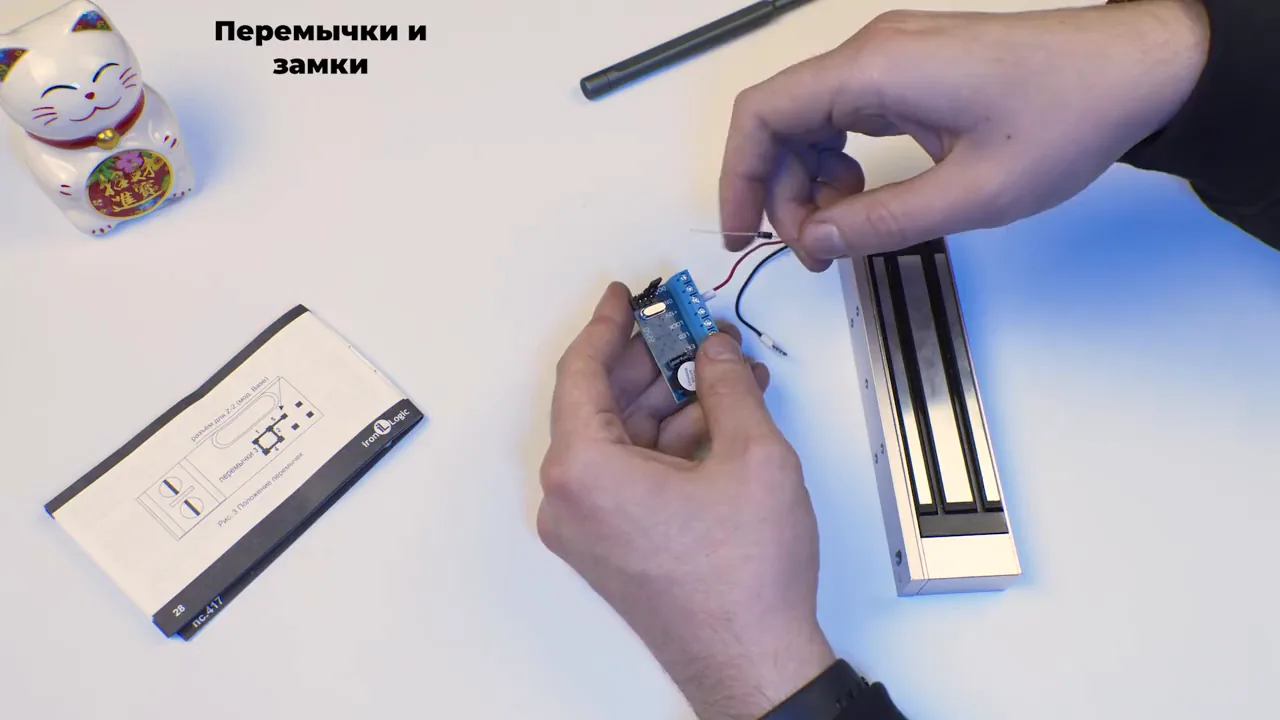

Контроллер Z-5R поддерживает работу как с электромеханическими, так и с электромагнитными замками. Перед началом подключения необходимо правильно выставить перемычку: положение №1 соответствует электромеханическому замку, положение №4 — электромагнитному.

Оба типа замков подключаются к клеммам «Замок» и «+12V». При этом обязательно используется защитный диод, который предотвращает повреждение контроллера.

Сначала выставляется перемычка в нужное положение в зависимости от типа замка, затем выполняется подключение к указанным клеммам с обязательным включением защитного диода. Такая последовательность обеспечивает корректную и безопасную работу.

Подключение кнопки выхода

Для подачи сигнала на открытие необходимо замкнуть клеммы EXIT и GND. Это действие инициирует процесс открытия.

Используется кнопка с нормально разомкнутыми контактами, которая подключается к этим клеммам. При нажатии такой кнопки цепь замыкается, соединяя EXIT и GND.

Таким образом, подключение кнопки с нормально разомкнутыми контактами к клеммам EXIT и GND обеспечивает возможность подачи сигнала на открытие.

Подключение блока питания

Плюс блока питания подключается к разъему +12V. Это обеспечивает подачу питания на контроллер.

Минус подключается к разъему GND. У контроллера два разъема GND, что позволяет использовать любой из них для подключения минуса.

Соблюдение полярности при подключении блока питания гарантирует корректную работу устройства.

Подключение считывателя TM

Считыватель контактный TM подключается к разъемам Dallas, GND и LED. Эти разъемы обеспечивают передачу данных, питание и управление подсветкой. Для правильного подключения необходимо соблюдать соответствие проводов и разъемов.

В примере подключения используются провода разных цветов: красный провод соединяется с разъемом Dallas, черный — с GND, желтый — с LED. Такая цветовая маркировка упрощает монтаж и снижает риск ошибок.

Таким образом, для подключения считывателя TM необходимо выполнить три соединения: красный провод к Dallas, черный к GND, желтый к LED. Это обеспечит работу считывателя в штатном режиме.

Ограничения протокола и рекомендации

Контроллер работает только по протоколу TM. Это означает, что он не поддерживает другие протоколы, в частности Wiegand. Отсутствие протокола Wiegand делает контроллер неуниверсальным, ограничивая выбор подключаемых считывателей.

Если требуется использовать бесконтактный считыватель, необходимо приобрести считыватель Matrix под IronLogic. Это связано с тем, что контроллер не поддерживает Wiegand, а считыватель Matrix под IronLogic совместим с протоколом TM.

Таким образом, при проектировании системы следует учитывать, что контроллер работает только с протоколом TM, и для бесконтактного считывания потребуется специальный считыватель Matrix под IronLogic.

Практика

Чек-лист по материалу

• Установите перемычку №1 для электромеханического замка или №4 для электромагнитного.
• Подключите замок к клеммам «Замок» и «+12V», не забудьте про защитный диод.
• Подключите кнопку выхода нормально разомкнутыми контактами между EXIT и GND.
• Подключите блок питания: плюс к +12V, минус к GND (любому из двух).
• Подключите считыватель TM: красный — Dallas, черный — GND, желтый — LED.
• Для работы с бесконтактными картами приобретите считыватель Matrix, так как Z-5R не поддерживает Wiegand.

Справка

Термины из видео

Z-5R

Контроллер от IronLogic, работающий с электромеханическими и электромагнитными замками, поддерживающий протокол TM.

Электромеханический замок

Тип замка, для которого требуется установка перемычки в положение №1.

Электромагнитный замок

Тип замка, для которого требуется установка перемычки в положение №4.

Защитный диод

Элемент, обязательный при подключении замков к контроллеру для защиты от индуктивных выбросов.

EXIT и GND

Клеммы контроллера, замыкание которых подает сигнал на открытие двери (для кнопки выхода).

Считыватель TM

Контактный считыватель, подключаемый к разъемам Dallas, GND и LED.

Протокол Wiegand

Протокол для бесконтактных считывателей, который не поддерживается контроллером Z-5R.

Считыватель Matrix

Считыватель под IronLogic, необходимый для работы с бесконтактными картами при использовании Z-5R.
