Подключение замка, кнопки выхода и считывателей к контроллеру Элис К-1У

Обзор контроллера Элис К-1У

Контроллер Элис К-1У представляет собой устройство, в котором на плате уже предусмотрен встроенный диод для замка. Это означает, что при работе с электромеханическим замком не требуется отдельно устанавливать диод: он интегрирован в конструкцию контроллера и связан с цепью управления замком.

Главное преимущество контроллера — цена в сочетании с поддержкой протокола Wegan26. Именно поддержка этого протокола определяет совместимость устройства с соответствующими считывателями и контроллерами, а низкая цена делает его доступным решением для построения системы контроля доступа.

Таким образом, встроенный диод и поддержка Wegan26 образуют основу функциональности Элис К-1У, а ценовое преимущество дополняет эти характеристики.

Подключение электромеханического замка

Перед подключением электромеханического замка необходимо установить перемычку в положение 1. Это действие выполняется первым, до соединения проводов замка с контроллером, и задаёт требуемый режим работы.

После установки перемычки подключите провода замка к клеммам «Питание» и «Замок». При этом полярность не важна, поэтому порядок подключения проводов к указанным клеммам не влияет на работу.

Последовательность действий прямо следует из назначения элементов: сначала перемычка в положении 1, затем провода замка к клеммам «Питание» и «Замок». Встроенный диод для замка на плате контроллера при этом уже присутствует и отдельной установки не требует.

Подключение электромагнитного замка

Перед подключением электромагнитного замка установите перемычку в положение 4. Эта настройка выполняется первой, чтобы конфигурация контроллера соответствовала типу подключаемого замка до подачи питания на линию.

После установки перемычки перейдите к проводным соединениям. Красный провод замка подключите к разъёму «Питание», а чёрный провод — к клемме «Замок». Такое распределение проводов по разъёмам обеспечивает подачу питания на замок и его управление через соответствующую клемму контроллера.

Подключение кнопки выхода

Для организации выхода используется нормально разомкнутая кнопка. Тип кнопки определяет логику её подключения: в исходном состоянии цепь остаётся разомкнутой и замыкается только в момент нажатия.

Подключение выполняется замыканием клемм «Земля» и «Кнопка» на контроллере. Таким образом кнопка замыкает цепь между этими двумя клеммами, и именно это замыкание контроллер воспринимает как команду выхода.

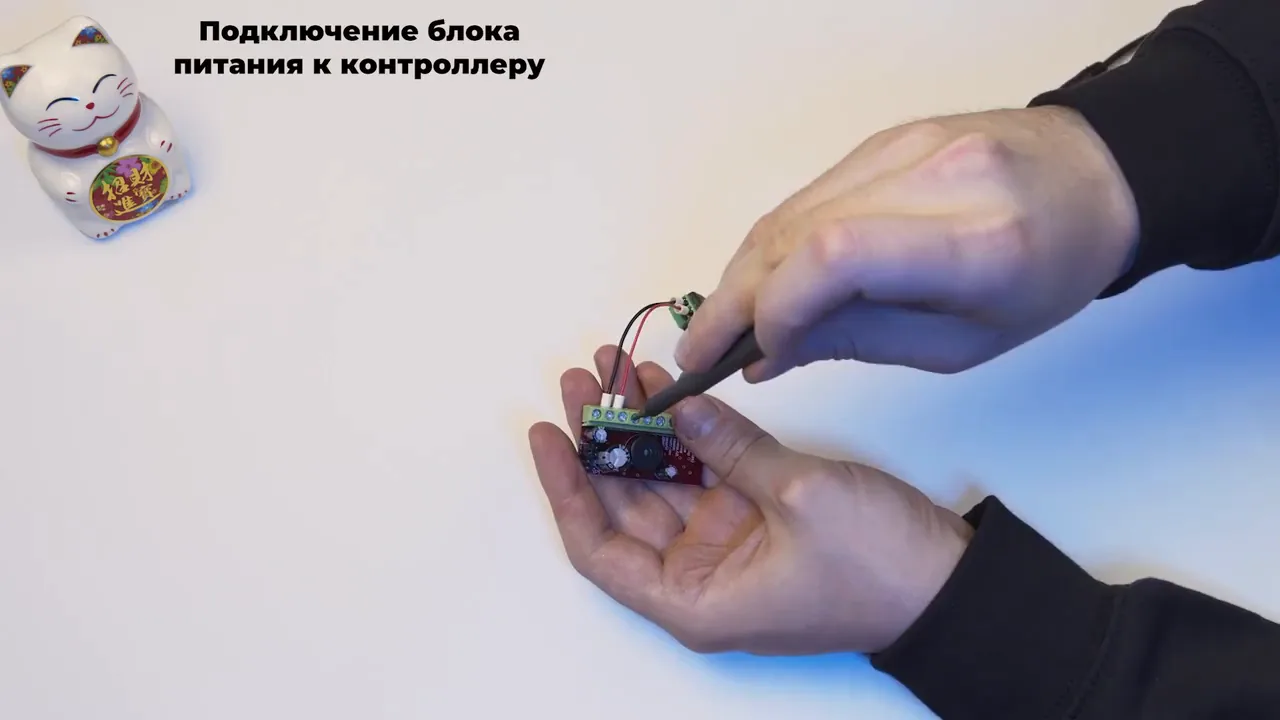

Подключение блока питания

Перед подачей питания подключите блок питания к контроллеру с соблюдением полярности: плюс блока питания соедините с разъёмом «Питание», а минус — с разъёмом «Земля». Такое распределение клемм задаёт основу для всех последующих подключений, поэтому его выполняют первым.

У контроллера предусмотрено два разъёма «Земля». Это позволяет развести минусовые цепи блока питания и подключаемых устройств, сохраняя общую точку отсчёта для питания и сигнальных линий.

Подключение считывателей TM и Wiegand

Для считывателя TM установите перемычку между D1 и землёй, а контакт DATA подключите к D0. Затем распределите провода TM по назначению: красный провод — на Dallas, чёрный и белый — на землю, жёлтый — на внешний SD для управления подсветкой.

Для считывателя Wiegand подключите D1 к разъёму D1, а D0 — к разъёму D0. Если считыватель имеет индикацию, задействуйте клеммы внешний SD и зумер. Питание считывателя в обоих случаях подключается к тому же блоку питания, что и контроллер, поэтому линии питания и сигналов остаются согласованными.

Практика

Чек-лист по материалу

• Установите перемычку в положение 1 для электромеханического замка или в положение 4 для электромагнитного.
• Подключите электромеханический замок к клеммам «Питание» и «Замок» без учёта полярности.
• Подключите электромагнитный замок: красный провод — на «Питание», чёрный — на «Замок».
• Подключите кнопку выхода между клеммами «Земля» и «Кнопка».
• Подключите блок питания: плюс — на «Питание», минус — на «Земля».
• Для считывателя TM установите перемычку D1-Земля и подключите DATA к D0.
• Для считывателя Wiegand подключите D1 и D0 к соответствующим разъёмам.
• Обеспечьте питание считывателя от общего блока питания.

Справка

Термины из видео

Электромеханический замок

Замок, для подключения которого перемычку устанавливают в положение 1; полярность при подключении не соблюдается.

Электромагнитный замок

Замок, для подключения которого перемычку устанавливают в положение 4; красный провод подключается к «Питанию», чёрный — к «Замку».

Кнопка выхода

Нормально разомкнутая кнопка, замыкающая клеммы «Земля» и «Кнопка» для открытия замка.

Считыватель TM

Считыватель по протоколу iButton, требующий перемычку между D1 и землёй; сигнал DATA подключается к D0.

Считыватель Wiegand (Wegan26)

Считыватель, подключаемый линиями D1 и D0; может иметь световую и звуковую индикацию (клеммы внешний SD и зумер).

Перемычка

Токопроводящий элемент на плате контроллера, задающий режим работы (положение 1 или 4 для типа замка, D1-Земля для TM).
