Подключение замка, считывателя и других элементов к контроллеру К-1У от Элис

Обзор контроллера К-1У

Контроллер К-1У представляет собой устройство управления доступом, оснащенное встроенным диодом для замка. Это решение позволяет подключать замок напрямую, без использования дополнительных внешних компонентов, что упрощает монтаж и снижает общую стоимость системы.

Главным преимуществом контроллера является его невысокая цена, что делает его доступным для широкого круга потребителей. Кроме того, устройство поддерживает протокол Wegan26, который широко используется в системах контроля доступа. Благодаря этому контроллер совместим с большинством считывателей и других устройств, работающих по данному стандарту, что обеспечивает гибкость при построении системы.

Подключение замков

Для подключения электромеханического замка необходимо установить перемычку на контроллере в положение №1. После этого замок подключается к клеммам «Питание» и «Замок» без учета полярности, что упрощает процесс монтажа и исключает риск ошибки при подключении.

В случае использования электромагнитного замка перемычку следует переставить в положение №4. Подключение выполняется с соблюдением полярности: красный провод замка соединяется с клеммой «Питание», а черный — с клеммой «Замок». Правильная установка перемычки и соблюдение полярности обеспечивают корректную работу замка и предотвращают возможные неисправности.

Подключение кнопки выхода

Для подключения кнопки выхода необходимо использовать нормально разомкнутую кнопку. Это означает, что в исходном состоянии контакты кнопки разомкнуты, и цепь замыкается только при нажатии. Такая схема обеспечивает корректную регистрацию нажатия контроллером.

Кнопка подключается к двум клеммам: «Земля» и «Кнопка». Один вывод кнопки соединяется с клеммой «Земля», а второй — с клеммой «Кнопка». При нажатии кнопки цепь между этими клеммами замыкается, что позволяет системе обнаружить сигнал выхода.

Важно соблюдать полярность подключения: клемма «Земля» является общим проводом, а клемма «Кнопка» — сигнальным. Неправильное подключение может привести к отсутствию реакции на нажатие или к ложным срабатываниям.

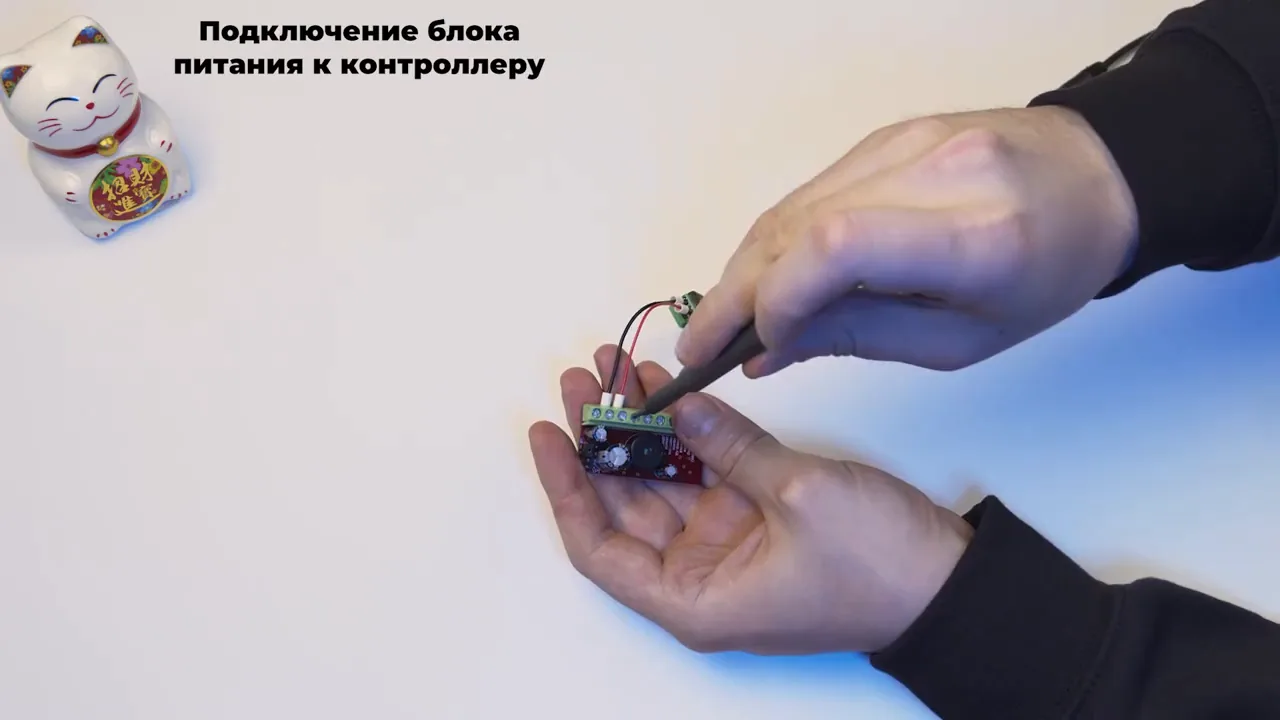

Подключение блока питания

Для питания устройства необходимо подключить блок питания с соблюдением полярности. Плюсовой вывод блока питания подключается к разъему «Питание», а минусовой — к разъему «Земля». Такое подключение обеспечивает подачу стабильного напряжения на все компоненты системы.

Разъем «Земля» используется как общий провод для питания и для сигнальных цепей, поэтому важно обеспечить надежное соединение с минусом блока питания. Это создает единую опорную точку для всех электрических сигналов.

Перед подключением блока питания убедитесь, что его напряжение и полярность соответствуют требованиям устройства. Неправильная полярность может вывести устройство из строя, а недостаточное напряжение — привести к нестабильной работе.

Подключение считывателей

Для подключения считывателя TM (iButton) необходимо установить перемычку между контактами D1 и Земля, а линию данных DATA подключить к контакту D0. Это обеспечивает корректную работу считывателя с контроллером.

Если используется считыватель Wiegand (Wegan26), то подключение выполняется иначе: контакт D1 считывателя соединяется с контактом D1 контроллера, а контакт D0 — с контактом D0. Такое соединение позволяет передавать данные по протоколу Wiegand.

Питание считывателя должно подаваться от того же блока питания, что и питание контроллера. Это гарантирует стабильность работы и предотвращает возможные сбои из-за разности потенциалов.

Преимущества К-1У

Контроллер К-1У поддерживает протокол Wegan26, что обеспечивает совместимость с широким спектром считывателей, работающих по этому стандарту. Это упрощает интеграцию устройства в существующие системы контроля доступа.

Кроме того, стоимость К-1У ниже по сравнению с аналогичными контроллерами на рынке. Это делает его экономически выгодным решением для организаций, стремящихся оптимизировать затраты на оборудование без потери функциональности.

Практика

Чек-лист по материалу

• Установите перемычку в правильное положение в зависимости от типа замка.
• Подключите электромеханический замок к клеммам «Питание» и «Замок».
• Для электромагнитного замка подключите красный провод на «Питание», черный на «Замок».
• Подключите кнопку выхода к клеммам «Земля» и «Кнопка».
• Подключите блок питания: плюс на «Питание», минус на «Земля».
• Для считывателя TM установите перемычку D1-Земля и подключите DATA на D0.
• Для считывателя Wiegand подключите D1 на D1, D0 на D0.
• Подключите питание считывателя к тому же блоку питания.

Справка

Термины из видео

Электромеханический замок

Замок, который открывается подачей напряжения, не имеет полярности.

Электромагнитный замок

Замок, который удерживается магнитным полем, при подаче напряжения открывается.

Кнопка выхода

Устройство для открытия замка изнутри, обычно нормально разомкнутая кнопка.

Считыватель TM (iButton)

Считыватель для ключей Touch Memory, работает по протоколу iButton.

Считыватель Wiegand (Wegan26)

Считыватель, работающий по протоколу Wiegand 26, передает данные по линиям D0 и D1.

Перемычка

Элемент на плате контроллера, который устанавливается в определенное положение для настройки режима работы.
