Полная настройка беспроводного комплекта камер видеонаблюдения

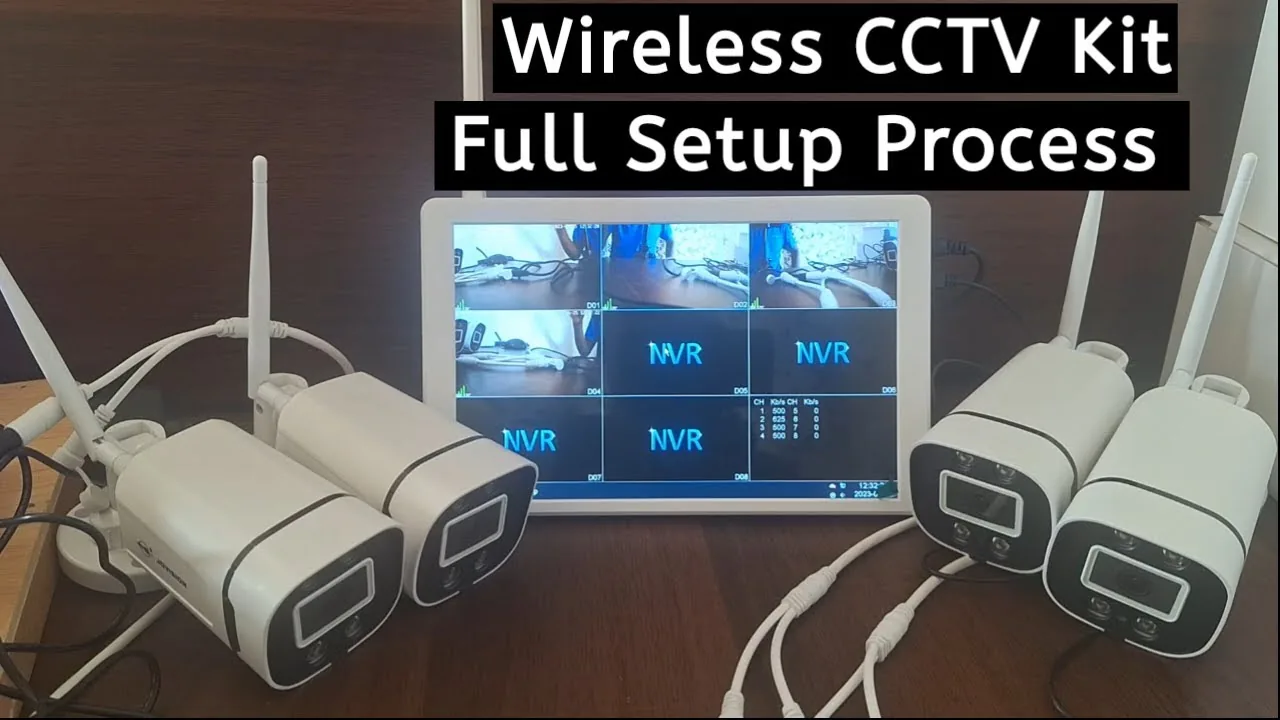

Комплект и компоненты

В комплект поставки входят камеры, сетевой видеорегистратор (NVR) и адаптеры питания. Каждая камера оснащена разъёмом питания и кнопкой сброса, что позволяет при необходимости вернуть устройство к заводским настройкам. NVR имеет антенну для связи с камерами, а камеры также оснащены антеннами, что обеспечивает беспроводное соединение между компонентами системы.

Наличие антенн на NVR и камерах указывает на то, что связь между ними осуществляется по беспроводному каналу. Это упрощает размещение камер, так как не требуется прокладка сетевых кабелей. Кнопка сброса на камерах может использоваться для перезагрузки или сброса настроек, что полезно при диагностике или перенастройке системы.

Подключение питания

Для работы системы необходимо подключить питание ко всем компонентам. Адаптеры питания подключаются к каждой камере и к NVR. При этом адаптеры камер подключаются к удлинителю питания, что позволяет запитать несколько камер от одной точки. Адаптер NVR подключается непосредственно к розетке.

Такая схема подключения обеспечивает централизованное питание камер через удлинитель, что упрощает организацию электропитания. NVR питается отдельно, что снижает нагрузку на удлинитель и повышает надёжность системы. Важно убедиться, что удлинитель рассчитан на суммарную мощность всех подключённых адаптеров камер.

Подключение мыши и включение

Для начала работы с NVR необходимо подключить мышь к USB-порту устройства. Это обеспечит возможность управления интерфейсом системы. После подключения мыши следует включить NVR, а затем камеры. Такой порядок важен, поскольку NVR должен инициализироваться первым, чтобы корректно обнаружить и подключить камеры.

После включения NVR начинает загрузку операционной системы и отображает изображение с подключенных камер на экране. Это свидетельствует о том, что система готова к дальнейшей настройке и использованию. Если изображение не появляется, необходимо проверить правильность подключения камер и питания.

Вход в систему и проверка камер

Для доступа к настройкам NVR требуется выполнить вход в систему. Если имя пользователя и пароль не были заданы ранее, вход выполняется без их ввода. Это упрощает первоначальную настройку, но после завершения конфигурации рекомендуется установить учетные данные для обеспечения безопасности.

После входа в систему можно проверить работу всех камер. Для этого достаточно выполнить двойной щелчок по экрану, что приведет к отображению изображения со всех четырех камер одновременно. Это позволяет убедиться в корректности подключения и качестве видеосигнала каждой камеры.

Дополнительные возможности подключения

Помимо прямого подключения камер, NVR оснащён LAN-портом, который обеспечивает доступ к сети Интернет. Это открывает возможность удалённого просмотра видеонаблюдения: через интернет можно подключиться к NVR с мобильного телефона или компьютера, находясь в любой точке мира. Для этого достаточно, чтобы NVR был подключён к роутеру, а пользователь использовал специальное приложение или веб-интерфейс, введя учётные данные и IP-адрес устройства.

Кроме того, NVR имеет HDMI-порт, предназначенный для подключения к большому экрану, такому как монитор или телевизор. Это позволяет организовать локальный просмотр видео в реальном времени или записей непосредственно на месте установки, без необходимости использовать компьютер. Подключение через HDMI обеспечивает высокое качество изображения и удобство управления, что особенно полезно для оперативного контроля в офисах, магазинах или на производственных объектах.

Таким образом, сочетание LAN- и HDMI-портов расширяет функциональность NVR, предоставляя гибкие варианты для мониторинга: как удалённо через интернет, так и локально на большом экране. Это делает систему видеонаблюдения более универсальной и адаптируемой к различным сценариям использования.

Практика

Чек-лист по материалу

• Подключите адаптеры питания к каждой камере и к NVR.
• Подключите адаптеры камер к удлинителю питания.
• Подключите адаптер NVR к розетке.
• Подключите мышь к USB-порту NVR.
• Включите питание NVR, затем камер.
• Войдите в систему NVR (если требуется).
• Проверьте отображение всех камер на экране NVR.
• При необходимости подключите NVR к интернету через LAN-порт или к большому экрану через HDMI.

Справка

Термины из видео

NVR

Сетевой видеорегистратор, устройство для записи и управления видеопотоками с камер.

CCTV

Система видеонаблюдения замкнутого контура.

Адаптер питания

Устройство для подачи электропитания к камере или NVR.

USB-порт

Порт для подключения периферийных устройств, например, мыши.

LAN-порт

Порт для подключения к локальной сети или интернету.

HDMI-порт

Порт для передачи видео- и аудиосигнала на внешний дисплей.
