Практическое руководство по установке AHD CCTV камер: подключение и настройка

Идентификация AHD камер

AHD камеры, также известные как аналоговые камеры высокого разрешения, представляют собой класс устройств видеонаблюдения, которые передают видеосигнал в аналоговом формате, но с повышенным разрешением по сравнению с традиционными аналоговыми камерами. Основной отличительный признак такой камеры — наличие BNC видеовыхода, который используется для подключения коаксиального кабеля. Этот разъем является стандартным для передачи видеосигнала в системах видеонаблюдения.

При осмотре камеры вы обнаружите два разъема: BNC для видеовыхода и DC для подачи питания. BNC разъем обычно имеет цилиндрическую форму с байонетным креплением, а DC разъем — это круглый штекер для подключения блока питания. Наличие именно этих двух разъемов позволяет однозначно идентифицировать камеру как AHD, поскольку другие типы камер могут иметь другие интерфейсы, например, Ethernet для IP-камер или комбинированные разъемы.

Подключение питания и видео к камере

Для работы AHD камеры необходимо подать питание через DC разъем. Обычно используется напряжение 12 В постоянного тока, которое подается от блока питания или видеорегистратора с поддержкой питания по коаксиальному кабелю. После подачи питания камера активируется и начинает формировать видеосигнал, который передается через BNC разъем.

Видеосигнал с камеры передается по коаксиальному кабелю, который подключается к BNC разъему камеры. Другой конец этого кабеля должен быть подключен к BNC входу видеорегистратора. Таким образом, последовательность подключения следующая: сначала подключается питание к DC разъему, затем кабель от BNC разъема камеры прокладывается к видеорегистратору. Важно убедиться, что все соединения надежны и соответствуют стандартам, чтобы обеспечить стабильную передачу видео.

Подключение камер к видеорегистратору

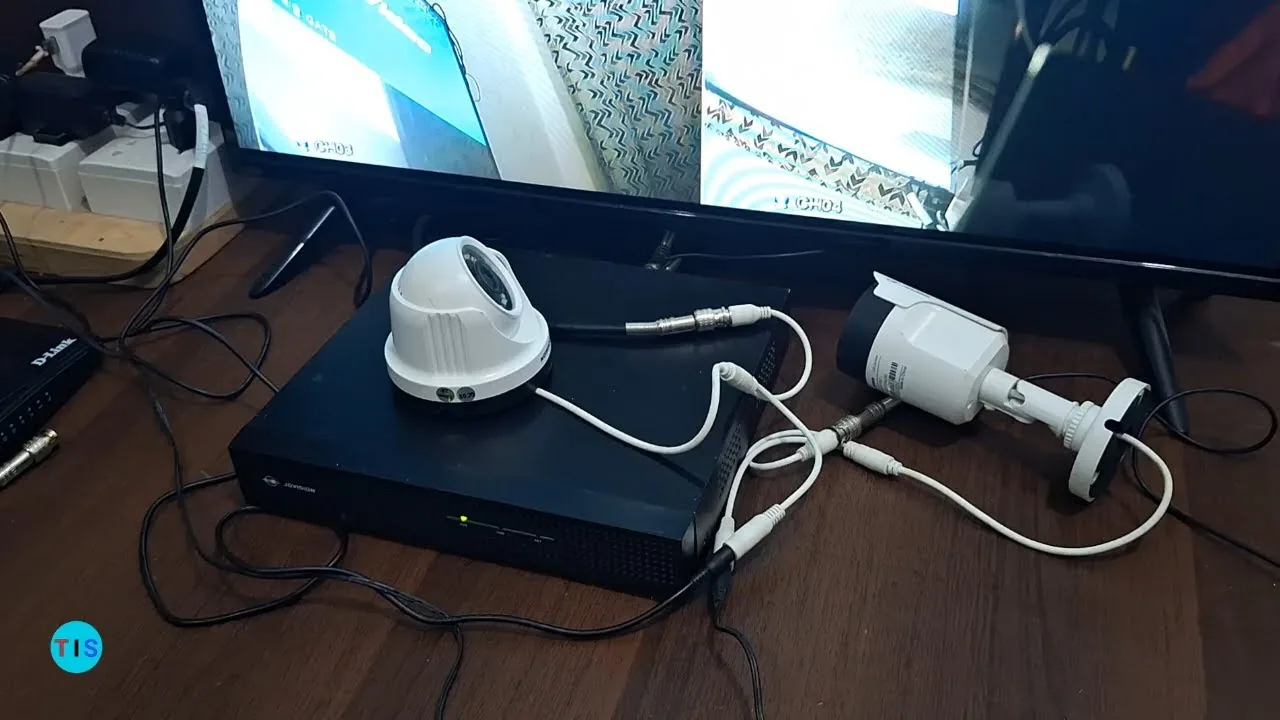

На задней панели видеорегистратора расположены BNC-видеовходы, предназначенные для подключения каждой камеры. В рассматриваемом примере используется 4-канальный регистратор, однако к нему подключены только две камеры. Это означает, что два из четырех доступных входов остаются свободными для возможного расширения системы в будущем.

Кабель от каждой камеры необходимо вставить в соответствующий BNC-вход. Важно соблюдать нумерацию входов, чтобы в дальнейшем правильно идентифицировать камеры при настройке и просмотре записей. После подключения кабелей следует убедиться в надежности фиксации разъемов, чтобы избежать потери сигнала.

Дополнительные подключения на видеорегистраторе

Помимо видеовходов, на задней панели регистратора имеются другие важные разъемы. HDMI-выход используется для подключения регистратора к телевизору или монитору, что позволяет выводить изображение с камер на большой экран. Это удобно для оперативного просмотра в реальном времени или воспроизведения записей.

USB-порт предназначен для подключения флеш-накопителя или мыши. Флешка может использоваться для экспорта видеофрагментов или обновления прошивки, а мышь значительно упрощает управление меню регистратора, особенно при настройке параметров. Также на задней панели находится DC-разъем для подачи питания на регистратор. Подключение питания должно выполняться с использованием соответствующего адаптера, чтобы обеспечить стабильную работу устройства.

Подключение к телевизору и вывод изображения

Для просмотра записей с камер на большом экране достаточно соединить регистратор с телевизором при помощи стандартного HDMI-кабеля. Кабель подключается к любому свободному HDMI-порту на телевизоре, при этом не требуется выбирать какой-то конкретный разъём — все они совместимы. После физического соединения на экране автоматически появляется изображение с камер, и для этого не нужно устанавливать дополнительное программное обеспечение или настраивать драйверы.

Встроенная прошивка регистратора сама определяет подключённый дисплей и выводит видеопоток. Если к устройству подключено несколько камер, то по умолчанию активируется режим разделения экрана на четыре части, что позволяет одновременно наблюдать за всеми зонами. Это разделение реализовано на уровне прошивки, поэтому оно работает сразу после включения, без ручной настройки.

Таким образом, подключение сводится к двум шагам: вставить кабель в порт и дождаться появления картинки. Никаких дополнительных действий от пользователя не требуется, что делает процесс быстрым и удобным даже для тех, кто не знаком с техникой.

Практика

Чек-лист по материалу

• Убедитесь, что камера имеет BNC видеовыход и DC разъем питания.
• Подключите питание к камере (например, 12 В DC).
• Соедините BNC выход камеры с BNC входом видеорегистратора.
• Подключите питание к видеорегистратору.
• Подключите HDMI от регистратора к телевизору.
• Включите питание и проверьте изображение на экране.

Справка

Термины из видео

AHD (Analog High Definition)

Аналоговая система видеонаблюдения высокого разрешения, передающая видео по коаксиальному кабелю.

BNC (Bayonet Neill-Concelman)

Тип разъема для коаксиального кабеля, используемый для передачи видеосигнала.

DC (Direct Current)

Постоянный ток, используется для питания камер и видеорегистраторов.

DVR (Digital Video Recorder)

Цифровой видеорегистратор, записывает и обрабатывает видеосигнал с камер.

HDMI (High-Definition Multimedia Interface)

Интерфейс для передачи высококачественного видео и аудио на дисплей.
