Проектирование СКУД на оборудовании ControlGate: контроллеры, топология и интеграция

Обзор оборудования ControlGate

Контроллер TeraLight помещается в обычный распределительный коробок и подходит для дооснащения объектов. Это позволяет использовать его в существующих инсталляциях без выделения отдельного места. Для более крупных объектов предусмотрен контроллер R2 — промежуточный вариант, который может подключать адресные турникеты. Проектным решением для крупных объектов является контроллер R4.

Считыватели MFPro и MFLight поддерживают BLE, а MF1 планируется переработать с поддержкой BLE. Все считыватели подключаются по протоколу USDT (вероятно, OSDP) к любому контроллеру. Это обеспечивает совместимость считывателей с разными контроллерами и упрощает выбор конфигурации.

Топология сети и бюджеты

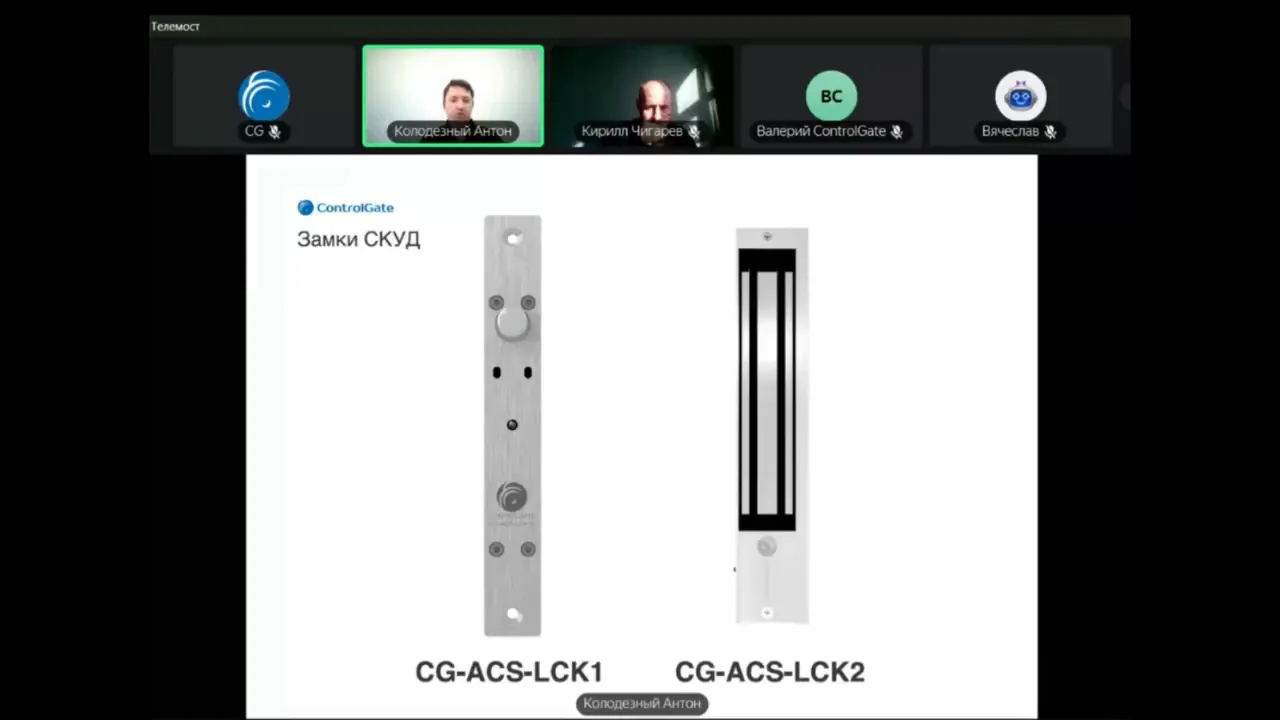

Контроллер AeroLight поддерживает питание PoE и внешний блок питания 12 В. Бюджет системы на одну дверь с одним считывателем и кнопкой выхода составляет около 3000 рублей (с адресными замками). Для объектов с малым количеством проходов и повышенной безопасностью используется контроллер R2 с бюджетом 50–70 тыс. руб. за проход. Для крупных объектов применяются контроллеры C4 с расширением до 16 проходов, бюджет от 70 тыс. руб. за проход.

Кольцевая топология и изоляторы RS485 защищают систему от обрыва. Это обеспечивает устойчивость сети при повреждении линий связи.

Интеграция с пожарной сигнализацией

Интеграция системы контроля доступа с пожарной сигнализацией может быть выполнена на трёх уровнях: сервер-сервер, подключение к контроллеру и прямое воздействие на замок или турникет. Выбор уровня определяет последовательность действий и состав оборудования, которое потребуется задействовать на объекте.

При интеграции сервер-сервер требуется модуль ПО, а сервер пожарной сигнализации сообщает о пожаре по локальной сети. В этом случае сигнал передаётся между серверами, и система контроля доступа получает уведомление о тревоге по сети. При подключении к контроллеру выход пожарной сигнализации соединяется со входом контроллера, который разблокирует проходы. Здесь взаимодействие происходит на уровне оборудования: сигнал от прибора поступает непосредственно на вход контроллера.

Прямое воздействие предполагает, что прибор пожарной сигнализации через распределительную коробку разрывает цепь замка. Этот способ не задействует серверы или контроллеры для передачи команды, а физически прерывает питание или цепь управления замком, обеспечивая разблокировку при пожаре.

Серверы и видеонаблюдение

Серверы видеонаблюдения рассчитаны на 16, 32 или 64 камеры, при этом на одну камеру рекомендуется до 8 ТБ дискового пространства. Такая градация позволяет подобрать сервер под масштаб объекта: для малых объектов достаточно сервера на 16 камер, для крупных — на 64.

Модуль-информатор отправляет уведомления на email, что позволяет получать оповещения о событиях системы без постоянного присутствия оператора у монитора. Это дополняет возможности сервера видеонаблюдения по контролю и информированию.

Возможно приобретение только ключа защиты ControlGate и лицензий для установки на существующий сервер. В этом случае не требуется покупка нового серверного оборудования: ключ и лицензии позволяют развернуть необходимые функции на уже имеющейся инфраструктуре.

Практика

Чек-лист по материалу

• Определить класс объекта и требуемое количество проходов.
• Выбрать контроллер из линейки ControlGate (TeraLight, RLight, R2, R4, C4) в соответствии с бюджетом и требованиями.
• Подобрать считыватели с нужным уровнем защиты карт (SL1-SL3) и поддержкой BLE.
• Рассчитать топологию сети: для крупных объектов использовать кольцевую топологию и изоляторы RS485.
• Предусмотреть интеграцию с пожарной сигнализацией одним из трёх способов в зависимости от требований.
• При необходимости видеонаблюдения выбрать сервер нужной ёмкости и учесть требования к дисковому пространству.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

USDT

Протокол связи, вероятно, OSDP (Open Supervised Device Protocol), используемый для подключения считывателей и других устройств к контроллерам.

BLE

Bluetooth Low Energy — технология беспроводной связи, позволяющая использовать смартфон в качестве идентификатора.

PoE

Power over Ethernet — технология передачи электропитания вместе с данными по Ethernet-кабелю.

RS485

Стандарт физического уровня для последовательной передачи данных, используемый в промышленных системах.

Изолятор линии RS485

Устройство для гальванической развязки и защиты линии связи от короткого замыкания и обрыва.

Модуль сопряжения турникета

Устройство для подключения турникета к контроллеру СКУД, обеспечивающее управление и обратную связь.

Адресная линия

Линия связи, в которой каждое устройство имеет уникальный адрес, что позволяет подключать несколько устройств по одной паре проводов.
