Программирование ППК «Протон-3К»

Режимы работы ППК «Протон-3К»

ППК «Протон-3К» предлагает несколько режимов работы, которые позволяют гибко настраивать систему охраны в зависимости от требований пользователя. Один из основных режимов — автономный, который предназначен для охраны жилья без передачи сигнала тревоги на пульт централизованного наблюдения.

В режиме ведомого прибора ППК «Протон-3К» передаёт сообщения на пульт централизованного наблюдения при подключении к концентратору. Это позволяет интегрировать устройство в более сложные системы безопасности и обеспечивает дополнительный уровень контроля и мониторинга.

Подключение к концентратору и компьютеру

Для подключения ППК «Протон-3К» к концентратору используется интерфейс RS-485, который обеспечивает надёжную и стабильную передачу данных. Этот интерфейс широко распространён и позволяет легко интегрировать устройство в существующие системы безопасности.

Устройство может получать питание либо от концентратора, либо от собственного источника. Это даёт гибкость в выборе способа питания и упрощает развёртывание системы в различных условиях.

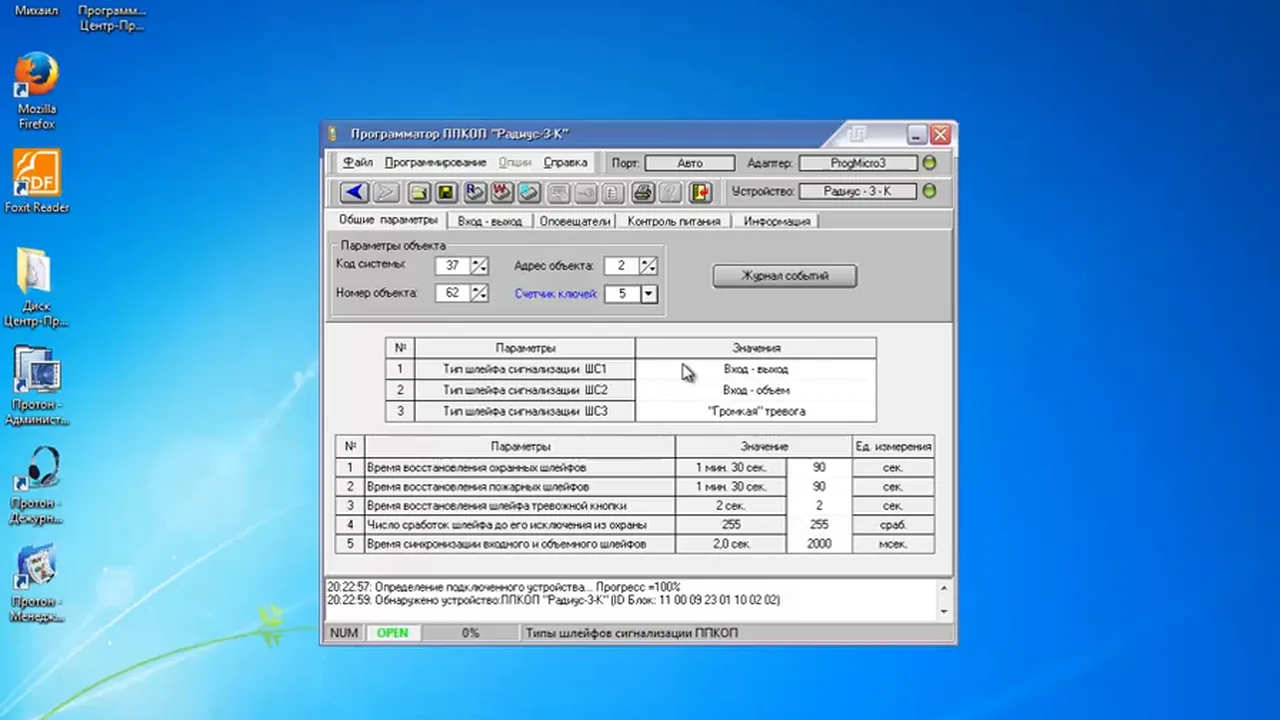

Для программирования ППК «Протон-3К» применяется адаптер Proc Micro 3 и программатор объектовых устройств. Это позволяет настроить параметры работы устройства в соответствии с конкретными требованиями пользователя и особенностями охраняемого объекта.

Настройка параметров и шлейфов

Для начала настройки необходимо указать в интерфейсе RS-485 код системы, номер объекта и адрес. Эти параметры позволяют идентифицировать устройство в сети и обеспечить его корректную работу.

Прибор оснащён двумя охранными и одним пожарным шлейфами, каждый из которых имеет свои особенности подключения и логику работы. Охранные шлейфы предназначены для контроля состояния охранных зон, а пожарный шлейф — для контроля систем пожарной безопасности.

В шлейфы включаются нормально замкнутые и нормально разомкнутые извещатели. В конце шлейфа предусмотрено сопротивление, которое необходимо для корректной работы системы и контроля целостности шлейфа.

Подключение и настройка оповещателей

Сирена, световой оповещатель и светодиодный индикатор подключаются к определённым выходам прибора. Правильное подключение обеспечивает надёжную работу системы оповещения и информирования о событиях.

Оповещатели могут работать в трёх режимах: прерывистый с подтверждением, прерывистый без подтверждения и непрерывный. Выбор режима зависит от требований к системе оповещения и специфики объекта.

Прерывистый режим с подтверждением подразумевает, что оповещатель работает с перерывами и требует подтверждения от пользователя или системы для продолжения работы. Прерывистый режим без подтверждения также характеризуется периодической работой, но не требует дополнительного подтверждения. Непрерывный режим обеспечивает постоянную работу оповещателя, что может быть необходимо в критических ситуациях.

Дополнительные функции

Система предоставляет ряд дополнительных функций, которые повышают удобство использования и расширяют возможности анализа работы устройства. Одной из таких функций является контроль питания с указанием времени, который позволяет отслеживать и анализировать напряжение в системе. Это особенно полезно для выявления нестабильностей в электроснабжении и предотвращения возможных сбоев в работе оборудования.

Ещё одна важная функция — журнал событий. Он хранит информацию о последних 70 событиях, что позволяет оперативно отслеживать изменения и аномалии в работе системы. Пользователь может не только просматривать эти события, но и печатать их для дальнейшего анализа или отчётности. Это упрощает процесс диагностики и помогает быстро выявлять причины возможных неполадок.

Кроме того, система позволяет печатать отчёты о программировании и сохранять параметры в файл. Это даёт возможность иметь под рукой актуальные данные о настройках и конфигурации устройства, которые можно использовать для резервного копирования, передачи на другое оборудование или для анализа при проведении технического обслуживания.

Практика

Чек-лист по материалу

• Определить режим работы прибора.
• Подключить прибор к концентратору или компьютеру для программирования.
• Настроить параметры системы (код, номер объекта, адрес).
• Настроить параметры шлейфов сигнализации.
• Подключить и настроить оповещатели.
• Проверить дополнительные функции (контроль питания, журнал событий и др.).

Справка

Термины из видео

ППК «Протон-3К»

Прибор для охраны объектов, который может работать в автономном режиме или быть подключённым к концентратору.

Концентратор

Устройство, к которому подключаются ведомые приборы для передачи сообщений на пульт централизованного наблюдения.

Шлейф сигнализации

Линия, к которой подключаются изучатели для контроля состояния охраняемого объекта.

Оповещатель

Устройство (сирена, световой оповещатель), которое сигнализирует о тревоге на объекте.

RS-485

Интерфейс для подключения ведомых приборов к концентратору.
