Работа с зонами в FireSec NT: типы, создание и размещение устройств

Коротко

Главный ответ

Зона в FireSec NT — это контролируемое пространство, объединяющее датчики и извещатели в одном помещении или логической области. В системе существует три типа зон: пожарная, охранная и СКУД. Устройства можно добавлять в зону тремя способами, а после настройки необходимо проверять проект на ошибки.

Главное из материала

Основные выводы

Зона — это контролируемое пространство, объединяющее датчики и извещатели в одном помещении или логической области.
В FireSec NT существует три основных типа зон: пожарная, охранная и СКУД.
При создании пожарной зоны можно выбрать один из трёх алгоритмов перехода в состояние «Пожар»: тип А, тип Б, тип С.
Охранная зона имеет настройки вида: обычная, с задержкой входа-выхода, без права снятия, а также параметры «тихая тревога», саботаж и автоперевзятие.
Устройства можно добавлять в зону тремя способами: через вкладку «Зоны», через дерево устройств на вкладке «План» и при размещении устройства на плане.
После настройки зон необходимо проверять проект на наличие ошибок, иначе при активации возникнет критическая ошибка.

Что такое зона

Зона — это контролируемое пространство, которое объединяет в себе датчики и извещатели, находящиеся в одном физическом помещении или в одной логической области.

Примеры зон: архив, бухгалтерия, пост охраны.

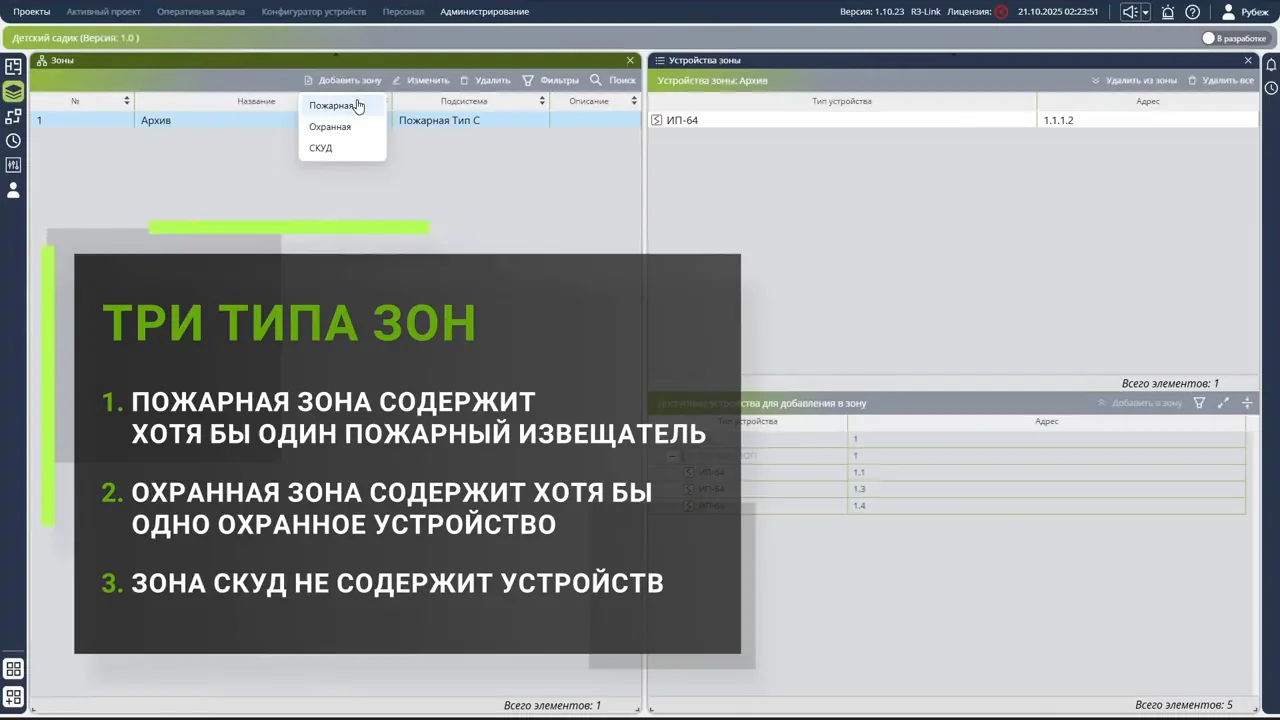

Типы зон в FireSec NT

Пожарная зона — должна содержать хотя бы один пожарный извещатель.

Охранная зона — должна содержать хотя бы одно охранное устройство (датчик открытия или движения).

Зона СКУД — зона без устройств, служит для обозначения областей доступа, например, проходная режимная зона.

Создание зон

Для создания зоны нажмите кнопку «Добавить зону» и выберите тип.

Основные параметры: количество зон (для создания нескольких однотипных), номер (присваивается автоматически, можно изменить, должен быть уникальным), название, описание (необязательно).

Для пожарной зоны настраивается алгоритм перехода в состояние «Пожар»: тип А (однократное срабатывание), тип Б (с 60-секундной задержкой), тип С (с настраиваемой задержкой и связанной зоной).

Для охранной зоны настраивается вид: обычная, с задержкой входа-выхода, без права снятия; также доступны параметры «тихая тревога», саботаж, автоперевзятие.

Зона СКУД создаётся указанием только названия и описания.

Размещение устройств в зоне

Способ 1: через вкладку «Зоны» — выделить зону, выбрать устройство из списка неприписанных и нажать «Добавить в зону».

Способ 2: через дерево устройств на вкладке «План» — в столбце «Зона» выбрать нужную зону из выпадающего списка.

Способ 3: при размещении на плане — перетащить устройство из дерева на план, оно автоматически назначится в зону; если зона под курсором не совпадает, система предложит сменить.

Настройка зон СКУД

Для настройки зоны СКУД должен быть добавлен соответствующий МКД.

На вкладке «Проще» устанавливаются зоны: куда — вход в офис, откуда — выход из офиса.

Проверка проекта

Система строго следит, чтобы все пожарные и охранные устройства были приписаны к зонам.

Если что-то не назначено, при активации проекта появится критическая ошибка.

После настройки зон всегда нажимайте кнопку «Проверить проект на наличие ошибок».

Практика

Чек-лист по материалу

Создайте зоны нужных типов (пожарная, охранная, СКУД) через кнопку «Добавить зону».
Заполните параметры зон: количество, номер, название, описание.
Для пожарных зон выберите алгоритм перехода в состояние «Пожар» (А, Б или С).
Для охранных зон настройте вид (обычная, с задержкой, без права снятия) и дополнительные параметры.
Добавьте устройства в зоны одним из трёх способов.
Для зон СКУД добавьте МКД и настройте зоны входа/выхода на вкладке «Проще».
Проверьте проект на наличие ошибок кнопкой «Проверить проект на наличие ошибок».

Справка

Термины из видео

Зона: Контролируемое пространство, которое объединяет в себе датчики и извещатели, находящиеся в одном физическом помещении или в одной логической области.
Пожарная зона: Тип зоны, которая должна содержать хотя бы один пожарный извещатель.
Охранная зона: Тип зоны, которая должна содержать хотя бы одно охранное устройство (датчик открытия или движения).
Зона СКУД: Зона без устройств, которая служит для обозначения областей доступа, чтобы понимать, куда входит и откуда выходит сотрудник на объекте.
Тип А: Алгоритм перехода в состояние «Пожар» с однократным срабатыванием: пожар объявляется сразу после первого срабатывания любого извещателя.
Тип Б: Алгоритм перехода в состояние «Пожар» с 60-секундной задержкой: после первого срабатывания выдаётся сигнал внимания, затем ждёт 60 секунд для подтверждения от того же или другого извещателя, после чего переходит в режим «Пожар».
Тип С: Алгоритм перехода в состояние «Пожар» с настраиваемой задержкой и связанной зоной: сигнал «Пожар» поступает, когда в зоне одновременно сработали два извещателя; можно связать зоны между собой.
Автоперевзятие: Параметр, при котором система автоматически пытается повторно поставить зону на охрану, если произошло невзятие из-за того, что какое-то устройство этому мешает (например, открытая дверь).
Саботаж: Параметр, который позволяет формировать тревогу при вскрытии корпуса устройства, даже если зона не находится под охраной.
МКД: Устройство, необходимое для настройки зон СКУД (например, для привязки к точкам прохода).
