Распознавание автомобильных номеров SSDCAM: настройка LPD/LPR

Требования к оборудованию для работы функции распознавания

В камере обязательно должна быть установлена карта памяти и отформатирована самой камерой. Проверить наличие карты памяти можно через веб-интерфейс камеры, там же можно посмотреть её занятость и отформатировать.

В случае с видеорегистратором должен быть установлен и отформатирован жёсткий диск.

Включение и настройка распознавания автомобильных номеров (LPD)

Для включения LPD нужно зайти в настройки аналитики, далее во вкладку «Настроить» и выбрать LPD. Важно, чтобы все другие виды аналитики были выключены. По умолчанию включён детектор движения, его нужно выключить во вкладке событий и сохранить.

Функция улучшения LPD отвечает за улучшение детекции номеров за счёт ухудшения качества картинки. Включать её стоит только в неблагоприятных погодных условиях или при засветах от солнца. Дневной и ночной уровни отвечают за цветокоррекцию при работе улучшения LPD.

Пункт «Чувствительность» отвечает за чувствительность детекции автомобильных номеров. Динамическая маркировка отвечает за отображение выделительной рамки вокруг номера при его детекции. Режим обнаружения позволяет настроить нужный режим работы детекции: по умолчанию, реального времени или интервальный. Минимальный и максимальный пиксель определяет минимальный и максимальный размер автомобильного номера для работы детекции.

Тип обнаружения: европейский, американский, российский. Режим обнаружения: гибридный (обнаружение неподвижных и подвижных целей) или режим движения (обнаружение только движущихся целей). Область обнаружения: полноэкранная или настраиваемая (определение пользователя).

Настройка списков автомобильных номеров

Чтобы настроить списки, нужно зайти в настройки аналитики, далее в распознавание. Есть три стандартных списка: белый, чёрный и незнакомцы. В этом меню можно редактировать название заготовленных списков, добавлять существующие списки автомобильных номеров и редактировать их описание.

Чтобы добавить существующий список автомобильный номер, нужно нажать на значок карандаша в столбце «Редактировать». В нижней панели можно выбрать три варианта импорта номеров: импорт, добавление данных по объекту вручную; импорт из CSV, добавление данных из готовой CSV таблицы; импортировать из захвата, добавление данных из захваченных камерой автомобильных номеров.

После любых изменений в настройках списков обязательно нужно нажать «Сохранить».

Настройка тревог для детекции и распознавания номеров

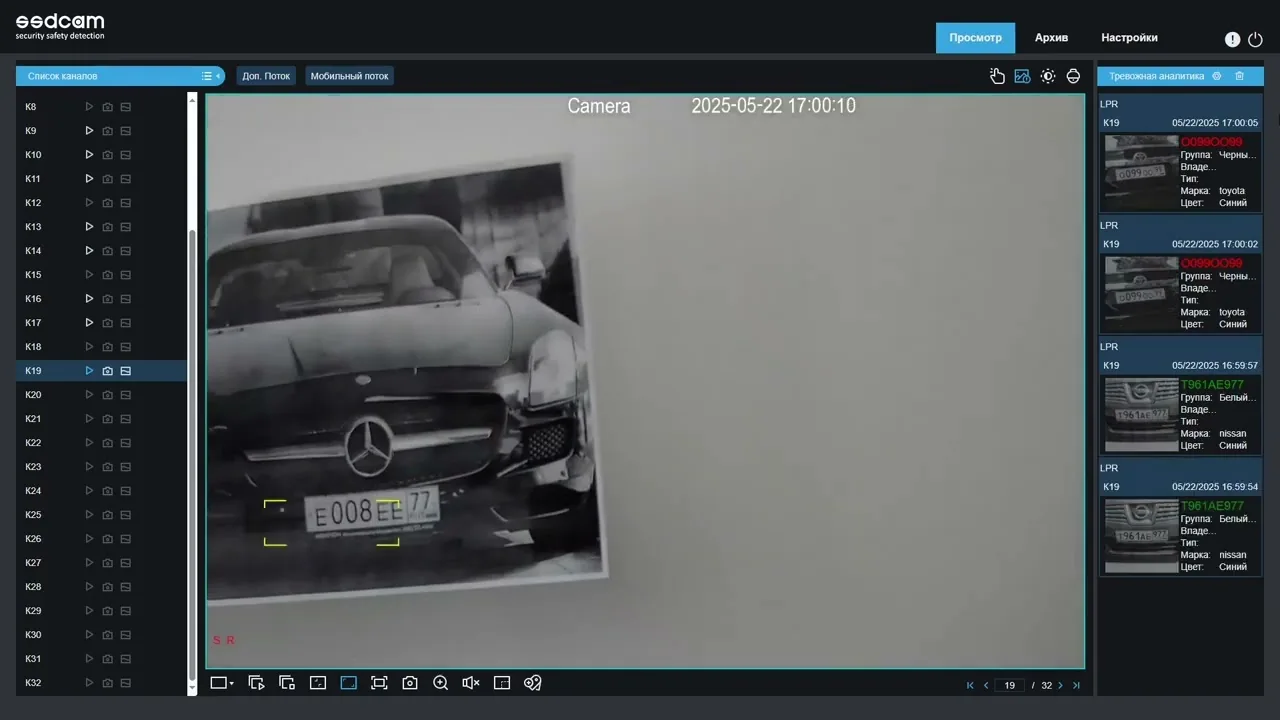

Настройки тревоги по детекции номеров две: тревога LPD и тревога распознавания LPR. LPD — это детекция автомобильных номеров, LPR — это распознавание автомобильных номеров по спискам. Для корректной работы LPR важно выключить тревогу по LPD, так как иначе виды аналитики будут конфликтовать между собой.

Чтобы настроить тревожный выход LPD, нужно зайти в аналитику, тревогу и выбрать LPD. Включить тревожный вход, нажать сохранить. В данном случае шлагбаум или ворота будут открываться при обнаружении любого автомобильного номера.

Чтобы настроить тревожный выход LPR, нужно зайти в событие тревога, включить тревожный выход, сохранить, затем зайти в аналитику, тревогу, нажать на шестерёнку и включить тревожный выход, сохранить. Справа можно настроить расписание тревоги. При такой настройке шлагбаум или ворота будут открываться исключительно для автомобилей из белого списка либо любого другого списка с такими же разрешениями и правами.

Подключение шлагбаума

В камере реализована нормально открытая схема подключения. Если шлагбаум работает по нормально закрытой схеме, будет необходимо приобретать отдельный контроллер.

Практика

Чек-лист по материалу

• Установите и отформатируйте карту памяти в камере (или жёсткий диск в видеорегистраторе).
• Отключите все другие виды аналитики, включая детектор движения.
• Включите LPD в настройках аналитики.
• При необходимости настройте улучшение LPD, чувствительность, динамическую маркировку, режим обнаружения, минимальный и максимальный пиксель, тип и режим обнаружения, область обнаружения.
• Настройте списки номеров: белый, чёрный, незнакомцы; добавьте номера вручную, импортируйте из CSV или из захвата.
• Сохраните изменения в списках.
• Настройте тревоги: для LPD или LPR, в зависимости от задачи.
• При настройке LPR выключите тревогу по LPD.
• Настройте расписание тревоги.
• Подключите шлагбаум, учитывая, что камера имеет нормально открытую схему; для нормально закрытой схемы приобретите отдельный контроллер.

Справка

Термины из видео

LPD

Детекция автомобильных номеров.

LPR

Распознавание автомобильных номеров по спискам.

Улучшение LPD

Функция, улучшающая детекцию автомобильных номеров за счёт ухудшения качества самой картинки.

Динамическая маркировка

Отображение выделительной рамки вокруг автомобильного номера при его детекции.

Режим обнаружения по умолчанию

Детекция, события и тревога срабатывают только после потери видимости автомобильного номера из выбранной области.

Режим реального времени

Детекция, события и тревога срабатывают сразу же при обнаружении автомобильного номера в выбранной области.

Интервальный режим

При детекции позволяет делать определённое количество снимков в настраиваемом интервале.

Нормально открытая схема подключения

Схема подключения шлагбаума, реализованная в камере, при которой для открытия шлагбаума не требуется дополнительный контроллер.
