Ремонт контроллера LPA-Duplex-1: устранение неисправности

Описание устройства и проблемы

LPA-Duplex-1 представляет собой контроллер, который используется в системе обратной связи. Устройство играет ключевую роль в обеспечении взаимодействия между компонентами системы.

К контроллеру подключаются четыре линии интерфейса вызывных панелей, что позволяет организовать обмен данными между панелями и другими элементами системы.

Однако в процессе эксплуатации возникла проблема: устройство перестало функционировать спустя всего две минуты после начала работы. Это указывает на наличие серьёзного сбоя, требующего детальной диагностики.

Проблема с функционированием устройства может привести к нарушению работы всей системы обратной связи, что делает необходимым быстрое выявление и устранение неисправности. Поскольку контроллер отвечает за взаимодействие между компонентами, его некорректная работа может вызвать сбои в работе других элементов системы.

Важно тщательно проанализировать все возможные причины неисправности, чтобы исключить вероятность повторного возникновения проблемы после ремонта.

Диагностика неисправности

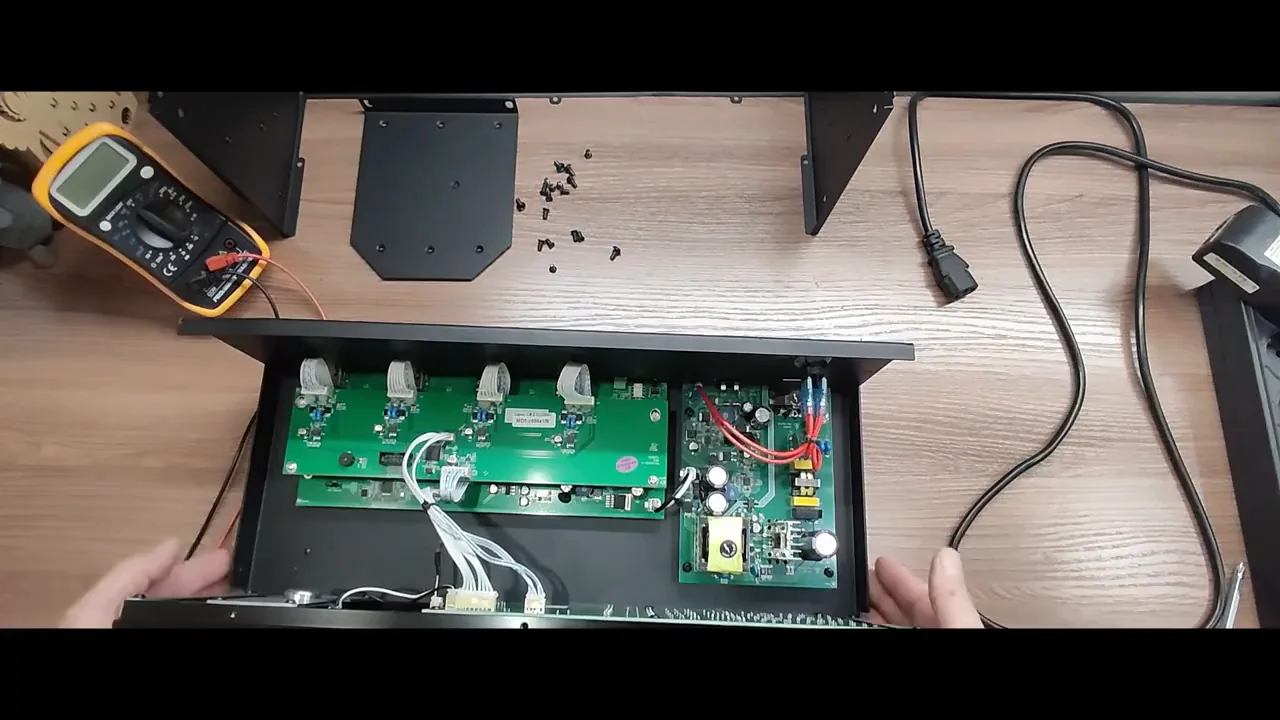

Для выявления причины неисправности была произведена разборка корпуса устройства. Этот шаг позволил получить доступ к внутренним компонентам и провести их осмотр.

В первую очередь был проверен предохранитель, который оказался целым. Это позволило исключить его выход из строя как причину неисправности.

В ходе дальнейшего осмотра были обнаружены проблемы с диодами на плате. Это может быть причиной некорректной работы устройства и требует более детального анализа и, возможно, замены неисправных элементов.

Осмотр внутренних компонентов проводился с использованием специального оборудования, которое позволило выявить визуальные и электрические несоответствия в работе элементов платы. Особое внимание было уделено местам соединений и возможным следам перегрева или коррозии.

После первичного осмотра было решено провести более детальные электрические тесты, чтобы точно определить, какие элементы вышли из строя и как это влияет на работу всей схемы.

Выявление причины неисправности

В процессе диагностики было обнаружено, что один из диодов звонится в обе стороны, что является явным признаком его неисправности. В нормальных условиях диод должен пропускать ток только в одном направлении.

При проверке напряжения выяснилось, что вместо ожидаемых 24 вольт напряжение отсутствует. Это указывает на проблему в цепи, которая препятствует нормальному протеканию тока.

После детального анализа было установлено, что причиной неисправности является короткое замыкание в линии. Оно приводит к нарушению нормальной работы цепи и отсутствию необходимого напряжения.

Короткое замыкание могло возникнуть из-за повреждения изоляции проводов или из-за неправильного соединения элементов на плате. Это приводит к тому, что ток проходит не по предназначенному пути, а через путь с наименьшим сопротивлением, что нарушает работу всей схемы.

Для точного определения места короткого замыкания были использованы измерительные приборы, позволяющие отследить аномалии в распределении напряжения и тока по цепи.

Ремонт и результат

Для устранения неисправности был заменён повреждённый диод Шотки (Мурс 360). Этот шаг был необходим, так как неисправный диод нарушал работу всей цепи.

После замены диода и проверки всех соединений устройство было включено. В результате устройство заработало, и напряжение в цепи восстановилось до необходимых 24 вольт.

Таким образом, ремонт позволил устранить короткое замыкание и восстановить нормальную работу устройства.

После ремонта была проведена серия тестов, чтобы убедиться, что устройство работает стабильно и проблема не возникнет вновь. Тесты включали проверку всех функций контроллера и мониторинг напряжения в цепи в течение определённого времени.

Результаты тестов подтвердили, что ремонт был выполнен успешно, и устройство теперь функционирует в соответствии с техническими характеристиками.

Практика

Чек-лист по материалу

• Проверить предохранитель.
• Прозвонить линию питания.
• Проверить сопротивление диодов на плате.
• Найти и устранить короткое замыкание в линии.
• Заменить повреждённый диод.

Справка

Термины из видео

LPA-Duplex-1

Контроллер, который используется в системах оповещения и управления эвакуацией (СОУЭ) для связи с помещением охраны на различных объектах.

СОУЭ

Система оповещения и управления эвакуацией.

КЗ

Короткое замыкание — аварийное состояние электрической цепи, при котором ток проходит по непредназначенному для этого пути, часто приводя к перегреву и повреждению элементов цепи.

Диод Шотки

Тип диода, который используется в электронных схемах для выпрямления тока или защиты от обратного напряжения.
