Резервирование питания и оснащение систем безопасности: решения «Бастион»

Компания «Бастион» и её бренды

Компания «Бастион» представляет свои решения для трёх рынков: IT, безопасность, тепло и электро. Она производит стабилизаторы напряжения и источники бесперебойного питания. Компания имеет более 700 серийно производимых приборов, более 70 патентов и авторских свидетельств, более 1400 сертификатов и деклараций. Головной офис находится в Ростове-на-Дону, производственный комплекс — в Батайске. Представительства компании есть в Узбекистане и Гуанчжоу (КНР).

Портфель брендов включает премиальный бренд SCAD и суб-бренд RAPAN. SCAD — это бескомпромиссное качество, длительная гарантия до 10 лет, большие пакеты сертификации, вендор-листы и сервис на высочайшем уровне. Все разработки SCAD всегда с уникальными техническими решениями. RAPAN — это технологии, отточенные и освоенные в бренде SCAD, для массового рынка. Надёжность в RAPAN ничуть не меньше, но функционал, присущий головному бренду SCAD, зачастую в RAPAN встретить не получится. Зато RAPAN — это доступная цена.

Уровни резервирования питания

Компания представляет четыре уровня резервирования питания. Базовый уровень (РАПАН) предназначен для некритичных систем и малого бизнеса. Ассортимент включает изделия в металлических и пластиковых корпусах с напряжением 12 и 24 В, с токами до 15 А (для 12 В). Аккумуляторные батареи RAPAN SB имеют ассортимент 4,5–18 А·ч, а в старших моделях высокотоковых устройств обеспечивается установка аккумуляторных батарей 26 и 40 А·ч. RAPAN — проверенное решение с простым и удобным монтажом. Весь базовый функционал защиты от замыкания, перегруза и глубокого разряда в этих изделиях есть.

Сертифицированный уровень (СКАТ) предназначен для пожарной сигнализации, СОУЭ, объектов с требованиями МЧС. Это оборудование сертифицировано как техника пожарная, применяется для систем пожарной сигнализации, систем оповещения управления эвакуацией на тех объектах, где требуется обязательное лицензирование и контроль со стороны МЧС. Линейка широкая, включает современные решения СКАТ-литион (12 В, от 1 до 4 А, четыре модели), классические корпуса для настенного монтажа (12 В до 24 А, 24 В до 18 А), исполнения на 1 рейку и в 19-дюймовые шкафы и стойки. Рекомендуются аккумуляторные батареи серии СКАТ-СБ с ассортиментом от 1 до 100 А·ч.

Профессиональный уровень (SKAT-V, SKAT PoE) используется для видеонаблюдения, СКУД, телекоммуникаций. SKAT-V — универсальные решения для систем безопасности в части систем видеонаблюдения, систем контроля доступа, охранных сигнализаций, а также для автоматики пуска модулей пожаротушения, открытия клапанов дымоудаления, питания бесперебойного питания самой автоматики пожарной. Включает настенные решения с напряжением 12 В (18–24 А), 24 В (18 А), 48 В (до 9 А), решение High End с коэффициентом корректора мощности, а также SKAT PoE (48 В, небольшие бюджеты мощности, для резервирования 4–8 каналов). Есть решения в корпусах для установки в 19-дюймовые стойки, уличные решения с термостатами (от 7 до 40 А·ч), уникальная модель для размещения за подвесными потолками Armstrong, Grigliato, а также источник переменного тока 24 В и 220 В с резервированием от аккумуляторных батарей или термостатов 7 А·ч.

Специализированный уровень (SKAT-DIN, VM, VN) предназначен для шкафов автоматики, скоростных камер, нишевых задач. Включает решения с установкой на 1 рейку (DIN) с напряжениями 12–24 В (12 В от 1 до 8 А, 24 В от 1 до 4 А), а также источник бесперебойного питания СКАТ lithium на 1 рейку с литиевой батареей внутри корпуса (две модели: 12 В 1 и 2 А, 24 В до 1 А). Для экосистемы резервного электропитания в шкафах предлагаются аккумуляторные отсеки на 1 рейку, балансир на 2 аккумуляторные батареи с креплением на 1 рейку, готовый батарейный блок СКАТ BC24 (2 батареи по 9 А·ч, коммутируемые в 24 В 9 А·ч или 12 В 18 А·ч). Для защиты индивидуальных линий питания до нагрузки рекомендуется СКАТ ZKU 81. Отдельная серия СКАТ WM — источники с защищёнными выходами (8, 16 или 32 выхода) для настенного размещения или в рэк-стойку; они формируют на выходе переменный ток 24 В (с возможностью повышения до 27 В для компенсации падения напряжения на длинных линиях). Для бесперебойного переменного тока рекомендуется СКАТ V24 220, для улицы — термостат.

Уникальные технические решения

RAPAN-23 — уникальное решение на рынке безопасности. Оно лишено недостатков свинцово-кислотных батарей в части срока службы. RAPAN-23 обеспечивает до 10 лет без замены АКБ благодаря характеристикам лития, которые на порядок лучше, чем у свинца. Литий позволяет отдавать 90% ёмкости, лучше работает при низких температурах (свинцово-кислотный аккумулятор при около нулевой температуре не может отдать и 50% ёмкости), а также обеспечивает компактность и лёгкость, что важно при ограниченном пространстве для монтажа.

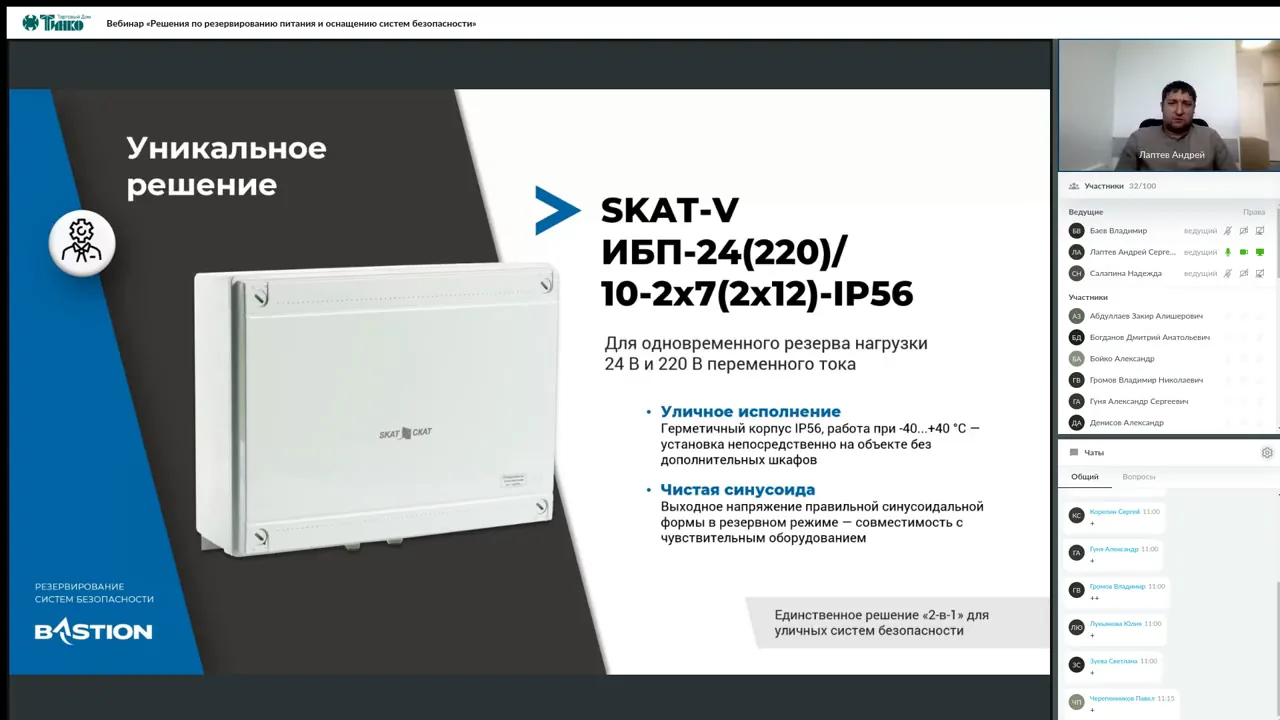

SCAT-V включает модель для размещения за подвесными потолками Armstrong, Grigliato — уникальное решение, позволяющее исключить источник бесперебойного питания от доступа и из поля зрения, обеспечивая защиту от вандала, в том числе для ограниченных пространств. Также SCAT-V включает источник переменного тока 24 В и 220 В с резервированием от аккумуляторных батарей или термостатов 7 А·ч в герметичном корпусе с двумя выходами переменного тока.

Для сетевого оборудования с PoE предлагаются коммутаторы с прямым входом 48 В для совместной работы с ИБП 48 В. Такая компоновка по сравнению с резервированием по 220 В лучше с точки зрения надёжности (отсутствие инвертора) и стоимости резервирования, а КПД таких систем существенно выше, что даёт значительное более длительное время резерва на одних и тех же ёмкостях. Для малых решений — модель SKAT PoE 48 DC 120 Вт и коммутаторы на 4 или 8 портов; для более ёмких систем — ИБП SKAT-V с выходным напряжением 48 В 500 Вт и коммутаторы на 16 и 24 порта с прямым входом 48 В. Для задач с необходимостью 220 В предлагаются коммутаторы SKAT PoE и источники бесперебойного питания SKAT EPSR с аккумуляторами СКАТ SB с префиксом S.

Балансиры для АКБ (на 2 и 4 аккумулятора) продлевают срок службы батарей. Устройства для тестирования ёмкости и тренировки АКБ обеспечивают регламентную проверку аккумуляторных батарей.

Сертификация и господдержка

Компания имеет реестр Минпромторга, пожарный сертификат 043, технический регламент, соответствие постановлению 1969. Сертификаты сделаны в России, на Дону. Оборудование допускается в государственные закупки согласно постановлению правительства. Для сертифицированных решений СКАТ как техника пожарная предназначена для дальнейшей эксплуатации.

Сервисная поддержка и условия гарантии

Компания предоставляет широкую сеть авторизованных сервисных центров по стране. Гарантия на оборудование 5 лет стандартная, до 10 лет бесплатная расширенная гарантия при участии в профиклубе. Поддержка осуществляется через прямую линию с многоканальным телефоном, Telegram-каналы, Max Messenger. Для подбора оборудования и решения бизнес-задач рекомендуется обращаться в pre-sale команду. Для проектировщиков доступны BIM-модели и схемы подключения.

Практика

Чек-лист по материалу

• Определить уровень критичности системы для выбора уровня резервирования.
• Для некритичных систем выбрать базовый уровень РАПАН.
• Для пожарной сигнализации и СОУЭ выбрать сертифицированный уровень СКАТ.
• Для видеонаблюдения, СКУД и телекоммуникаций выбрать профессиональный уровень SKAT-V или SKAT PoE.
• Для шкафов автоматики и нишевых задач выбрать специализированный уровень SKAT-DIN, VM, VN.
• При необходимости длительного срока службы АКБ рассмотреть литиевые решения (RAPAN-23, СКАТ-литион).
• Для продления срока службы свинцовых АКБ использовать балансиры.
• Для сетевого оборудования с PoE использовать коммутаторы с прямым входом 48 В и ИБП 48 В.
• Обращаться в авторизованные сервисные центры для гарантийного и постгарантийного обслуживания.
• Для подбора оборудования и проектирования обращаться в pre-sale команду.

Справка

Термины из видео

РАПАН

Базовый уровень источников бесперебойного питания для некритичных систем и малого бизнеса, доступная цена, напряжение 12 и 24 В, токи до 15 А.

СКАТ

Сертифицированный уровень источников бесперебойного питания для пожарной сигнализации, СОУЭ, объектов с требованиями МЧС, с сертификатами и допусками.

SKAT-V

Профессиональный уровень источников бесперебойного питания для видеонаблюдения, СКУД, телекоммуникаций, универсальные решения.

SKAT PoE

Решение для резервирования питания сетевого оборудования по стандарту PoE, 48 В, небольшие бюджеты мощности, 4-8 каналов.

SKAT-DIN

Специализированный уровень источников бесперебойного питания для шкафов автоматики, монтаж на DIN-рейку.

SKAT VM

Серия источников бесперебойного питания с защищёнными выходами, формирующих переменный ток 24 В, для аналоговых камер и других систем.

SKAT VN

Серия источников бесперебойного питания с защищёнными выходами, формирующих переменный ток 24 В, для аналоговых камер и других систем.

Балансир

Устройство для выравнивания заряда аккумуляторных батарей, продлевает срок службы АКБ.

Термостат

Устройство для поддержания температурного режима аккумуляторных батарей, размещаемых в уличных условиях.

PoE

Технология передачи электрической энергии вместе с данными по стандартному кабелю Ethernet.
