Сборка сетевого шкафа с компьютерной сетью и системой видеонаблюдения

Установка оборудования

Первым этапом осуществляется установка ключевого сетевого оборудования. В систему интегрируются коммутатор MikroTik и два коммутатора TP-Link. Эти устройства являются основой для создания стабильной и надёжной сетевой инфраструктуры. Важно убедиться, что места для установки выбраны с учётом требований к охлаждению и доступу для обслуживания.

Далее размещается роутер и коммутаторы, которые будут использоваться специально для сети видеонаблюдения. Правильное размещение данного оборудования обеспечивает эффективное функционирование системы видеонаблюдения и возможность мониторинга в реальном времени. Роутер и коммутаторы следует размещать таким образом, чтобы минимизировать длину кабелей и количество соединений, что снизит вероятность потери сигнала и упростит обслуживание системы.

Также в рамках этапа установки монтируются блоки розеток. Один из блоков подключается через бесперебойный источник питания (ИБП), что гарантирует непрерывную работу критически важных устройств даже при сбоях в электроснабжении. При подключении к ИБП необходимо проверить соответствие мощности источника питания суммарной мощности подключаемых устройств.

Подключение патч-кордов и патч-панелей

На следующем этапе происходит распределение и подключение патч-кордов. Они сортируются по цветам в зависимости от типа сети: для видеонаблюдения, структурированной кабельной системы (СКС), телевизоров и других целей. Это позволяет упростить идентификацию и управление сетевыми соединениями. Перед подключением необходимо проверить целостность патч-кордов и отсутствие повреждений на их разъёмах.

Затем осуществляется подключение патч-панелей к коммутаторам видеонаблюдения. Это создаёт организованную и легко масштабируемую структуру для управления потоками данных в системе видеонаблюдения. При подключении следует строго следовать схеме распределения портов, чтобы избежать путаницы и упростить последующее обслуживание.

После этого выполняются соединения между различным оборудованием с помощью патч-кордов. Это обеспечивает необходимую связность элементов сети и позволяет реализовать требуемые функциональные возможности системы. После завершения подключений необходимо провести тестирование каждого соединения, чтобы убедиться в их надёжности и правильности.

Маркировка и организация пространства

Первым этапом подготовки рабочего пространства является маркировка оборудования. Для этого печатаются специальные наклейки, которые затем аккуратно клеятся на соответствующие устройства. Это позволяет быстро идентифицировать каждое устройство в дальнейшем. Маркировка должна быть чёткой и легко читаемой, чтобы исключить ошибки при обслуживании.

Особое внимание уделяется маркировке вилок питания. Каждая вилка получает маркировку, которая соответствует конкретному оборудованию. Это упрощает процесс подключения и обслуживания устройств, минимизируя риск ошибок. Маркировка вилок должна включать информацию о том, к какому устройству они относятся и какие параметры питания требуются.

После маркировки производится укладка оборудования. Устройства размещаются в соответствии с заранее разработанной схемой, после чего устанавливаются дверцы и другие элементы, обеспечивающие порядок и безопасность рабочего пространства. При укладке необходимо учитывать требования к вентиляции и доступу для обслуживания каждого устройства.

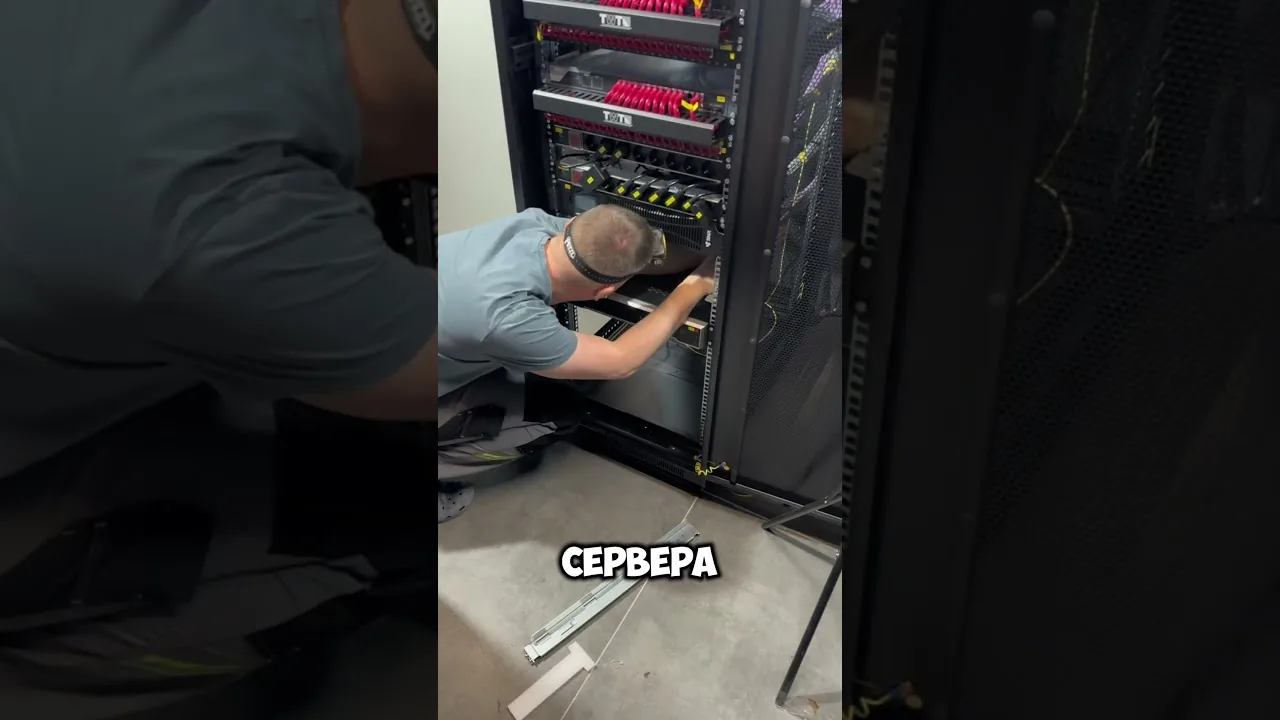

Установка сервера

Процесс установки сервера начинается с монтажа полозьев. Полозья устанавливаются в серверную стойку в соответствии с техническими требованиями и рекомендациями производителя. Перед установкой необходимо проверить соответствие размеров полозьев и стойки, а также убедиться в наличии всех необходимых крепёжных элементов.

После установки полозьев сервер аккуратно задвигается в стойку. Затем он надёжно прикручивается к полозьям, что обеспечивает его устойчивое положение и предотвращает случайное выпадение или смещение. При креплении сервера необходимо следовать инструкциям производителя и использовать все предусмотренные крепёжные элементы.

Завершающим этапом является маркировка сервера. На него наносится уникальный идентификатор, который позволяет легко идентифицировать устройство среди других серверов в стойке. Это важно для оперативного обслуживания и учёта оборудования. Маркировка должна быть размещена в доступном для просмотра месте и содержать всю необходимую информацию об устройстве.

Завершающие этапы

На завершающей стадии сборки шкафа необходимо установить заглушки в пустые места. Это делается для обеспечения целостности конструкции и защиты внутренних компонентов от внешних воздействий, таких как пыль и влага. Заглушки должны быть установлены плотно и без зазоров, чтобы обеспечить максимальную защиту.

После установки заглушек следует тщательно проверить подключение заземления. Это критически важный шаг, который обеспечивает безопасность эксплуатации оборудования и предотвращает возможные электрические аварии. Проверка заземления должна включать измерение сопротивления заземляющего контура и убедиться в отсутствии обрывов или повреждений.

В завершение необходимо подписать блоки питания. Это упростит дальнейшее обслуживание и ремонт, так как позволит быстро идентифицировать каждый блок и его характеристики. На блоках питания следует указать их модель, мощность и другие важные параметры, которые могут потребоваться при обслуживании.

Практика

Чек-лист по материалу

• Установить крепёж для оборудования
• Разместить коммутаторы и другое оборудование
• Подключить патч-панели и патч-корды
• Маркировать оборудование и вилки питания
• Установить сервер
• Поставить заглушки в пустые места

Справка

Термины из видео

СКС

Структурированная кабельная система, используемая для передачи данных

PoE-коммутатор

Коммутатор, способный подавать электропитание на подключённое оборудование через Ethernet-кабель

Патч-корд

Кабель, используемый для соединения различных устройств в компьютерной сети

Патч-панель

Устройство для организации и управления кабелями в сетевом шкафу
