Считыватель ключей Touch Memory 8040.15: обзор и схема подключения

Назначение и область применения

Считыватель Touch Memory 8040.15 представляет собой устройство, предназначенное для чтения идентификатора электронного ключа Dallas Touch Memory. Это основная функция, определяющая его использование в различных системах безопасности.

Благодаря своей функции, считыватель находит применение в системах пожарно-охранной сигнализации и системах контроля и управления доступом. В частности, он используется в домофонных системах, где требуется надежная идентификация пользователей.

Таким образом, область применения считывателя охватывает широкий спектр задач, связанных с обеспечением безопасности и контролем доступа, что делает его востребованным компонентом в соответствующих инфраструктурах.

Сравнение с моделью 15.0

Считыватель Touch Memory 8040.15 является прямым аналогом классического считывателя 15.0, что означает их функциональную эквивалентность и взаимозаменяемость в большинстве сценариев использования.

Однако между моделями есть конструктивное отличие: в считывателе 15.0 светодиод спрятан под контактной площадкой, тогда как в модели 8040.15 он вынесен отдельно на лицевую панель. Это изменение влияет на визуальный контроль работы устройства.

Такое расположение светодиода в 8040.15 делает его более заметным для пользователя, что может упростить определение состояния считывателя при эксплуатации.

Конструкция и материалы

Корпус устройства изготовлен из алюминиевого сплава, что обеспечивает прочность и устойчивость к внешним воздействиям. Для дополнительной защиты от коррозии и износа на поверхность нанесено многослойное гальваническое покрытие. Такое сочетание материалов позволяет использовать изделие в различных условиях эксплуатации.

Лицевая панель выполнена из полированной нержавеющей стали толщиной 1 мм. Этот элемент не только придаёт устройству современный внешний вид, но и служит дополнительным барьером для механических повреждений. Полированная поверхность легко очищается и сохраняет презентабельный вид на протяжении всего срока службы.

Сценарии использования

Один из типовых сценариев — организация входа и выхода на гражданскую территорию. В этом случае считыватель устанавливается на входе, а на выходе размещается кнопка. Такая конфигурация позволяет контролировать доступ и обеспечивать удобство для пользователей.

Подсветка устройства может быть реализована двумя способами. Первый вариант — питание от прибора, имеющего выход на внешний светодиод с напряжением 2 В. Второй способ — подключение к блоку питания 12 В через резистор. Выбор способа зависит от доступного оборудования и требований к монтажу.

Схема подключения

Для сборки системы контроля доступа используются блок питания, считыватель 8040.15, контроллер, кнопка выхода 60.0 и электромагнитный замок. Контроллер подключается к линии 12 В, обеспечивающей питание устройства. На обратной стороне считывателя, под силиконовой площадкой с QR-кодом, расположена четырёхпроводная клеммная колодка. Два провода из этой колодки идут на контактную группу считывателя, а два других — на питание светодиодов красного и зелёного.

Вывод красного светодиода подключается к внешнему светодиоду контроллера, а вывод зелёного — к линии 12 В через резистор 1 кОм. Чёрный провод соединяется с общей или землёй, а белый центральный контакт — с клеммой контроллера. Электромагнитный замок подключается к линии 12 В и к контроллеру через клемму замка. Контакты кнопки выхода соединяются с контроллером: один контакт кнопки, другой — с землёй.

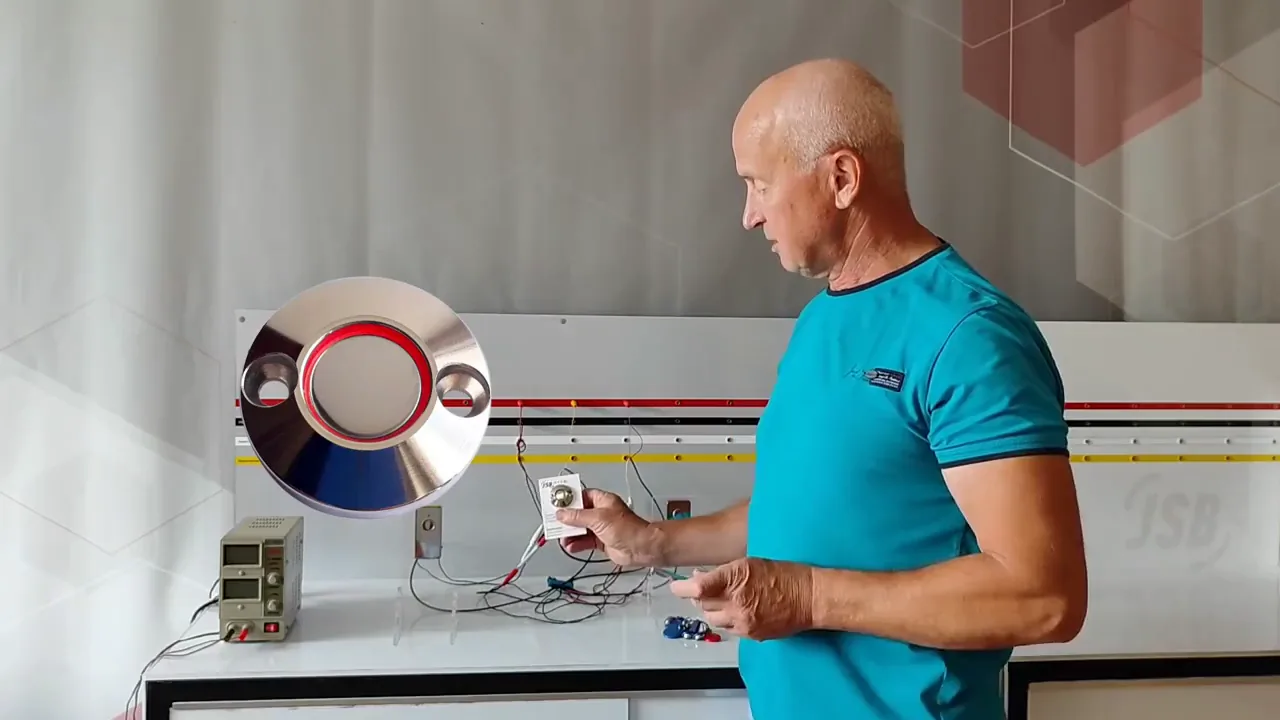

Демонстрация работы

После сборки схемы была проведена проверка. При поднесении ключа к считывателю замок открылся, что подтвердило срабатывание схемы. Также при нажатии кнопки выхода замок сработал, демонстрируя корректную работу обоих способов управления.

Практика

Чек-лист по материалу

• Убедитесь, что подсветка контактора не подключается к 12 В без резистора.
• Подключите считыватель к контроллеру согласно схеме: красный светодиод — к внешнему светодиоду контроллера, зелёный — к 12 В через резистор 1 кОм.
• Подключите чёрный провод к общей или земле, белый центральный контакт — к клемме контроллера.
• Подключите электромагнитный замок на 12 В и к контроллеру (клемма замка).
• Подключите кнопку выхода: один контакт к контроллеру, другой — на землю.
• Проверьте работу: поднесите ключ к считывателю — замок должен открыться; нажмите кнопку выхода — замок также должен сработать.

Справка

Термины из видео

Touch Memory

Технология электронных ключей (идентификаторов), считываемых контактным способом.

Dallas Touch Memory

Тип электронного ключа, используемого для идентификации в системах контроля доступа.

СКУД

Система контроля и управления доступом.

Контактор

Устройство, коммутирующее электрические цепи (в контексте — элемент схемы).

Клеммная колодка

Соединительный элемент для подключения проводов.

Резистор

Элемент электрической цепи для ограничения тока.
