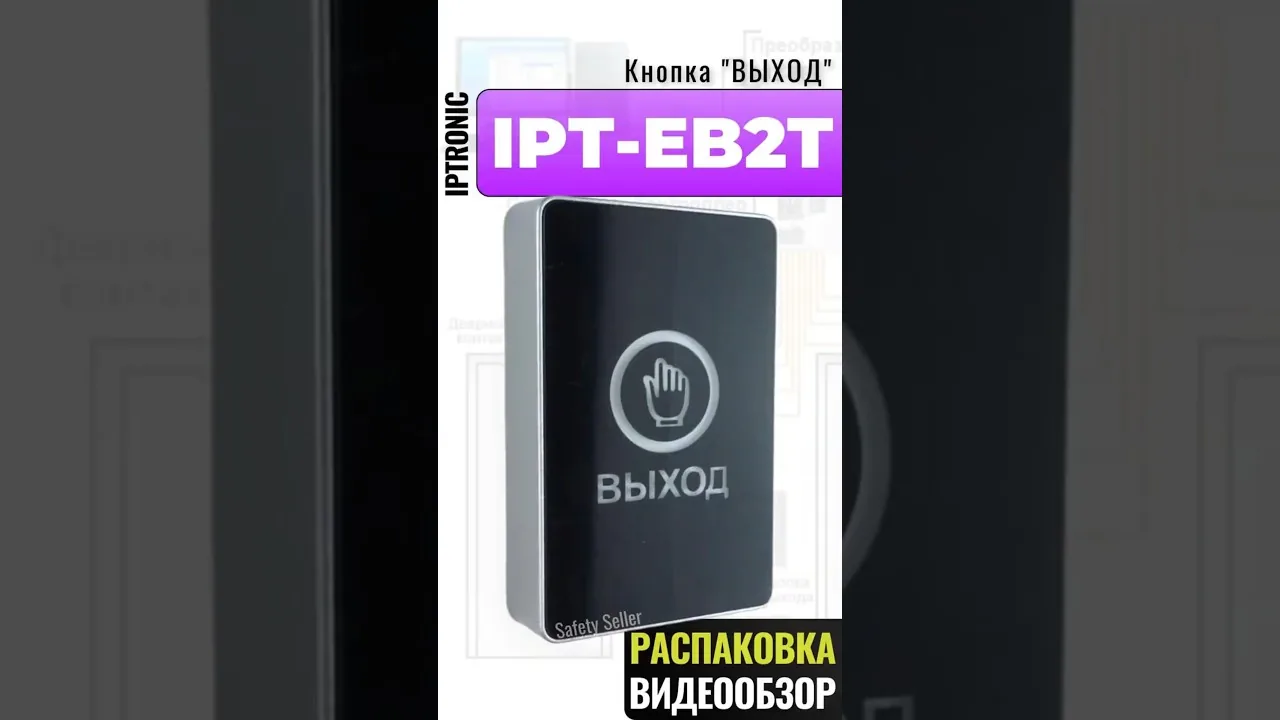

Сенсорная кнопка выхода IPTRONIC IPT-EB2T

Общая информация

IPTRONIC IPT-EB2T — это сенсорная кнопка выхода, предназначенная для использования в системах контроля доступа.

Устройство выполнено в чёрном цвете и изготовлено из ABS-пластика, что обеспечивает его прочность и долговечность.

Благодаря своему дизайну и материалу корпуса, кнопка хорошо подходит для установки в различных условиях эксплуатации.

Кнопка разработана для обеспечения удобного и надёжного управления системами контроля доступа, что делает её востребованной в различных сферах — от офисных зданий до промышленных объектов.

Технические характеристики

Кнопка IPTRONIC IPT-EB2T способна коммутировать напряжение до 12 В постоянного тока и ток до 3 А, что делает её подходящей для широкого спектра применений.

Имеются два типа контактов: нормально открытые (НО) и нормально закрытые (НЗ), что позволяет гибко интегрировать устройство в различные схемы управления.

Тип монтажа — накладной, что упрощает установку. Подсветка выполнена с использованием LED: в режиме ожидания она голубая, а при прикосновении становится зелёной, что обеспечивает визуальную индикацию состояния устройства.

LED-подсветка не только улучшает визуальное восприятие устройства, но и помогает оперативно определить его текущее состояние — ожидание или активное взаимодействие с пользователем.

Особенности

Устройство отличается универсальностью размещения: его можно устанавливать как внутри помещений, так и на улице — при условии наличия навеса, который защитит от прямых атмосферных воздействий.

Одним из ключевых преимуществ устройства является его долговечность — оно рассчитано на 1 000 000 нажатий, что делает его подходящим для интенсивного использования в различных условиях.

Компактные габаритные размеры устройства — 85 x 55 x 17 мм — позволяют легко интегрировать его в существующую инфраструктуру без необходимости существенной перепланировки пространства.

Универсальность и надёжность устройства позволяют использовать его в разнообразных системах контроля доступа, адаптируя к различным условиям эксплуатации.

Процесс монтажа и подключения

Для монтажа устройства в комплекте предусмотрены все необходимые элементы: шлейф подключения с разъёмом, провода и два шурупа для крепления. Это позволяет выполнить установку без дополнительных затрат на приобретение комплектующих.

При подключении следует обратить внимание на цветовую маркировку проводов — она соответствует диаграмме подключений, что значительно упрощает процесс соединения устройства с системой.

Монтаж устройства возможен на любой ровной поверхности — стене, столе и т. д. Важно убедиться, что поверхность надёжная и способна выдержать вес устройства.

Перед монтажом необходимо определить место установки, учитывая условия эксплуатации и требования к доступности кнопки для пользователей. После выбора места следует подготовить поверхность и выполнить крепление устройства с помощью предоставленных шурупов, а затем осуществить подключение согласно диаграмме.

Работа кнопки

При поднесении пальца к сенсорной части кнопки происходит её срабатывание. Этот момент является инициирующим событием в процессе управления электрозамком.

После срабатывания кнопки замыкается контакт реле, и она посылает сигнал на контроллер системы контроля и управления доступом (СКУД). Контроллер обрабатывает полученный сигнал и формирует команду для открытия замка.

В результате выполнения команды контроллера открывается электрозамок. Таким образом, последовательность действий от поднесения пальца к кнопке до открытия замка обеспечивает функционирование системы доступа.

Вся последовательность работы кнопки от срабатывания до отправки сигнала на контроллер происходит за минимальное время, что обеспечивает быстрое и эффективное открытие замка. Визуальная индикация состояния кнопки с помощью LED-подсветки дополнительно подтверждает для пользователя успешное срабатывание устройства.

Практика

Чек-лист по материалу

• Проверить соответствие напряжения и тока требованиям кнопки.
• Подготовить место для монтажа.
• Изучить диаграмму подключений и цвета проводов.
• Выполнить монтаж кнопки.
• Подключить шлейф согласно диаграмме.
• Проверить работу кнопки.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

НО (нормально-открытый контакт)

Контакт, который обычно разомкнут и замыкается при определённых условиях (например, при нажатии на кнопку).

NC (нормально-закрытый контакт)

Контакт, который обычно замкнут и размыкается при определённых условиях.
