Схема подключения электромагнитного замка 180 кг к контроллеру СКУД «COMFORT»

Подготовка кабеля

Отмеряют и отрезают около 20 см кабеля витая пара. Аккуратно снимают верхнюю оболочку, чтобы не надрезать медные жилы, так как внутри витая пара и жилы легко повредить. Затем зачищают концы с обеих сторон кабеля.

Подключение питания

Коричневую и синюю пары заводят в гнездо питания: коричневая — плюс, синяя — минус. После затягивания проверяют, что провод сидит в клемме намертво.

Подключение кнопки выхода

Зеленую и оранжевую пары подключают к кнопке выхода. Для доступа к контактам откручивают винт и снимают крышку. Полярность при подключении кнопки не важна.

Подключение контроллера и считывателя

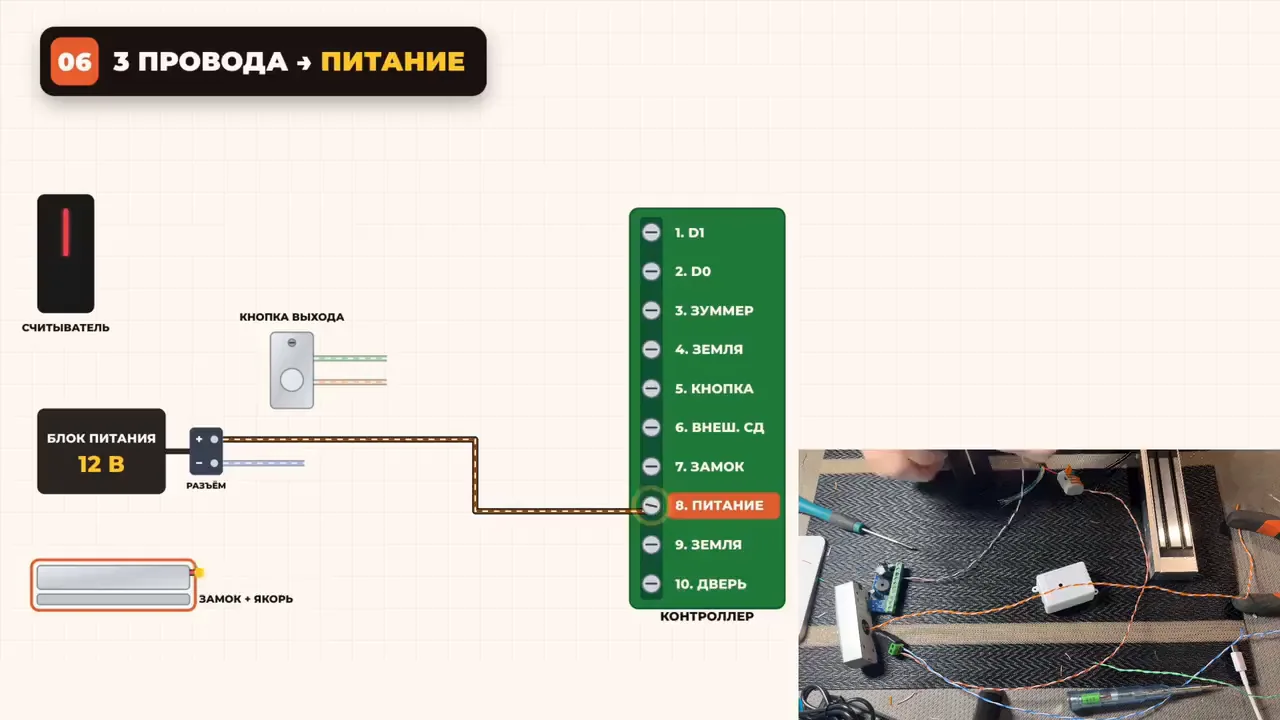

Три провода (коричневая пара, красный от замка, красный от считывателя) заводят в клемму питания контроллера. Черный провод от замка идет в клемму «замок», синяя пара (минус питания) — в клемму «земля». Оранжевая пара от кнопки и черный провод считывателя заводят в клемму «земля» (между клеммами «зумер» и «кнопка»).

Зеленая пара от кнопки — в клемму «кнопка», желтый провод считывателя — в клемму «зумер», синий провод считывателя — в клемму «внешний светодиод», зеленый провод — в клемму «дата ноль», белый провод — в клемму «дата один».

Проверка соединений

Все винты в клеммах затягивают как следует, так как болтающийся контакт — главная причина глюков.

Первое включение и проверка работы

Стыкуют разъем питания и включают блок питания в розетку. Замок сразу схватывает якорь — питание пошло, собрано правильно. При нажатии кнопки выхода замок отпускает якорь, после отпускания через пару секунд снова притягивает. При поднесении ключа слышен сигнал, замок открывается — ключ прописан и распознан контроллером.

Практика

Чек-лист по материалу

• Отмерить и отрезать около 20 см кабеля витая пара.
• Аккуратно снять верхнюю оболочку, не повредив жилы.
• Зачистить концы с обеих сторон.
• Подключить коричневую пару к плюсу питания, синюю — к минусу.
• Проверить надежность закрепления проводов в клеммах питания.
• Подключить зеленую и оранжевую пары к кнопке выхода (полярность не важна).
• Соединить коричневую пару, красный провод от замка и красный провод от считывателя и завести в клемму питания контроллера.
• Подключить черный провод от замка в клемму «замок», синюю пару — в клемму «земля».
• Подключить оранжевую пару от кнопки и черный провод считывателя в клемму «земля» (между «зумер» и «кнопка»).
• Подключить зеленую пару от кнопки в клемму «кнопка».
• Подключить желтый провод считывателя в клемму «зумер».
• Подключить синий провод считывателя в клемму «внешний светодиод».
• Подключить зеленый провод считывателя в клемму «дата ноль».
• Подключить белый провод считывателя в клемму «дата один».
• Затянуть все винты в клеммах как следует.
• Стыковать разъем питания и включить блок питания в розетку.
• Проверить, что замок схватил якорь.
• Проверить работу кнопки выхода: при нажатии замок отпускает, при отпускании через пару секунд притягивает.
• Проверить работу считывателя: при поднесении ключа замок открывается.

Справка

Термины из видео

Витая пара

Кабель, состоящий из скрученных попарно медных жил, используется для подключения элементов СКУД.

Контроллер

Устройство управления СКУД, к которому подключаются считыватель, замок, кнопка выхода и питание.

Считыватель

Устройство для считывания ключей (в видео — бесконтактный считыватель Em-Marine).

Кнопка выхода

Кнопка, при нажатии которой разблокируется замок для выхода.

Электромагнитный замок

Замок, удерживающий дверь (калитку) с помощью электромагнита; в видео — замок 180 кг.

Блок питания 12 В

Источник питания, обеспечивающий работу СКУД.

Клемма

Контактный зажим для подключения проводов.

D0 и D1

Клеммы для подключения сигнальных проводов считывателя (зеленый — D0, белый — D1).

Зуммер

Звуковой сигнализатор в считывателе, подключается к клемме «зумер».

Внешний светодиод

Клемма для подключения внешнего светодиода считывателя.
