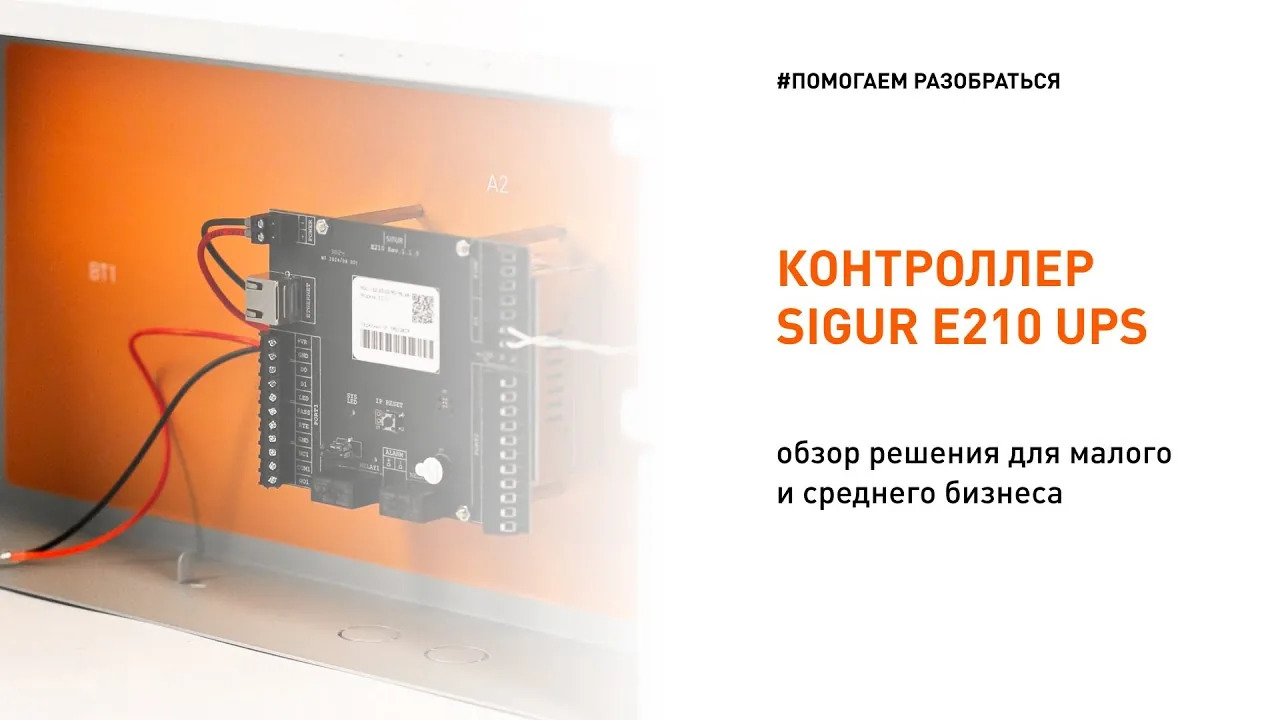

Sigur E210 UPS: комплексное решение для СКУД на базе контроллера E210

Введение и назначение решения

Комплексные решения для систем безопасности часто воспринимаются как дорогие и сложные, но они ускоряют монтаж и настройку. Это достигается за счет предварительной интеграции компонентов и оптимизации процессов установки, что снижает временные и трудовые затраты на внедрение.

Sigur E210 UPS представляет собой бюджетное комплексное решение на базе контроллера E210. Оно объединяет необходимые элементы в единую систему, что упрощает выбор оборудования и сокращает время на проектирование и установку, делая его доступным для широкого круга объектов.

Контроллер E210 и его возможности

E210 — универсальный сетевой контроллер для систем доступа. Он обеспечивает сетевое взаимодействие и управление доступом, что позволяет интегрировать его в общую инфраструктуру безопасности.

Контроллер поддерживает подключение до двух исполнительных устройств: дверей, турникетов, калиток. Это дает возможность управлять несколькими точками прохода с одного устройства, что повышает гибкость и экономичность системы.

Комплектация и особенности корпуса

Устройство поставляется в брендированной упаковке, а его металлический корпус окрашен в серый цвет, хотя по запросу доступен и черный вариант. Такое исполнение обеспечивает прочность и долговечность, что важно для оборудования, предназначенного для установки в различных условиях эксплуатации.

В комплект поставки включены уплотнительные сальники, которые защищают внутренние компоненты от пыли и влаги, что особенно актуально при монтаже вне помещений. Также в комплекте имеется наклейка со схемой подключения, которая упрощает процесс установки и настройки, и монтажный набор, содержащий все необходимые крепежные элементы для надежной фиксации корпуса.

Источник бесперебойного питания и аккумулятор

Внутри корпуса установлен встроенный источник бесперебойного питания (ИБП) от производителя FADI. Этот ИБП рассчитан на питание двух точек доступа вместе с периферийным оборудованием, что обеспечивает автономную работу системы даже при кратковременных отключениях электроэнергии.

Важно отметить, что аккумуляторная батарея не входит в стандартный комплект поставки. Она устанавливается опционально, только если это требуется заказчиком. Такой подход позволяет гибко конфигурировать систему в зависимости от конкретных потребностей и условий эксплуатации, а также снижает начальную стоимость устройства для тех, кому резервное питание не требуется.

Монтаж и заземление

Монтаж контроллера упрощается тем, что все силовые линии и коммуникации уже подключены к нему. Это позволяет сосредоточиться на подключении внешних цепей и не тратить время на внутреннюю разводку.

Для подключения предусмотрены три шины: фаза, ноль и заземление. Это дает возможность использовать стандартный трехжильный кабель, что упрощает процесс монтажа и обеспечивает корректное заземление системы.

Гарантия и поддержка

На контроллер предоставляется гарантия сроком 5 лет, а на блок питания — 1 год. В случае гарантийного случая предусмотрена бесплатная диагностика и замена устройства, что обеспечивает надежность и защиту вложений.

Дополнительно доступна услуга «Поддержка внедрения», которая помогает с настройкой и запуском объекта. Это позволяет быстро ввести систему в эксплуатацию и избежать возможных ошибок при первоначальной настройке.

Практика

Чек-лист по материалу

• Распаковать решение и проверить комплектацию.
• Изучить наклейку со схемой подключения.
• Разметить место установки, используя наклейку как шаблон.
• Проложить монтажные линии исполнительных устройств.
• Подключить устройства к контроллеру.
• При необходимости установить аккумуляторную батарею.
• Выполнить заземление с использованием трехжильного кабеля.
• Обратиться в поддержку при возникновении трудностей.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Контроллер

Устройство, управляющее точками доступа и обрабатывающее сигналы.

Точка доступа

Место прохода (дверь, турникет, калитка), управляемое контроллером.

ИБП

Источник бесперебойного питания, обеспечивающий питание при отключении основного.

Монтажный набор

Комплект крепежных и расходных материалов для установки оборудования.

Варистор

Элемент защиты от перенапряжений.

Пусконаладка

Процесс ввода оборудования в эксплуатацию, включающий настройку и проверку.
