СКС на плане этажа: рабочие места, розетки RJ45 и телекоммуникационный шкаф

Главный принцип проектирования СКС

Проект СКС никогда не начинается с прокладки кабеля. Сначала нужно посмотреть на объект и понять, где будут находиться люди, компьютеры, телефоны и другое оборудование, которое необходимо подключить к сети.

После этого определяется расположение розеток, затем выбирается место телекоммуникационного шкафа и только потом строятся кабельные трассы. Если делать наоборот, легко получить красивую на бумаге, но неудобную систему.

Определение рабочих мест и количества портов

Нужно понимать не просто количество комнат, а сколько реальных рабочих мест будет на объекте: именно от этого зависит количество информационных портов. Хороший специалист заранее предусматривает возможность изменения или расширения системы.

Одного универсального ответа о числе портов на рабочем месте нет: в одном случае достаточно одного-двух портов, а в другом понадобится четыре и больше. Помимо компьютера могут появиться телефон, точка доступа, принтер и дополнительное оборудование.

При проектировании нужно учитывать назначение рабочей зоны и закладывать разумный запас — это намного дешевле, чем потом переделывать готовую систему.

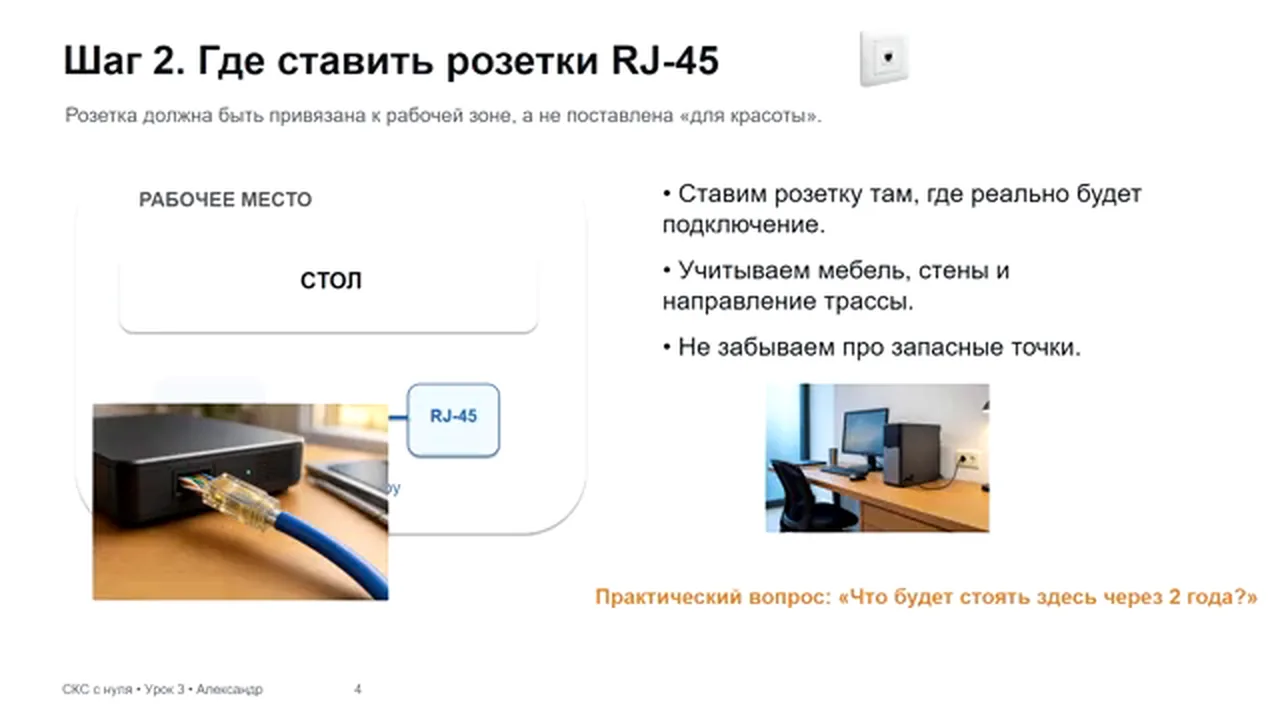

Размещение розеток RJ45

Розетка должна быть привязана к конкретной рабочей зоне: если здесь стоит рабочий стол и компьютер, необходимо обеспечить удобное подключение оборудования. При этом учитываются расположение мебели, стен и кабельной трассы.

Нельзя ставить розетку просто туда, где осталось свободное место на плане. Нужно задать себе вопрос: что реально будет находиться здесь через год, через два?

Выбор места телекоммуникационного шкафа

Телекоммуникационный шкаф — центр системы: от него кабели расходятся к рабочим местам по принципу звезды.

При выборе места важно учитывать несколько вещей: шкаф должен быть доступен для обслуживания, рядом должно быть электропитание, необходимо предусмотреть нормальные условия эксплуатации и место для дальнейшего расширения. Также нужно стараться сделать трассы разумными по длине и сложности.

Построение кабельных трасс

Кабельные трассы строятся в последнюю очередь: каждая информационная точка соединяется с телекоммуникационным шкафом. Задача — получить понятную, обслуживаемую и логичную систему.

Нужно избегать лишних пересечений и ненужных обходов, контролировать длину линий и учитывать требования к совместной прокладке силовых и слаботочных кабелей. Обязательно оставляется возможность для обслуживания и дальнейшего расширения.

Типичные ошибки новичков

Первая ошибка — поставить розетку просто потому, что где-то осталось свободное место. Вторая — разместить шкаф без расчёта трасс и получить огромное количество длинных кабелей.

Третья ошибка — не предусмотреть запас. Четвёртая — начинать с кабеля, а уже потом пытаться понять, где должны находиться рабочие места. Хороший проект начинается не с кабеля, он начинается с понимания объекта.

Практика

Чек-лист по материалу

• Определить на плане все реальные рабочие места и их назначение.
• Рассчитать необходимое количество информационных портов на каждом рабочем месте с учётом запаса.
• Разместить розетки RJ45 с привязкой к рабочим зонам, учитывая мебель, стены и будущие трассы.
• Выбрать место телекоммуникационного шкафа с учётом доступности для обслуживания, электропитания, условий эксплуатации и возможности расширения.
• Построить кабельные трассы от каждой розетки до шкафа, избегая лишних пересечений и обходов.
• Проверить длину линий и учесть требования к совместной прокладке силовых и слаботочных кабелей.
• Предусмотреть возможность обслуживания и дальнейшего расширения системы.

Справка

Термины из видео

СКС

Структурированная кабельная система; в уроке рассматривается как система, состоящая из рабочих мест, розеток, телекоммуникационного шкафа и кабельных трасс.

Информационная розетка RJ45

Розетка, предназначенная для подключения оборудования к сети; должна быть привязана к конкретной рабочей зоне.

Телекоммуникационный шкаф

Центр системы СКС, от которого кабели расходятся к рабочим местам по принципу звезды.

Кабельная трасса

Путь прокладки кабелей между информационными розетками и телекоммуникационным шкафом.

Принцип звезды

Топология, при которой каждый кабель идёт от телекоммуникационного шкафа к отдельной информационной розетке.
