СКУД ControlGate: контроллеры, считыватели и замки с OSDP

Контроллеры СКУД ControlGate

ControlGate предлагает три линейки контроллеров: CG-ACS-R4 (до 16 точек прохода), CG-ACS-R2 (2 точки) и CG-ACS-RLite (1 точка). Все контроллеры работают на Linux, поддерживают OSDP 2.2, антипассбек, «хозяин помещения» и SNMP. ПО поставляется вместе с контроллерами и может быть установлено без аппаратной лицензии.

CG-ACS-R4 — проектный контроллер с четырёхъядерным процессором, базово на 4 точки, расширяется до 16. Хранит миллионы идентификаторов и архив на 100 млн событий. Поддерживает кольцевую топологию OSDP: до 8 точек прохода и 16 считывателей на кольцо. CG-ACS-R2 управляет двумя точками, хранит 50 000 идентификаторов и архив на 200 000 событий. CG-ACS-RLite — бюджетный контроллер с питанием от PoE, управляет одной дверью, хранит 10 000 идентификаторов и архив на 50 000 событий, имеет защиту от короткого замыкания.

Считыватели ControlGate

Выпускаются три модели считывателей: MF Pro (премиум), MF1 (канальный) и MF Lite (канальный). Все поддерживают OSDP; MF Lite также имеет выход Wiegand. MF Pro оснащён дисплеем, динамиком, поддерживает BLE-метки, QR-коды, штрих-коды, RFID-карты Mifare Classic, Plus, Desfire, Ultra-Lite и банковские карты. Шифрование AES-128. MF1 поддерживает Mifare Classic, Plus, Desfire; новая ревизия с BLE ожидается в следующем году. MF Lite поддерживает Mifare Classic, Plus, BLE-метки, имеет компактный корпус.

Исполнительные механизмы и аксессуары

В линейке есть электромагнитный и ригельный замки с интерфейсом OSDP и двумя программируемыми входами. Ригельный замок фиксирует количество и направление прохода с помощью двух датчиков. Электромагнитный замок имеет встроенный датчик открытия/закрытия. Модуль сопряжения турникета подключается по RS-485, до 8 турникетов на линию. Преобразователь интерфейсов Wiegand в OSDP. Монтажная коробка с самозажимными клеммами для удобства монтажа.

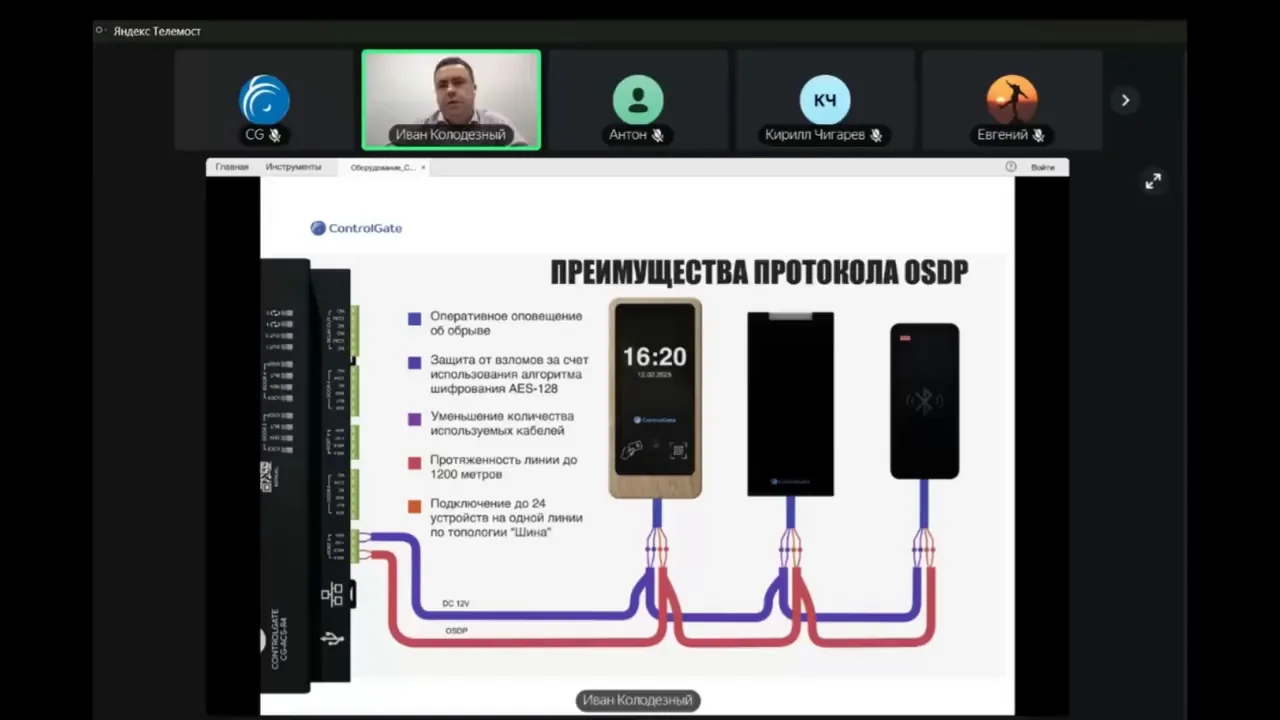

Преимущества протокола OSDP

Все контроллеры ControlGate работают по OSDP 2.2, отказ от Wiegand. Это экономит кабельные линии, упрощает монтаж и проектирование, повышает безопасность и стабильность. Шифрование трафика AES-128, двусторонняя связь и диагностика ошибок. Кольцевая топология OSDP обеспечивает резервирование и определение обрыва.

Архитектура и интеграция

Контроллеры соединяются с сервером по Ethernet или через USB-модем с VPN. Поддерживается SNMP для мониторинга состояния контроллера и подключённых устройств. Серверы СКУД с видеонаблюдением и SIP-домофонией. Интеграция с ПО СКУД российской разработки.

Работа с производителем

Оборудование всегда в наличии, отгрузка за один рабочий день после оплаты. Производитель защищает проекты и компенсирует демпинг. Доступна регистрация проектов и поддержка интеграторов.

Практика

Чек-лист по материалу

• Определить количество точек прохода и выбрать контроллер (R4, R2 или RLite).
• Проверить поддержку OSDP и необходимых интерфейсов у считывателей.
• Спланировать кабельную сеть с учётом кольцевой топологии OSDP для резервирования.
• Настроить антипассбек и режим «хозяин помещения» под задачи объекта.
• Подключить SNMP для централизованного мониторинга.
• Выбрать исполнительные механизмы (замки, турникеты) с интерфейсом OSDP.
• Использовать монтажные коробки с самозажимными клеммами для упрощения установки.
• При необходимости интегрировать серверы СКУД с видеонаблюдением и SIP-домофонией.

Справка

Термины из видео

OSDP

Протокол связи между контроллером и считывателем, поддерживающий шифрование и диагностику.

Антипассбек

Функция запрета повторного прохода по одной карте без выхода из зоны.

Хозяин помещения

Режим, при котором доступ в помещение возможен только при наличии ответственного лица внутри.

SNMP

Протокол для удалённого мониторинга состояния устройств.

Кольцевая топология

Схема подключения устройств по OSDP, обеспечивающая резервирование и определение обрыва.

Wiegand

Устаревший протокол связи, преобразователь позволяет подключить Wiegand-считыватели к OSDP.
