Технический обзор моноблочной системы LPA-LX240

Общая информация о LPA-LX240

LPA-LX240 — это модель, которая входит в линейку LPA-LX. Она отличается высокой мощностью, составляющей 240 Вт, что позволяет использовать устройство в различных системах.

Одним из ключевых преимуществ LPA-LX240 является возможность реализации СОУЭ третьего типа. Это делает модель востребованной для применения в системах, где требуется высокий уровень функциональности и надёжности.

Функции и возможности системы

LPA-LX240 оснащена встроенным блоком зарядки аккумуляторных батарей, что обеспечивает удобство эксплуатации и поддержание системы в рабочем состоянии. Контроль линий трансляции осуществляется по методу измерения импеданса, что повышает надёжность работы устройства.

Система предлагает три режима контроля линий: 100 секунд, 15 минут и 12 часов. Это позволяет гибко настраивать мониторинг в зависимости от требований конкретной системы. Кроме того, LPA-LX240 имеет возможность контроля цепей запуска от АПС, что расширяет её функциональность.

Среди дополнительных возможностей — встроенный MP3-проигрыватель с USB и FM-тюнером. Это позволяет использовать устройство не только как часть системы оповещения, но и для воспроизведения аудиоконтента.

Органы управления и индикаторы на передней панели

На передней панели устройства расположены ключевые элементы управления и индикации, которые обеспечивают удобство эксплуатации и контроля за работой оборудования. Основной элемент — клавиша включения-отключения питания, позволяющая быстро активировать или деактивировать устройство.

Индикаторы питания, резервного питания и входного сигнала предоставляют визуальную информацию о текущем состоянии устройства. Индикатор питания показывает, подключено ли устройство к источнику электропитания, индикатор резервного питания информирует о наличии резервного питания, а индикатор входного сигнала сигнализирует о наличии входного сигнала.

Кроме того, на передней панели находятся регуляторы общей громкости, высоких и низких частот, а также чувствительности входов. Эти элементы позволяют настроить звучание в соответствии с требованиями пользователя. Также присутствует селектор линии трансляции, который даёт возможность выбирать между различными линиями трансляции.

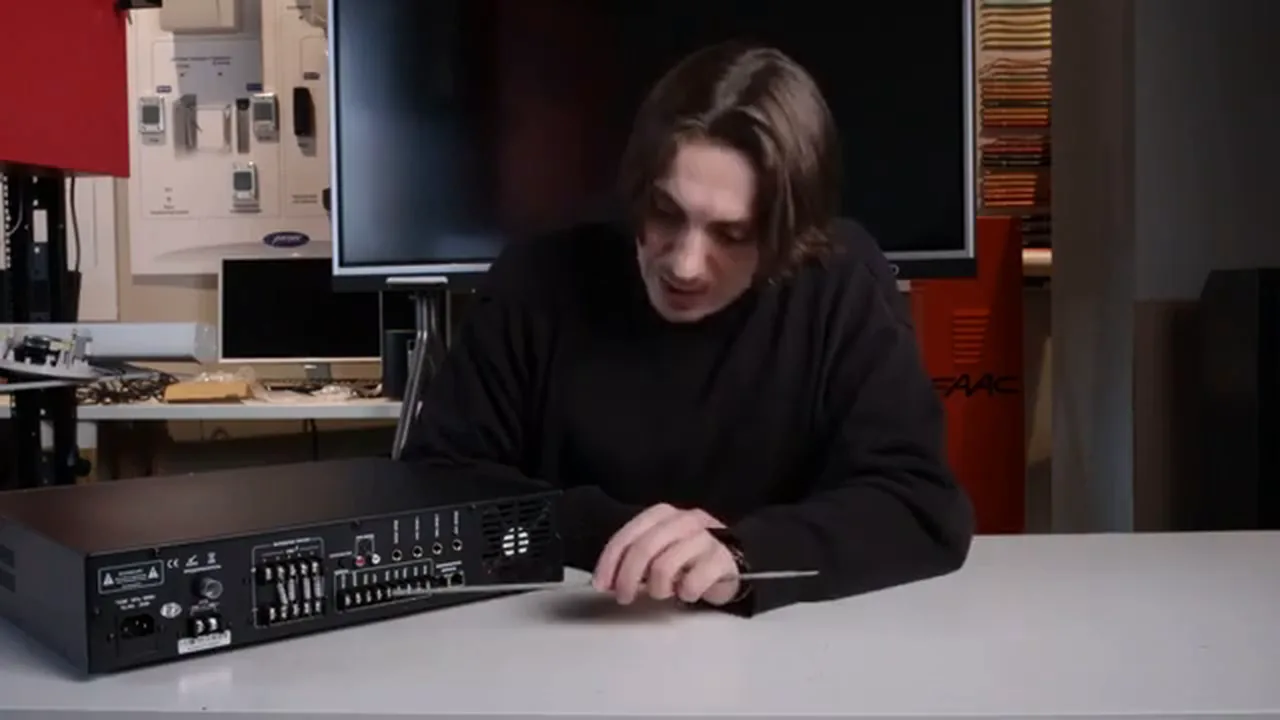

Подключения и разъёмы на задней панели

Задняя панель устройства оснащена различными входами и разъёмами, которые необходимы для подключения к внешним системам и источникам питания. Среди них — входы запуска от АПС и ГО и ЧС, которые позволяют интегрировать устройство в системы оповещения и управления эвакуацией.

Также на задней панели расположены линейные и микрофонные входы, которые обеспечивают возможность подключения различных аудиоисточников. Разъёмы для подключения микрофонных консолей (RJ45) позволяют интегрировать микрофонные консоли в систему, расширяя возможности для проведения трансляций и других аудиомероприятий.

Кроме того, на задней панели имеются выход 24 В и релейный выход о неисправности линии трансляции, которые обеспечивают дополнительные функциональные возможности и контроль за состоянием системы. Также присутствуют разъёмы для подключения аккумуляторов и питания 220 В, что позволяет обеспечить надёжное электропитание устройства.

Особенности подключения микрофонных консолей

Система поддерживает подключение до пяти микрофонных консолей, что позволяет организовать многопользовательский режим и расширить возможности проведения мероприятий с большим количеством спикеров.

Максимальное расстояние от основного устройства до микрофонной консоли составляет 1000 метров, что обеспечивает гибкость в размещении оборудования и позволяет охватить большие площадки. Однако при расстоянии более 150 метров для стабильного функционирования консолей потребуется использование внешнего адаптера питания.

Использование внешнего адаптера питания при подключении консолей на расстоянии свыше 150 метров необходимо для обеспечения достаточного уровня электропитания, что гарантирует надёжную работу оборудования и высокое качество передачи звука.

Практика

Чек-лист по материалу

• Проверить наличие и ёмкость аккумуляторных батарей.
• Настроить режимы контроля линий трансляции.
• Подключить входы запуска от АПС и ГО и ЧС.
• Настроить линейные и микрофонные входы.
• Проверить работу встроенного MP3-проигрывателя и FM-тюнера.

Справка

Термины из видео

СОУЭ

Система оповещения и управления эвакуацией.

АПС

Автоматическая пожарная сигнализация.

Импеданс

Сопротивление в электрической цепи, которое измеряется в омах.
