Телеметрическая охранно-сервисная система контроля и управления

Коротко

Главный ответ

Телеметрическая охранно-сервисная система контроля и управления доступом «Корвет» версии 3.3 состоит из исполнительного и микрофонного блоков и поддерживает управление доступом через релейные выходы, дискретный вход, RS-485, радиоканал 433,92 МГц, мобильное приложение и веб-сервис. Встроенный акустический детектор сирен экстренных служб (СО-112) с настраиваемыми режимами и дискретный вход позволяют интегрировать систему с охранными и мониторинговыми решениями.

Главное из материала

Основные выводы

Система «Корвет» состоит из двух блоков: исполнительного и микрофонного, соединённых кабелем.
Управление доступом осуществляется через два релейных выхода (нормально открытые/закрытые контакты), дискретный вход IN-1, интерфейс RS-485 и радиоканал 433,92 МГц.
Встроенный акустический детектор сирен экстренных служб (СО-112) распознаёт сигналы WAIL, HI-LO, YELP, AIR HORN и активирует реле с настраиваемой задержкой (5 секунд или 5 минут).
Активация реле возможна звонком с авторизованного номера, SMS-сообщением, через мобильное приложение «Корвет Онлайн», веб-приложение или программированием брелоков.
Система поддерживает приём навигационных данных ГЛОНАСС/GPS и может быть интегрирована в системы мониторинга транспорта.

Состав и конструкция системы «Корвет»

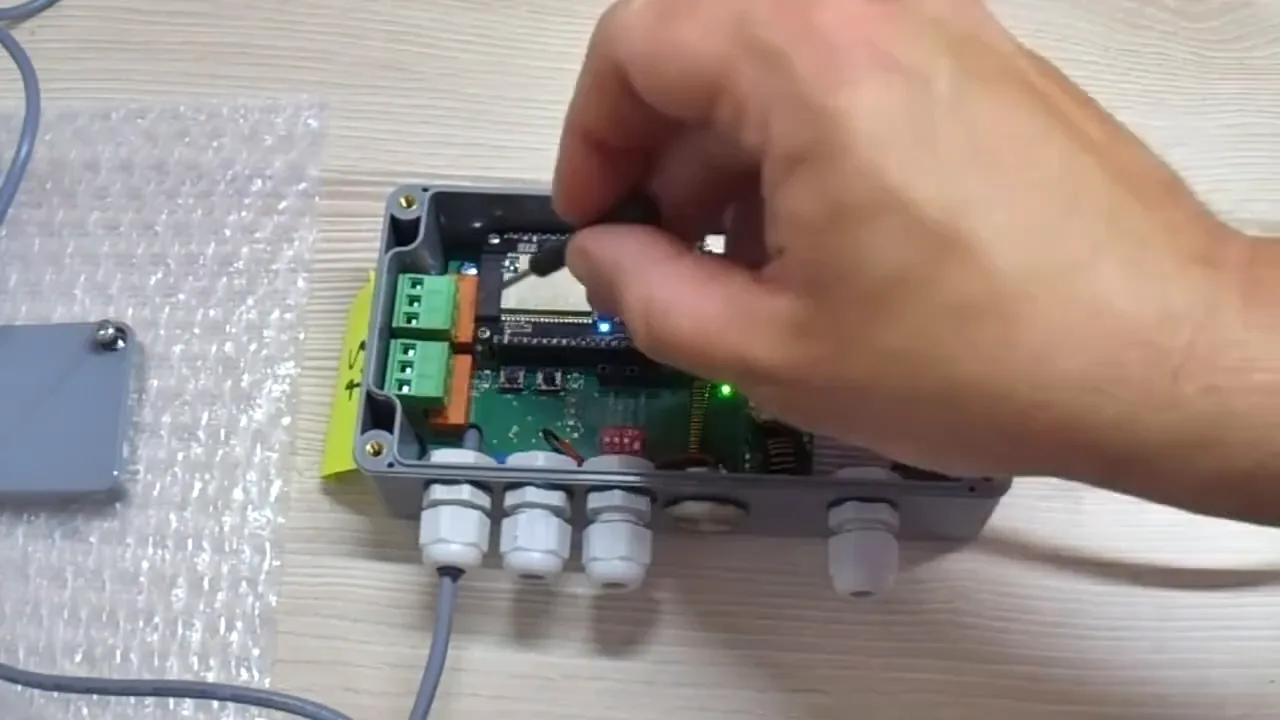

Система «Корвет» версии 3.3 состоит из двух блоков: исполнительного и микрофонного. Кабель до микрофонного блока уже установлен в исполнительный блок. Исполнительный блок крепится на четырёх винтах, микрофонный — на двух.

Исполнительный блок включает радиомодуль и материнскую плату. Микрофонный блок имеет два контакта для подключения красного и белого кабелей.

Подключение и интерфейсы

Исполнительный блок имеет два релейных выхода с нормально открытыми и нормально закрытыми контактами. Входы: RS-485, дискретный IN-1, питание от 12 до 48 В. Для всех входов и выходов предусмотрены кабельные выводы.

Перед подачей питания на исполнительный блок необходимо подключить микрофонный блок. Питание подаётся на крайние контакты клеммной колодки: красный — крайний справа, белый — второй.

Индикация и регистрация в сети

После включения загораются три зелёных светодиода — диагностика системы СО-112. Красный светодиод моргает один раз в секунду, через 20 секунд — раз в 2 секунды (началась регистрация), затем два раза в секунду (блок подключён к интернету и идёт передача данных).

Регистрация сети обычно занимает 20 секунд для новой SIM-карты и 10–15 секунд для уже зарегистрированной.

Управление доступом через звонки и SMS

Активация реле 1 возможна звонком с номера, занесённого в белый список. При звонке обычно два гудка, затем реле активируется (загорается и гаснет зелёный светодиод).

Активация реле 1 и реле 2 возможна SMS-сообщением с цифрой 1 или 2. В ответ можно настроить ответное SMS «1 ОК» или «2 ОК» либо отключить ответы.

Акустический детектор сирен (СО-112) и дискретный вход

Дип-переключатели 1–3 задают режимы СО-112: AIR HORN, HI-LO, YELP; режим WAIL работает всегда. Дип-переключатель 4 задаёт задержку сработки реле 1 после активации СО-112: выключен — 5 секунд, включён — 5 минут.

При активации сигналов WAIL, HI-LO, AIR HORN реле срабатывает и автоматически сбрасывается через заданное время. Дискретный вход IN-1 (второй клеммник справа) при подаче питания активирует реле 1 (в режиме «Корвет Онлайн»). Можно настроить сработку обоих реле, реле 1 или реле 2.

Программирование брелоков и управление через приложение

Программирование брелоков возможно через блок управления «Корвет», мобильное приложение «Корвет Онлайн» или веб-приложение. Для примера используется пульт BFT: левая кнопка программирует реле 1, правая — реле 2. При программировании светодиод загорается, через 4 секунды готово, нажимается «записать».

В мобильном приложении «Корвет Онлайн» есть меню для администратора и пользователя, возможность блокировки реле на длительное время (например, для уборки снега или строительных работ). Внутри исполнительного блока есть две клавиши для программирования реле 1 и реле 2.

Практика

Чек-лист по материалу

Подключить микрофонный блок к исполнительному блоку до подачи питания.
Подать питание 12–48 В на соответствующие контакты.
Дождаться регистрации в сети (индикация красного светодиода).
Занести номер телефона в белый список для управления звонком.
Настроить режимы СО-112 с помощью дип-переключателей.
Запрограммировать брелоки через блок, приложение или веб-сервис.
Использовать мобильное приложение для блокировки реле и управления доступом.

Справка

Термины из видео

СО-112: Система акустического детектирования сирен экстренных служб, встроенная в исполнительный блок «Корвет».
WAIL: Акустический сигнал сирены в диапазоне 500–1500 Гц, всегда активен в системе СО-112.
HI-LO: Акустический сигнал сирены в диапазоне 670–1100 Гц, может быть отключён дип-переключателем.
YELP: Акустический сигнал сирены в диапазоне 500–1100 Гц, может быть отключён дип-переключателем.
AIR HORN: Акустический сигнал сирены в диапазоне 500–1800 Гц, может быть отключён дип-переключателем.
Реле 1 и Реле 2: Два релейных выхода исполнительного блока с нормально открытыми и нормально закрытыми контактами для управления доступом.
IN-1: Дискретный вход для подключения шлейфа пожарной сигнализации, охранной системы или кнопки ручной разблокировки.
Корвет Онлайн: Мобильное приложение и веб-сервис для управления системой «Корвет», включая блокировку реле и программирование брелоков.
