Тест на прочность IP-домофона Aiphone IXG-DM7-HIDA: холод, жара, огонь, вода и удары

Введение и настройка тестирования

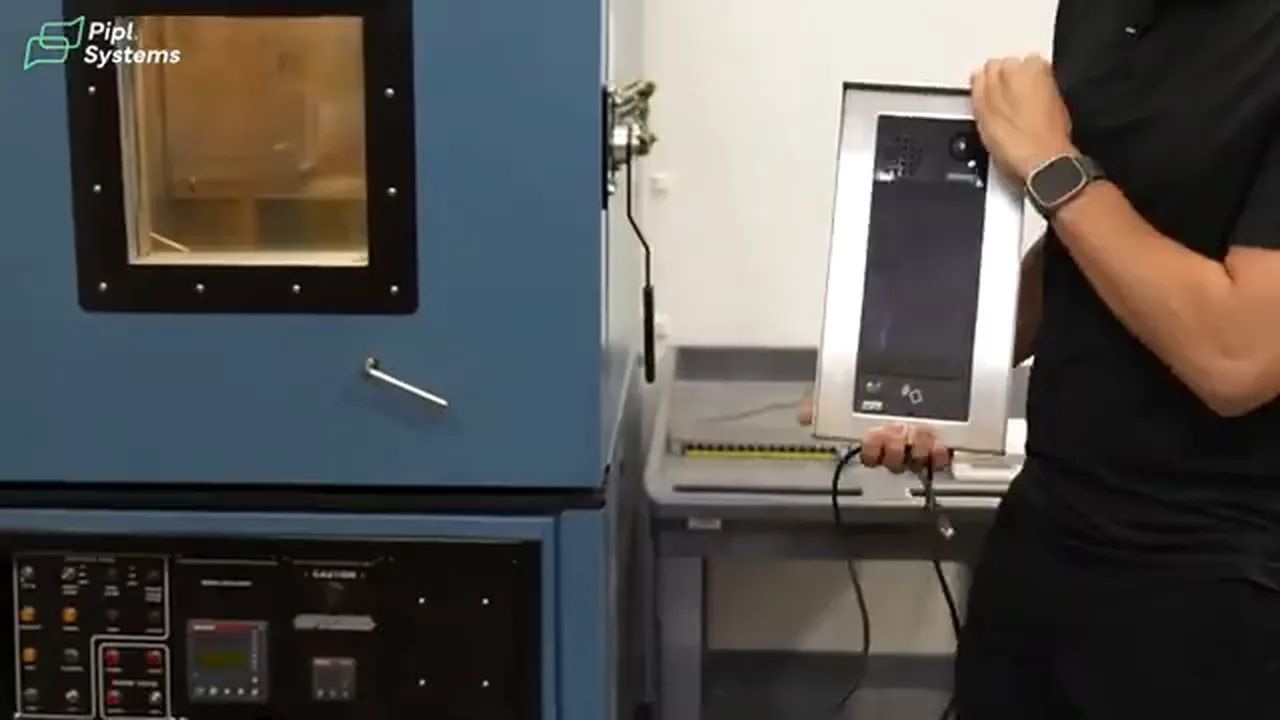

Тестирование устройства DM7 было организовано в штаб-квартире Aiphone в Сиэтле. Для проверки поведения устройства в экстремальных условиях использовалась термокамера, способная изменять температуру в диапазоне от -30°C до +80°C. Такое оборудование позволяет моделировать как сильный холод, так и высокую жару, что важно для оценки надёжности работы устройства в реальных условиях эксплуатации.

Перед началом испытаний устройство DM7 было подключено к PoE-коммутатору и внутреннему монитору. Такая схема подключения обеспечивала питание устройства по Ethernet и одновременно позволяла контролировать его работоспособность через внутренний монитор. Именно по изображению на мониторе и реакции интерфейса специалисты определяли, сохраняет ли устройство функциональность при изменении температуры в камере.

Тест на холод (-30°C)

Для проверки работы при низкой температуре устройство было помещено в термокамеру до включения. Такой порядок действий выбран, чтобы избежать повреждений, которые могли бы возникнуть при резком охлаждении уже работающего устройства. После размещения в камере температура была постепенно снижена до -30°C, после чего специалисты проверили связь с внутренним монитором. Изображение передавалось, что подтвердило сохранение работоспособности устройства при экстремальном холоде.

После извлечения устройства из термокамеры на его корпусе образовался иней. Несмотря на это, тачскрин продолжал работать, то есть сенсорный интерфейс сохранил отзывчивость и после воздействия отрицательной температуры. Таким образом, тест на холод показал, что устройство выдерживает пребывание при -30°C, сохраняет передачу изображения на внутренний монитор и не теряет работоспособность сенсорного экрана после извлечения из камеры.

Тест на жару (+60°C)

Для проверки устойчивости устройства к экстремальным температурам камера была нагрета до +60°C, фактически достигнув 61-62°C. После достижения заданного температурного режима специалисты перешли к функциональному тестированию. Первым шагом стала проверка двухсторонней видеосвязи через адресную книгу: устройство успешно установило соединение и обеспечило передачу видео в обоих направлениях, что подтвердило работоспособность коммуникационных модулей в условиях высокого нагрева.

Далее было проверено функционирование тачскрина. Несмотря на то, что поверхность экрана была горячей, сенсор продолжал корректно реагировать на касания. Таким образом, даже при температуре выше заявленной в спецификации (+60°C) устройство сохранило основные функции: видеосвязь и сенсорное управление оставались доступными, что свидетельствует о запасе прочности по температурному фактору.

Тест на огнестойкость

Следующим этапом стало испытание на огнестойкость. На устройство воздействовали открытым пламенем от газовой горелки. Несмотря на прямой контакт с огнём, устройство выдержало нагрев без видимых разрушений. После прекращения воздействия пламени специалисты проверили работу тачскрина — он продолжил функционировать, как и до испытания.

Этот результат демонстрирует способность устройства сохранять работоспособность даже после кратковременного воздействия открытого пламени. Важно отметить, что проверка проводилась сразу после нагрева, что подтверждает устойчивость сенсорного экрана к термическому стрессу. В совокупности с предыдущим тестом на жару, устройство показало высокую надёжность в условиях экстремальных температурных нагрузок.

Тест на водозащиту (IP65)

Для проверки заявленного класса IP65 была проведена имитация сильного дождя. Устройство подвергли воздействию интенсивного водяного потока, воспроизводящего условия ливня. Такое испытание позволяет оценить, насколько корпус и уплотнения препятствуют проникновению влаги внутрь.

После завершения воздействия воду удалили и проверили работоспособность устройства. Оно продолжило работать без сбоев, что подтвердило соответствие заявленному уровню IP65. Последовательность действий — имитация дождя, удаление воды, проверка функционирования — прямо ведёт к выводу о подтверждённой водозащите.

Тест на ударопрочность (IK8)

Для оценки механической стойкости были использованы тяжёлые инструменты, которыми наносились удары по корпусу. Такой подход имитирует грубое физическое воздействие, которому устройство может подвергнуться в реальных условиях эксплуатации.

По завершении механического воздействия устройство осталось невредимым. Это подтвердило заявленную вандалозащищённость уровня IK8. Таким образом, применение тяжёлых инструментов и последующая проверка целостности образуют последовательность, прямо доказывающую ударопрочность.

Практика

Чек-лист по материалу

• Перед включением термокамеры поместить устройство внутрь, чтобы избежать повреждений.
• Подключить устройство к PoE-коммутатору и внутреннему монитору для мониторинга.
• Убедиться, что кабель CAT5 выдерживает экстремальные температуры.
• При тесте на жару использовать перчатки для защиты рук.
• После каждого теста проверять работоспособность видеосвязи и тачскрина.

Справка

Термины из видео

IP-рейтинг

Степень защиты оболочки от проникновения воды и пыли. IP65 означает полную защиту от пыли и защиту от водяных струй.

IK-рейтинг

Степень ударопрочности оболочки. IK8 соответствует защите от механических ударов энергией до 5 джоулей.

PoE

Power over Ethernet — технология передачи электрической энергии и данных по одному кабелю (витой паре).

DM7

Модель IP-видеодомофона Aiphone IXG-DM7-HIDA, подвергнутая тестированию.
