Тревожные входы/выходы и автономные правила на контроллерах TRASSIR СКУД

Введение в тревожные входы/выходы

Тревожные входы/выходы являются функциональной возможностью контроллеров TRASSIR СКУД. Они предназначены для обработки тревожных событий, поступающих от внешних источников, таких как пожарная сигнализация или любой сухой контакт. Использование тревожных входов/выходов позволяет интегрировать систему контроля доступа с оборудованием, формирующим сигналы тревоги.

Таким образом, контроллеры TRASSIR СКУД могут принимать сигналы от пожарной сигнализации или других устройств, замыкающих сухой контакт, и реагировать на них в рамках логики СКУД.

Принцип работы тревожных входов/выходов

При появлении сигнала на тревожном входе контроллер может обработать его на выходе и передать команду дальше. Это означает, что событие, зафиксированное на входе, инициирует ответное действие на выходе, которое может быть направлено на управление внешним устройством.

В частности, тревожные выходы позволяют управлять светофором или другими устройствами, для которых необходим контакт. Последовательность работы такова: сигнал поступает на вход, обрабатывается контроллером и через выход передаётся команда на подключённое оборудование, требующее контактного управления.

Автономные правила

Автономные правила выполняются непосредственно на самом контроллере. Это означает, что логика обработки событий размещается в устройстве, а не передаётся во внешний вычислительный центр.

Поскольку выполнение происходит на контроллере, правила работают независимо от наличия сети или связи с сервером. Даже при потере связи с сервером контроллер продолжает применять заданные правила, поэтому их работа не зависит от доступности внешней инфраструктуры.

Настройка автономного правила

Настройка начинается с задания имени правила. Затем выбирается контроллер и точки доступа, к которым правило будет применяться.

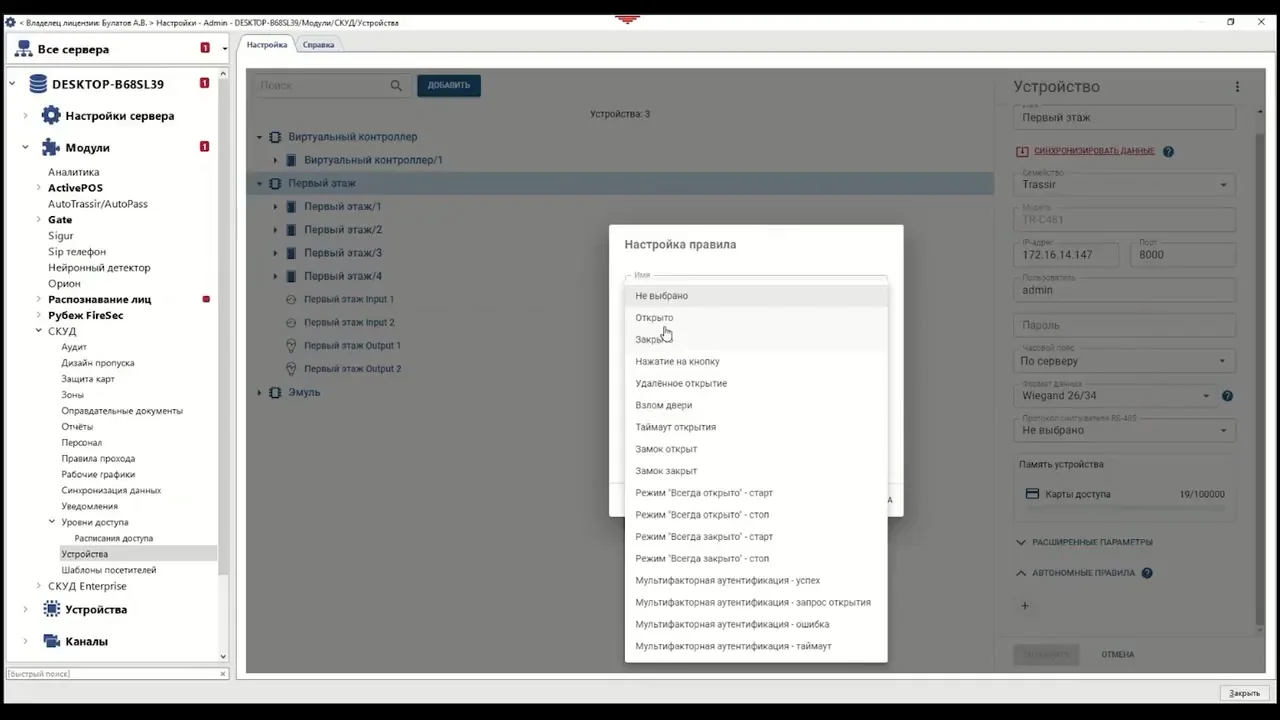

После этого выбирается событие, на которое должно реагировать правило, например проход на первом этаже или открытие запретной двери.

Завершающим шагом выбирается тип реакции: управление точками доступа или тревожными выходами. Таким образом, последовательность настройки — имя, контроллер и точки доступа, событие, тип реакции — определяет, какое событие и на каких точках доступа будет обрабатываться выбранным способом.

Управление точками доступа

Контроллер позволяет управлять не только той точкой доступа, через которую выполняется проход, но и другими точками доступа, подключёнными к этому же контроллеру. Это означает, что событие прохода на одной точке может стать командой для изменения режима работы других точек в пределах одного контроллера.

Например, при проходе через точку доступа на первом этаже можно открыть другие двери. Для этого предусмотрены два варианта: предоставить однократный доступ или раскрыть двери полностью. Выбор варианта определяет, будет ли доступ разовым либо дверь останется открытой для свободного прохода.

Такая логика полезна в магазинах: когда открывается основная дверь, вслед за ней открываются последующие двери, обеспечивая свободный доступ. Таким образом, последовательность действий выстраивается от прохода через первую точку доступа к управлению остальными дверями того же контроллера.

Управление тревожными выходами

Контроллер также позволяет управлять тревожными выходами. Это отдельный тип выходов, состояние которых можно изменять в рамках работы с контроллером.

Выход может замкнуться или разомкнуться в зависимости от изначального состояния. Иными словами, результат управляющего воздействия определяется тем, в каком состоянии выход находился до команды: он переходит в противоположное состояние — замыкается, если был разомкнут, или размыкается, если был замкнут.

Практика

Чек-лист по материалу

• Проверить наличие контроллера TRASSIR СКУД с поддержкой тревожных входов/выходов.
• Подключить источник тревожных событий (например, пожарную сигнализацию) к тревожному входу.
• Настроить автономное правило: задать имя, выбрать контроллер и точки доступа.
• Выбрать событие, по которому будет срабатывать правило (например, проход через точку доступа).
• Выбрать тип реакции: управление точками доступа или тревожными выходами.
• При управлении точками доступа указать, какие двери открыть и на какое время (однократно или полностью).
• При управлении тревожными выходами указать, какой выход замкнуть или разомкнуть.
• Проверить работу правила в автономном режиме (без связи с сервером).

Справка

Термины из видео

Тревожный вход

Вход контроллера, предназначенный для подключения датчиков или устройств, формирующих тревожный сигнал (например, пожарной сигнализации).

Тревожный выход

Выход контроллера, который может быть замкнут или разомкнут для управления внешними устройствами по заданному правилу.

Сухой контакт

Тип контакта, не имеющий собственного источника напряжения и используемый для замыкания или размыкания цепи.

Автономные правила

Правила, которые выполняются непосредственно на контроллере и не зависят от наличия связи с сервером или сетью.

Точка доступа

Элемент системы контроля доступа (например, дверь со считывателем), управляемый контроллером.
