«Тромбон IP-МО8»: модуль оповещения для сетевой системы «Тромбон IP»

Назначение и соответствие нормативам

Модуль оповещения «Тромбон IP-МО8» является ключевым элементом системы «Тромбон IP». Это означает, что именно на него возлагается выполнение основных функций оповещения, и от его работы зависит функционирование всей системы в целом.

Система «Тромбон IP» позволяет строить системы любой сложности и масштаба без центрального сервера. Отсутствие центрального сервера упрощает архитектуру, повышает отказоустойчивость и снижает затраты на развёртывание и обслуживание.

Построение системы соответствует обновлённым СП 3.13130 и СП 484, а также требованиям антитеррористической защищённости. Таким образом, использование модуля «Тромбон IP-МО8» обеспечивает выполнение актуальных нормативных требований в области пожарной безопасности и антитеррористической защищённости.

Приём сигналов и запуск оповещения

Модуль принимает сигналы от приборов пожарной сигнализации и систем ГОиЧС через соответствующие входы. Это позволяет интегрировать модуль с существующими системами обнаружения пожара и оповещения о чрезвычайных ситуациях.

После приёма сигналов автоматически запускаются сценарии оповещения. Автоматический запуск обеспечивает оперативное реагирование без участия человека, что особенно важно в критических ситуациях.

Передача тревожных и голосовых сообщений возможна как в автоматическом, так и в ручном режиме. Наличие ручного режима позволяет оператору при необходимости взять управление на себя и передать сообщение адресно или по всей системе.

Трансляция сообщений и управление зонами

Сообщения транслируются через речевые пожарные IP-оповещатели «Глагол». Заранее записанные сообщения хранятся во встроенной памяти прибора. Передача сообщений осуществляется в необходимые зоны оповещения согласно заданному алгоритму.

В ручном режиме оператор может передать голосовое сообщение через встроенный микрофон в одну зону, группу зон или сразу на весь объект.

Масштабирование и объединение систем

Модуль позволяет объединять неограниченное количество локальных систем оповещения в единую сеть благодаря обмену информацией между модулями.

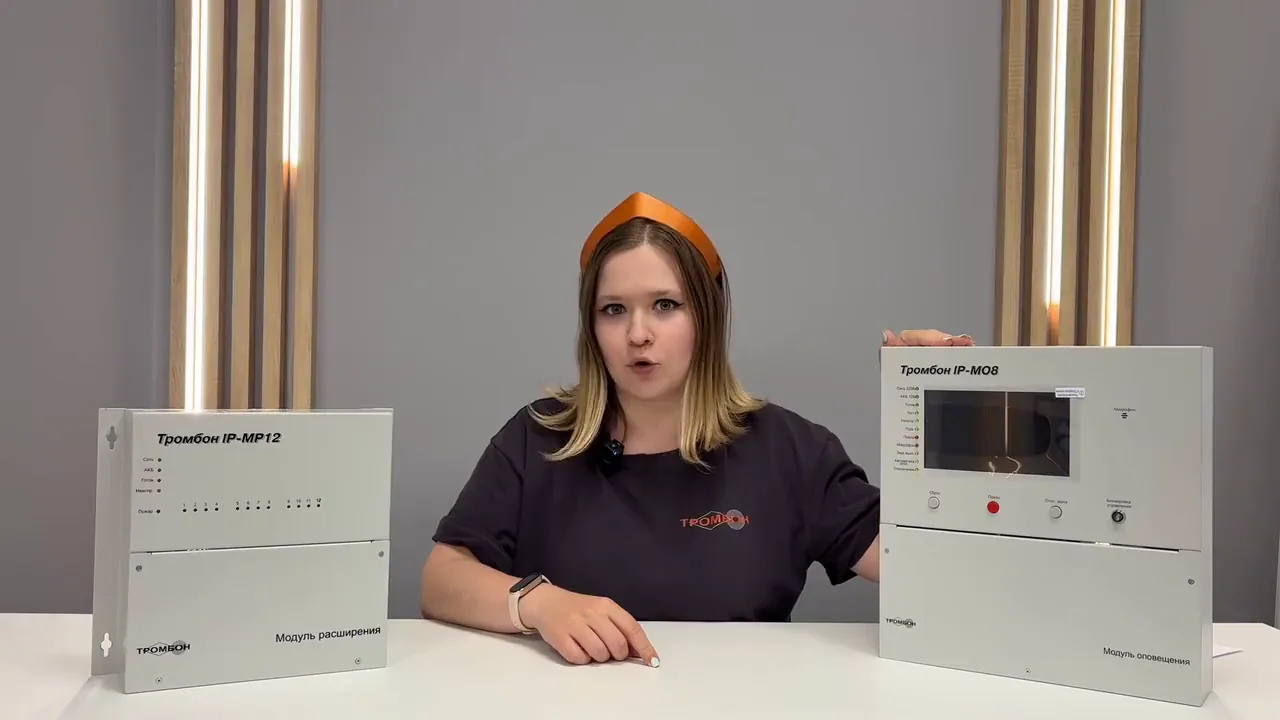

Модуль расширения «Тромбон IP-MR12» работает в паре с «Тромбон IP-МО8» и добавляет 12 дополнительных тревожных входов.

Это позволяет масштабировать систему без изменения общей архитектуры объекта.

Контроль и диагностика

«Тромбон IP-МО8» обеспечивает контроль линий связи с приборами пожарной сигнализации на обрыв и короткое замыкание. Это позволяет своевременно выявлять неисправности и поддерживать работоспособность системы оповещения.

При использовании IP-усилителей с функцией контроля линии речевого оповещения осуществляется непрерывный контроль состояния линии трансляции. Таким образом, система постоянно отслеживает целостность речевого тракта, что гарантирует надежную передачу сигналов оповещения.

В приборе реализованы самодиагностика, журнал событий и постоянный контроль состояния всех функциональных блоков системы. Эти механизмы обеспечивают всесторонний мониторинг и возможность анализа работы оборудования для оперативного реагирования на отклонения.

Настройка, интеграция и дополнительные возможности

Встроенный WebServer позволяет настраивать и контролировать систему через обычный браузер. Это упрощает конфигурирование и мониторинг состояния без необходимости установки специализированного программного обеспечения.

Для интеграции с внешними системами предусмотрен протокол API. Благодаря этому «Тромбон IP-МО8» может обмениваться данными с другими компонентами инфраструктуры, расширяя функциональные возможности.

Встроенная голосовая модель автоматически озвучивает события системы. Это обеспечивает дополнительное информирование оператора и повышает удобство эксплуатации.

Практика

Чек-лист по материалу

• Проверить соответствие проектируемой системы требованиям СП 3.13130 и СП 484.
• Подключить модуль «Тромбон IP-МО8» к приборам пожарной сигнализации и системам ГОиЧС через соответствующие входы.
• Настроить сценарии оповещения и алгоритмы распределения сообщений по зонам.
• Записать необходимые голосовые сообщения во встроенную память прибора.
• При необходимости добавить модуль расширения «Тромбон IP-MR12» для увеличения числа тревожных входов.
• Обеспечить контроль линий связи и трансляции, использовать самодиагностику и журнал событий.
• Настроить удалённый доступ через встроенный WebServer и при необходимости интегрировать систему по API.

Справка

Термины из видео

СП 3.13130

Свод правил, устанавливающий требования к системам оповещения и управления эвакуацией людей при пожаре.

СП 484

Свод правил, содержащий требования к системам противопожарной защиты, включая оповещение.

СОУЭ

Система оповещения и управления эвакуацией людей при пожаре.

ГОиЧС

Гражданская оборона и чрезвычайные ситуации; система, сигналы которой могут приниматься модулем.

Тромбон IP-МО8

Модуль оповещения, ключевой элемент сетевой системы звукового вещания «Тромбон IP», принимающий сигналы и запускающий сценарии оповещения.

Тромбон IP-MR12

Модуль расширения, работающий в паре с «Тромбон IP-МО8» и добавляющий 12 дополнительных тревожных входов.

IP-оповещатели «Глагол»

Речевые пожарные оповещатели, через которые транслируются тревожные и голосовые сообщения.

WebServer

Встроенный веб-сервер, позволяющий настраивать и контролировать систему через обычный браузер.

API

Программный интерфейс для интеграции системы с внешними системами.
