Умный IP-домофон SECRET TOP T4 API: обзор и схемы подключения

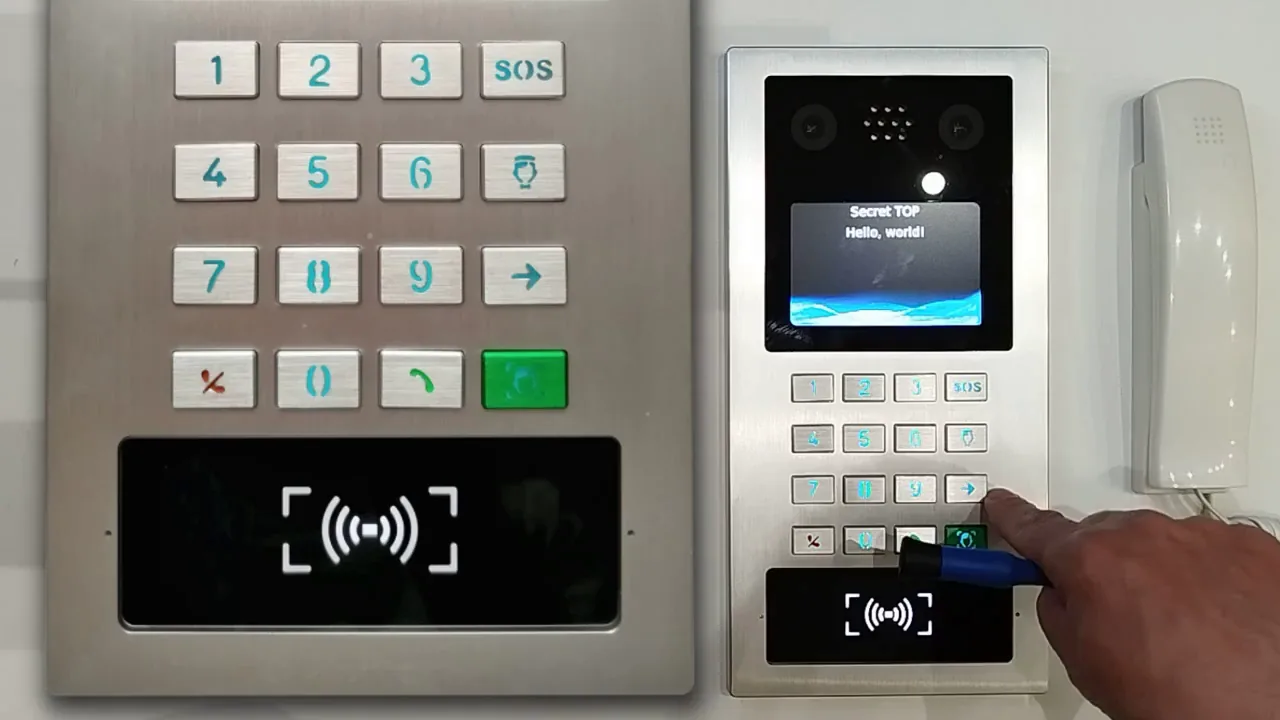

Общие сведения о панели

Панель называется SECRET TOP T4 и имеет открытый API. При первом включении она перезагружается три раза, а затем продолжает перезагружаться каждые 10 минут до тех пор, пока не будет подключена к интернету. Такое поведение является нормальным и не свидетельствует о неисправности.

Устройство оснащено металлическим закаленным стеклом и стандартной клавиатурой. На панели расположены кнопки: сброс, вызов, SOS, консьерж, prefix, а также функция распознавания по лицу. Дополнительно имеются считыватель карт, микрофоны, две камеры (IP и аналоговая) и динамик.

Питание и подключение замка

Питание панели осуществляется от PoE-инжектора с параметрами 48V 1A. Панель имеет выход 12V, который предназначен для питания кнопки выхода, коммутатора и простого магнитного замка. Однако для магнитного замка с потреблением 1-2 А требуется дополнительный блок питания, так как выход панели не рассчитан на такую нагрузку.

Важно учитывать, что если замок не подключен, кнопка открывания не будет работать. Поэтому для корректного функционирования необходимо обеспечить подключение замка в соответствии с указанными требованиями по питанию.

Вызов на трубку

Для вызова абонента 23 квартиры на коммутаторе необходимо набрать номер 23, после чего произойдет вызывной сигнал. Снятие трубки абонентом устанавливает соединение. Важно отметить, что стандартные ключи от UFA в данной конфигурации отсутствуют, поэтому идентификация по ключам не используется.

Новая панель, установленная в системе, не имеет записанных ключей, что означает, что все вызовы инициируются только набором номера квартиры. Это упрощает процесс вызова, но исключает возможность использования ключей для доступа или вызова.

Последовательность действий при вызове: набрать номер, дождаться вызывного сигнала, абонент снимает трубку — после этого устанавливается двусторонняя связь. Отсутствие ключей не влияет на этот процесс, так как вызов не требует аутентификации.

Схемы подключения

При рассмотрении схем подключения были проанализированы различные варианты, включая подключение плюсов кнопки «Визит». Эта кнопка обычно используется для вызова абонента без набора номера, но в данном случае ее функциональность может быть ограничена из-за отсутствия записанных ключей.

Схемы подключения включают соединение коммутатора с трубками квартир, а также подключение панели вызова. Важно правильно определить полярность и назначение контактов, особенно для кнопки «Визит», чтобы обеспечить корректную работу системы.

При монтаже необходимо следовать стандартным схемам, учитывая, что новая панель не имеет ключей, что может потребовать дополнительной настройки или использования альтернативных методов вызова, таких как набор номера.

Сенсорная кнопка «Визит»

Сенсорная кнопка «Визит» представляет собой ключевой элемент управления, который обеспечивает высокую надежность срабатывания даже в условиях использования толстой перчатки с начесом. Это достигается за счет того, что кнопка является сенсорной, то есть реагирует на прикосновение, а не на механическое нажатие. Благодаря этому, она работает отлично, обеспечивая точную и мгновенную реакцию на команду пользователя.

Важно отметить, что сенсорная технология, применяемая в кнопке «Визит», позволяет избежать проблем, связанных с механическим износом или заеданием, которые характерны для традиционных кнопок. Даже при использовании плотной перчатки, которая может препятствовать нажатию, сенсорный механизм улавливает прикосновение через материал, что гарантирует стабильную работу в любых условиях. Это делает кнопку особенно удобной для использования в холодное время года или в средах, где требуется защита рук.

Таким образом, сенсорная кнопка «Визит» сочетает в себе инновационный подход и практичность, обеспечивая пользователю уверенность в том, что управление устройством будет эффективным даже при ношении защитной экипировки. Ее надежность и простота использования делают ее незаменимым элементом в системах, где важна быстрая и безотказная реакция.

Практика

Чек-лист по материалу

• Проверить, что панель подключена к интернету, чтобы избежать периодических перезагрузок.
• Убедиться, что магнитный замок подключен, иначе кнопка открывания не работает.
• Для мощного замка (1-2 А) использовать дополнительный блок питания.
• При первом включении дождаться трех перезагрузок и подключения к интернету.
• Проверить работу считывателя карт и кнопки «Визит».

Справка

Термины из видео

PoE-инжектор

Устройство для подачи питания и данных по одному кабелю витой пары.

Магнитный замок

Электромагнитный замок, удерживающий дверь за счет магнитного поля.

Сенсорная кнопка

Кнопка, реагирующая на прикосновение без механического нажатия.

Считыватель карт

Устройство для чтения идентификационных карт доступа.

API

Программный интерфейс приложения, позволяющий взаимодействовать с устройством программно.
