Умный замок за копейки: сборка СКУД из модулей с NFC, Wi-Fi и смартфоном

Идея и компоненты

Автор решил собрать систему контроля доступа самостоятельно из отдельных модулей, чтобы сэкономить. Вместо покупки готового комплекта он выбрал компоненты по отдельности, что позволило гибко подойти к выбору и, возможно, снизить затраты.

В состав системы вошли: контроллер SCR02D, считыватель, Wi-Fi реле Tuya, электромеханический замок, блок питания на 19.5 В, понижающий преобразователь на 12 В и блок управления замком (БУЗ). Замок был приобретен бэушный, в нерабочем состоянии, но после переборки и смазки он стал функционировать.

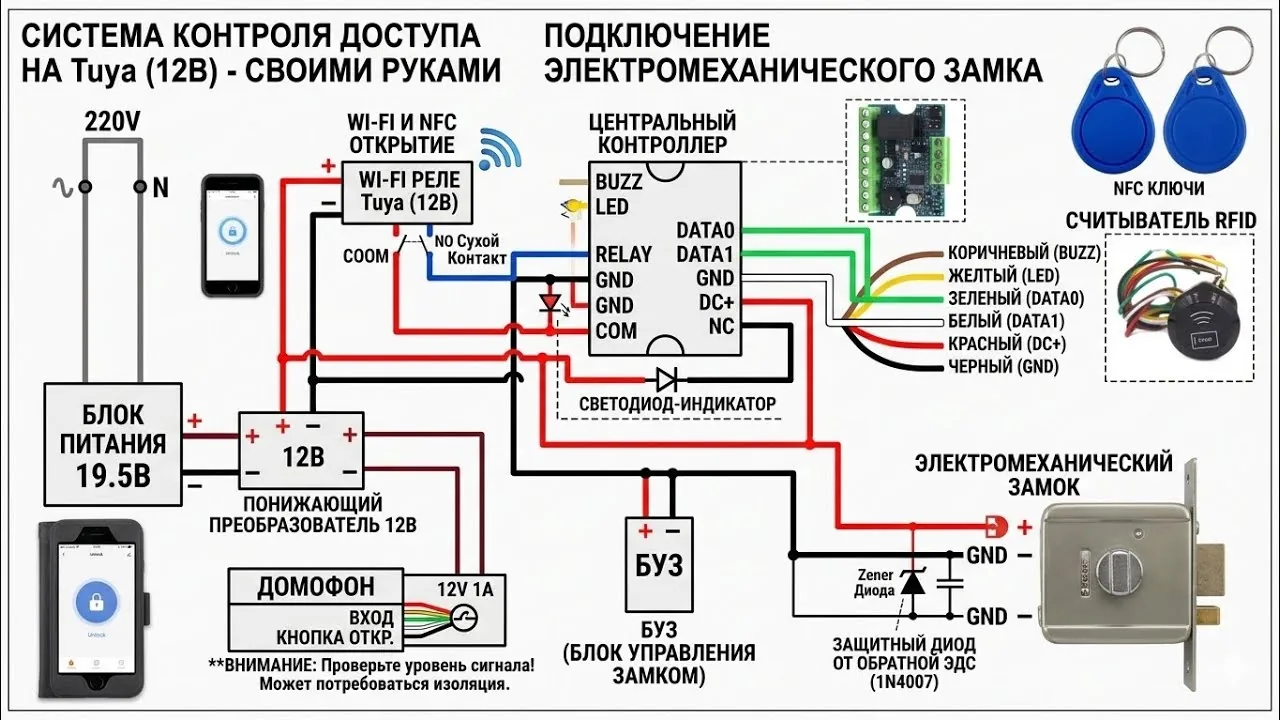

Схема подключения

Питание системы организовано следующим образом: 220 В подается на блок питания, который выдает 19.5 В. Далее напряжение понижается до 12 В с помощью понижающего преобразователя. Это необходимо для питания контроллера и других компонентов, рассчитанных на 12 В.

Контроллер подключается к считывателю: зеленый провод — DATA1, белый — DATA0, коричневый — BUZ, желтый — LED. Важно установить перемычку на контроллере, соединяющую DC+ и COM, иначе контроллер не будет работать. К замку идут провода GND и NO, между ними ставится диод, ориентированный серой полосой к GND, что защищает цепь от обратных токов.

Wi-Fi реле подключается к питанию и контактам контроллера, что позволяет управлять замком удаленно через приложение. Такая схема обеспечивает как локальное управление через считыватель, так и дистанционное через Wi-Fi.

Настройка контроллера

При первом включении контроллера необходимо запрограммировать мастер-ключ. Это действие задаёт базовый уровень доступа и позволяет в дальнейшем добавлять или удалять ключи. Без мастер-ключа невозможно выполнить последующие операции по настройке системы.

Для сброса памяти контроллера перемычку устанавливают на первую пару контактов (J1), а затем на третью (J3) для записи ключей. Такая последовательность действий обеспечивает очистку предыдущих данных и подготовку устройства к приёму новых ключей. Важно строго соблюдать порядок переключения перемычки, чтобы избежать ошибок в работе.

Запись нового ключа выполняется в следующем порядке: сначала подносят мастер-ключ, затем новый ключ, и снова мастер-ключ. Эта последовательность подтверждает права на добавление и фиксирует новый идентификатор в памяти. Кроме того, смартфон можно использовать как ключ, поднося его к считывателю, что расширяет способы доступа.

Дополнительные возможности

Звук контроллера можно приглушить, наклеив изоленту на динамик. Это простое механическое решение позволяет снизить уровень шума при срабатывании замка, что может быть полезно в ночное время или в помещениях с повышенными требованиями к тишине.

Wi-Fi реле позволяет управлять замком через приложение Smart Life/Tuya Smart. Для этого необходимо подключить реле к контроллеру и настроить его в соответствующем приложении, после чего появляется возможность дистанционного открытия замка со смартфона.

Интеграция с домофоном реализуется следующим образом: при нажатии кнопки на домофоне на его выходе появляется 12В на несколько секунд. Однако для корректной работы с контроллером требуется БУЗ (блок управления замком), который преобразует сигнал и обеспечивает совместимость устройств.

Практические рекомендации

При выборе блока питания для электрозамка важно учитывать его потребление. Замок потребляет 2.6А, поэтому блок питания должен обеспечивать ток не менее 3А. Это гарантирует стабильную работу и запас мощности, что особенно важно при пиковых нагрузках, например, при открывании замка.

Если подключение осуществляется от домофона, необходимо использовать блок управления замком (БУЗ). Его задача — накапливать энергию для формирования импульса, который открывает замок. Без БУЗ импульс может быть недостаточным, что приведёт к нестабильной работе или поломке устройства.

Для наглядности автор подготовил схему подключения, которая доступна в видео. Рекомендуется внимательно изучить её перед монтажом, чтобы избежать ошибок и обеспечить корректное соединение всех элементов системы.

Практика

Чек-лист по материалу

• Подготовить компоненты: контроллер SCR02D, считыватель, Wi-Fi реле Tuya, замок, БП 19.5В, понижайка 12В, БУЗ, диод, провода.
• Собрать схему: подключить питание, контроллер, считыватель, замок, реле.
• Установить перемычку на контроллере между DC+ и COM.
• Подключить диод между GND и NO замка (серой полосой к GND).
• При первом включении запрограммировать мастер-ключ.
• Настроить Wi-Fi реле в приложении Smart Life/Tuya Smart.
• Проверить работу с ключами, смартфоном и через приложение.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

SCR02D

Автономный контроллер доступа, поддерживающий карты и брелоки NFC 13.56 МГц.

Считыватель

Устройство для чтения карт/брелоков и передачи данных контроллеру.

Wi-Fi реле Tuya

Умное реле, управляемое через приложение Smart Life/Tuya Smart по Wi-Fi.

БУЗ

Блок управления замком, накопительное устройство для подачи импульса на замок.

Электромеханический замок

Замок, открываемый электрическим импульсом.

Мастер-ключ

Ключ, используемый для программирования других ключей в системе.
