Усилитель LPA-EVA-8500: панели, зоны и подключение резервного питания

Передняя панель: индикаторы питания, неисправности и сигнала

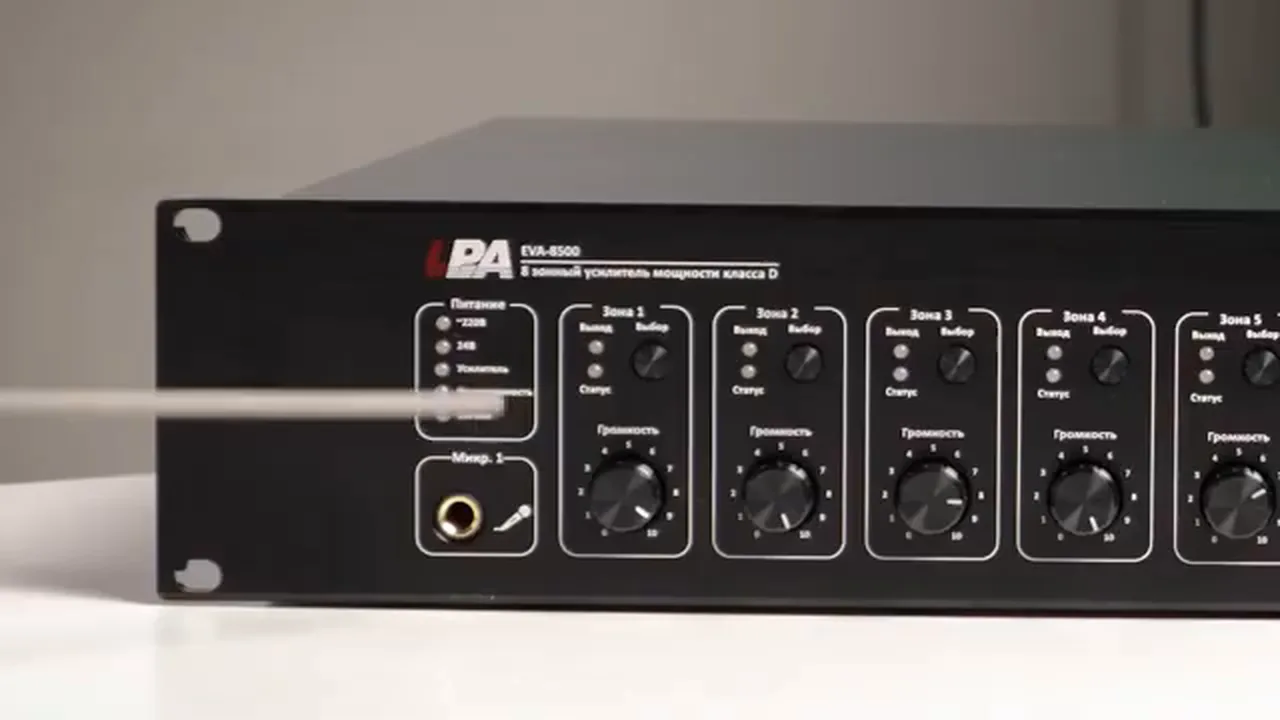

На передней панели усилителя расположен блок индикаторов, который отвечает за состояние основного питания 220 В, резервного питания 24 В и состояние самого усилителя (индикатор «усилитель»).

Далее расположены обобщённый индикатор неисправности, который загорается при возникновении любой неисправности на данном блоке, и индикатор «сигнал», который загорается при трансляции любого речевого сигнала, проходящего через усилитель.

Приоритетный микрофон и приоритезация сигналов

Ниже расположен разъём для подключения микрофона — это приоритетный микрофон, работающий в рамках только этого блока. При подаче сигнала на микрофонный вход отключается трансляция всех остальных аудиосигналов, подаваемых на усилитель, и транслируется то, что подаётся на микрофонный вход.

Все параметры приоритезации настраиваются через программное обеспечение. Если сетевой приоритет в системе всегда выше локального, то при поступлении аудиосигналов от контроллера системы LPA EVMA или от микрофонных консолей системы LPA EVA происходит прерывание локальной музыкальной трансляции и транслируется то, что поступает извне.

Зоны: громкость, активация и контроль линий

Для каждой из восьми зон есть независимый регулятор громкости при музыкальной трансляции; трансляция системы оповещения не имеет аттенюации и идёт всегда на максимальной громкости.

Клавиша активации зоны позволяет вручную активировать зону и запустить в неё локальную музыкальную трансляцию. За состояние линии трансляции зоны отвечают индикаторы «выход» и «статус»; индикатор «статус» загорается при неисправности в линии — коротком замыкании, замыкании на землю или обрыве.

Линейные входы и клавиша «Все вызовы»

Блок управления линейными входами содержит регуляторы чувствительности линейных и микрофонных входов, которые располагаются на задней панели блока. Блок индикаторов над регуляторами показывает, какой источник сейчас подключен к усилителю и на каком из входов присутствует аудиосигнал.

Клавиша «Все вызовы» активирует все линии трансляции и все зоны оповещения одновременно; при этом трансляция не запустится, но все зоны активируются.

Задняя панель: выходы на линии и подключение громкоговорителей

В левой части задней панели расположены восемь выходов на линии трансляции; каждый выход включает пятиконтактную колодку для подключения линий громкоговорителей.

При использовании двухпроводной линии трансляции громкоговорители подключаются к клеммам H и C; при трёхпроводной линии задействуется третья линия E. При подключении к линии E через неё проходят только тревожные сообщения, только при переходе системы в тревожный режим работы; если подключить громкоговорители контактом E и C, музыкальная трансляция в них не пойдёт, пойдёт только тревожное оповещение. Рекомендуется подключать громкоговорители к клеммам H и C.

Резервный усилитель, триггеры, сетевые порты и резервное питание

Верхний четырёхконтактный разъём — выход линейного сигнала для подключения к резервному усилителю, а обратно приходящая 100-вольтовая линия идёт на двухконтактный разъём от резервного усилителя. При выходе из строя основного усилителя блок автоматически переключается на резервный; это настраивается через программное обеспечение. В качестве резервного усилителя рекомендуется использовать одноканальный 500-ваттный усилитель LPA EVA 500 из линейки LPA EVA.

Четыре группы контактов отвечают за триггерные входы и выходы; на каждом блоке по восемь триггерных выходов, их замыкание можно программировать по замыканию входных триггеров, но не по внутреннему событию. Два сетевых порта подключают блок к сети системы LPA EVA через сетевой коммутатор; два порта CAN предназначены для подключения блоков резервного питания LPA EVA.

К контроллеру LPA EVMA можно подключить всего один блок резервного питания по шине CAN, а к усилителю 8500 — до трёх блоков; подключение между блоками происходит шлейфом от одного блока к другому. Один и тот же блок резервного питания по шине CAN не может быть подключен и к усилителю, и к контроллеру системы: это закольцовывает шину CAN, что может привести к некорректной работе системы. Далее расположены разъём для подключения резервного питания 24 В от блока резервного питания, заземляющая клемма, разъём для подключения питания 220 В и клавиша включения питания блока.

Практика

Чек-лист по материалу

• Проверить индикаторы основного питания 220 В, резервного питания 24 В и состояния усилителя на передней панели.
• Настроить параметры приоритезации через программное обеспечение, включая приоритетный микрофонный вход.
• Для каждой из восьми зон выставить независимый регулятор громкости музыкальной трансляции и проверить индикаторы «выход» и «статус».
• Подключать громкоговорители к клеммам H и C; клемму E задействовать только для тревожных сообщений при трёхпроводной линии.
• При выходе из строя основного усилителя настроить через программное обеспечение автоматическое переключение на резервный усилитель LPA EVA 500.
• Подключить блоки резервного питания по шине CAN шлейфом, не более трёх блоков на усилитель, и не закольцовывать шину CAN с контроллером.
• Подключить резервное питание 24 В, заземляющую клемму и питание 220 В, затем включить питание клавишей.

Справка

Термины из видео

LPA-EVA-8500

Сетевой усилитель со встроенным усилителем на 500 Вт, поддерживающий до восьми зон оповещения.

Приоритетный микрофонный вход

Разъём для подключения микрофона, работающий в рамках только этого блока; при подаче сигнала отключает трансляцию всех остальных аудиосигналов, поданных на усилитель.

Клеммы H и C

Клеммы, к которым рекомендуется подключать громкоговорители при двухпроводной линии трансляции.

Клемма E

Третья линия при трёхпроводной линии трансляции, через которую проходят только тревожные сообщения при переходе системы в тревожный режим работы.

Шина CAN

Шина для подключения блоков резервного питания LPA EVA; к усилителю можно подключить до трёх блоков, закольцовывать шину с контроллером нельзя.

Триггерные входы и выходы

Четыре группы контактов на задней панели; на каждом блоке по восемь триггерных выходов, замыкание которых программируется по замыканию входных триггеров.

LPA EVA 500

Одноканальный 500-ваттный усилитель из линейки LPA EVA, рекомендуемый в качестве резервного усилителя.
