Условные обозначения слаботочных систем: как читать оборудование на чертеже

Зачем нужны условные обозначения на чертежах

На плане редко видим фотографию камеры, розетки или контроллера, вместо этого используется небольшой условный знак. Задача инженера — по знаку понять, какое реальное устройство за ним стоит, какую функцию оно выполняет и как будет подключаться.

Чертёж должен передавать большое количество информации без огромного количества текста, поэтому оборудование показывается условными обозначениями. Один небольшой символ может обозначать конкретную точку подключения или физическое устройство.

Три группы элементов при чтении чертежа

Первая группа — оконечное устройство, например, розетка RJ45, считыватель или датчик. Вторая группа — управляющее оборудование: в СКС это телекоммуникационный шкаф с установленным коммутатором, для СКУД или ОПС — контроллер. Третья группа — связи, линии, которые показывают соединение между элементами.

Такое разделение сильно упрощает чтение чертежа.

Примеры обозначений в СКС и важность легенды

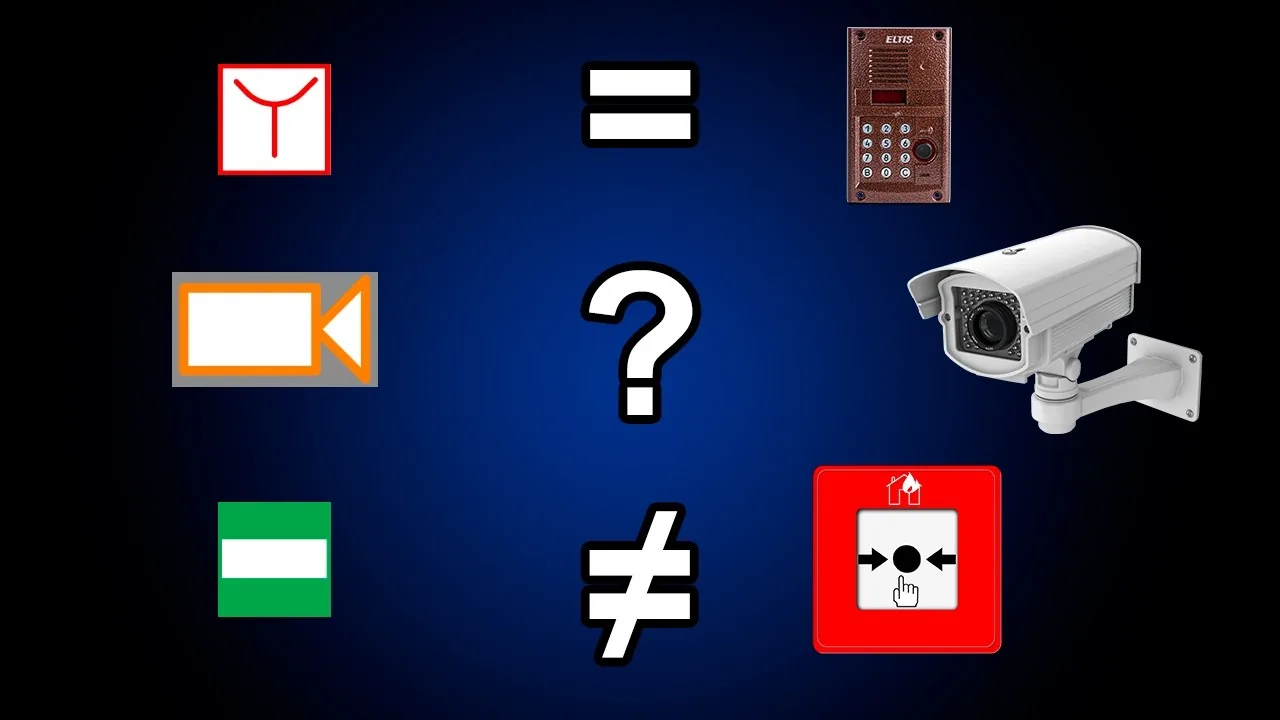

В СКС используются обозначения розетки RJ45, двойной розетки, телекоммуникационного шкафа и коммутатора. Конкретный внешний вид условных обозначений может отличаться в разных стандартах, организациях и шаблонах проектов. Нельзя ориентироваться только на картинку — всегда смотрим легенду и условные обозначения конкретного проекта.

Точка RJ45 на плане означает только место подключения пользователя, за ней должна существовать реальная физическая линия, которая проходит по трассе и приходит в коммутационное место, обычно в телекоммуникационном шкафу.

Обозначения в видеонаблюдении, СКУД и охранно-пожарных системах

В видеонаблюдении символ камеры обозначает реальное оборудование; важно учитывать направление обзора и способ подключения кабельной линии. В IP-видеонаблюдении камера обычно подключается по сети, а питание может передаваться по PoE; линия приходит к сетевому оборудованию и системе видеозаписи.

В СКУД могут быть считыватель, кнопка выхода, замок и контроллер; считыватель получает данные от карты, кнопка подаёт команду на выход, замок физически блокирует или разблокирует дверь, контроллер связывает элементы и управляет логикой доступа.

В охранных и пожарных системах датчик контролирует состояние помещения или объекта, кнопка или извещатель передаёт событие, центральный прибор принимает и обрабатывает сигналы.

Линии на чертеже: физические и логические связи

Линия на чертеже может показывать физическую кабельную связь, а в некоторых схемах — логическую связь между элементами. Нельзя автоматически считать любую линию одним и тем же типом кабеля.

Нужно смотреть на маркировку, тип линии, пояснение и легенду проекта. Хороший проектировщик понимает, что именно эта линия должна означать в данном чертеже.

Практика и главный принцип чтения чертежа

Одна из главных ошибок новичка — выучить несколько десятков значков и считать, что научился читать проект. Инженерное понимание начинается с вопросов: где установлена камера, что она должна видеть, чем подключается, куда приходит кабель, какое оборудование принимает сигнал, что произойдёт с информацией дальше.

Для практики нужно взять простой план слаботочной системы и найти на нём точки RJ-45, телекоммуникационный шкаф, камеры, линии связи и устройства СКУД, для каждой точки ответить на вопрос: что это и куда она должна прийти. Нужно мысленно пройти физическую цепочку: точка, кабель, коммутация, оборудование и функция.

Практика

Чек-лист по материалу

• Возьмите любой простой план слаботочной системы.
• Найдите на нём точки RJ-45, телекоммуникационный шкаф, камеры, линии связи и устройства СКУД.
• Для каждой точки ответьте на вопрос: что это и куда она должна прийти?
• Мысленно пройдите физическую цепочку: точка, кабель, коммутация, оборудование и функция.
• Проверьте, что вы различаете оконечные устройства, управляющее оборудование и связи.
• Всегда смотрите легенду и условные обозначения конкретного проекта, не полагайтесь только на внешний вид символа.

Справка

Термины из видео

Условное обозначение

Короткая запись реального элемента системы, используемая на чертежах для передачи информации без большого количества текста.

Оконечное устройство

Устройство, устанавливаемое на месте пользователя или объекта, например, розетка RJ45, считыватель или датчик.

Управляющее оборудование

Оборудование, которое управляет работой системы или связывает элементы, например, телекоммуникационный шкаф с коммутатором, контроллер СКУД или ОПС.

Связи (линии)

Линии на чертеже, которые показывают соединение между элементами; могут обозначать физическую кабельную или логическую связь.

СКС

Структурированная кабельная система; в контексте урока — система, где используются розетки RJ45, телекоммуникационные шкафы и коммутаторы.

СКУД

Система контроля и управления доступом; включает считыватель, кнопку выхода, замок и контроллер.

ОПС

Охранно-пожарная система; включает датчики, кнопки, извещатели и центральный прибор.

PoE

Технология передачи питания по сетевому кабелю; в IP-видеонаблюдении питание камеры может передаваться по PoE.

Легенда

Раздел проекта, где приведены условные обозначения и их расшифровка; всегда нужно смотреть легенду конкретного проекта.
