Установка камеры видеонаблюдения: прокладка кабеля и соединение проводов

Введение и план установки

Автор начинает с демонстрации того, как будет прокладывать камеру и кабель. Он планирует установить одну камеру на входе, чтобы видеть часть улицы и вход. Вторая камера будет на беседке для обзора почти всей территории. Камера на беседке будет установлена на крыше, до нее примерно 20 метров.

Таким образом, автор сначала определяет точки установки камер, затем переходит к прокладке кабеля. Это позволяет сразу учесть необходимую длину и маршрут. Сначала он намечает, где именно будет размещена каждая камера, чтобы понимать, откуда и куда нужно тянуть кабель. Затем он оценивает расстояние до каждой точки, чтобы рассчитать необходимую длину кабеля. После этого он определяет маршрут прокладки, чтобы кабель проходил удобно и безопасно. Такой порядок действий помогает избежать ошибок и лишних затрат. В результате автор получает четкий план, которому следует при монтаже.

Прокладка кабеля через кабель-канал

Для прокладки кабеля автор использует кабель-канал, который временно крепится к забору. Чтобы просунуть штекер, он отрезает часть кабель-канала. Затем применяет тонкую трубку, чтобы протянуть кабель внутри канала.

Кабель закреплен проволокой к ручке и протягивается с другого конца. Такой метод позволяет аккуратно и надежно проложить кабель по забору. Сначала автор крепит кабель-канал к забору, но временно, чтобы можно было его снять или переместить при необходимости. Затем он отрезает часть кабель-канала, чтобы через отверстие можно было просунуть штекер. После этого он берет тонкую трубку и просовывает ее внутрь канала, чтобы протянуть кабель. Кабель он прикрепляет проволокой к ручке, чтобы было удобно тянуть. Протягивание происходит с другого конца канала, что позволяет равномерно распределить кабель. В результате кабель оказывается внутри канала, защищенный от внешних воздействий.

Монтаж распределительной коробки

Автор пропилил отверстие для кабеля, чтобы обеспечить его ввод в помещение. Гофра не крепится снаружи, чтобы ее не повредили, она будет в чехле. Это решение позволяет защитить гофрированную трубу от внешних механических воздействий.

Стык решено сделать в распределительной коробке. Коробка прикручена, кабель заведен, соединения будут внутри. Таким образом, все электрические соединения будут защищены внутри корпуса коробки, что обеспечивает безопасность и удобство обслуживания. Сначала автор пропиливает отверстие в стене, чтобы можно было завести кабель внутрь помещения. Затем он не крепит гофру снаружи, а помещает ее в чехол, чтобы защитить от повреждений. Далее он устанавливает распределительную коробку, прикручивая ее к поверхности. После этого он заводит кабель в коробку и выполняет соединения внутри. В результате все соединения оказываются внутри коробки, что предотвращает доступ к ним и защищает от внешних воздействий.

Подготовка и проверка кабеля

Перед установкой камеры автор зачищает контакты, чтобы обеспечить надежное электрическое соединение. Кабель проверялся до протягивания, все работало, что гарантирует его исправность.

Соединение выполнено на скорую руку, проверено — все нормально. Это подтверждает работоспособность соединения, несмотря на быстрый монтаж. Камера будет немного ниже, чтобы не мешать, что обеспечивает удобство эксплуатации и предотвращает возможные помехи. Сначала автор зачищает контакты, чтобы обеспечить хороший контакт. Затем он проверяет кабель до протягивания, чтобы убедиться в его исправности. После протягивания он выполняет соединение на скорую руку и сразу проверяет его. Если все работает, значит, соединение выполнено правильно. Камера устанавливается немного ниже, чтобы не создавать помех. В результате достигается надежная работа и удобство.

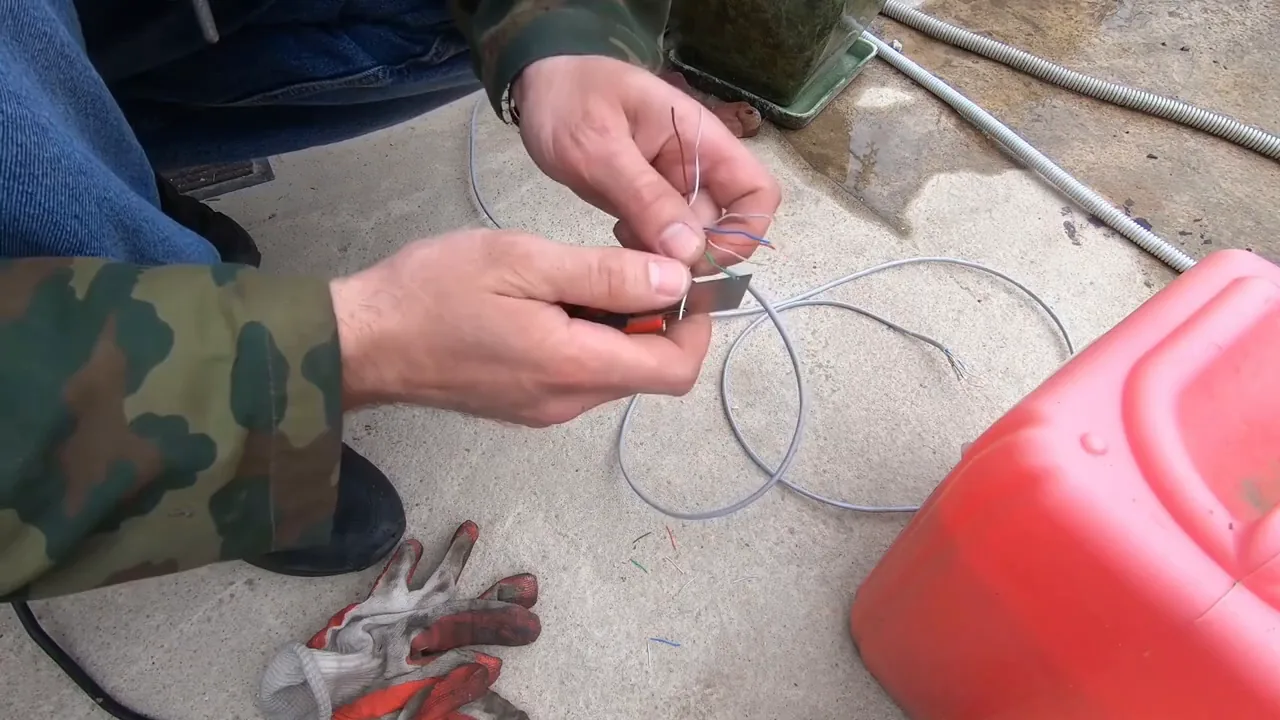

Соединение проводов

Провода заведены в помещение, и спаивать их не будут. Соединение будет выполнено скруткой, при этом качество сигнала не должно измениться. Это важно, так как от качества соединения зависит стабильность работы камеры.

Витая пара состоит из сплетенных проводов, например, коричневого и белого с коричневой полоской. При соединении необходимо учитывать эту особенность, чтобы обеспечить надежный контакт. Скрутка должна быть выполнена плотно, чтобы избежать потерь сигнала.

Все изолируется, соединяются обе стороны. Это гарантирует защиту от короткого замыкания и внешних воздействий. После изоляции соединение готово к проверке. Сначала провода заводятся в помещение, и автор решает не спаивать их. Затем он выполняет скрутку, учитывая, что витая пара состоит из сплетенных проводов. Он плотно скручивает провода, чтобы обеспечить надежный контакт. После этого он изолирует соединение с обеих сторон. В результате соединение защищено и готово к проверке.

Проверка работы камеры

После соединения автор проверяет работу. На экране появилось изображение. Это свидетельствует о том, что соединение выполнено правильно и сигнал передается.

Видно очень даже неплохо. Качество изображения удовлетворительное, что подтверждает отсутствие потерь сигнала из-за скрутки. Таким образом, цель достигнута. Сначала автор включает камеру и смотрит на экран. Появление изображения означает, что сигнал доходит. Затем он оценивает качество изображения и убеждается, что оно удовлетворительное. Это подтверждает, что скрутка не ухудшила сигнал. В результате цель установки и проверки камеры достигнута.

Практика

Чек-лист по материалу

• Подготовить кабель-канал и кабель для прокладки.
• Отрезать часть кабель-канала для удобства протяжки штекера.
• Протянуть кабель через кабель-канал с помощью проволоки.
• Закрепить кабель-канал на заборе (временно).
• Пропилить отверстие для ввода кабеля в помещение.
• Установить распределительную коробку для соединений.
• Зачистить контакты кабеля перед подключением.
• Соединить провода методом скрутки и изолировать.
• Проверить работоспособность камеры до окончательной установки.

Справка

Термины из видео

Кабель-канал

Трубка или короб для прокладки кабеля, защищающий его от внешних воздействий.

Витая пара

Тип кабеля, в котором провода попарно скручены для уменьшения помех.

Распределительная коробка

Коробка для размещения соединений проводов и защиты их от влаги и пыли.

Гофра

Гофрированная трубка для защиты кабеля от механических повреждений.
