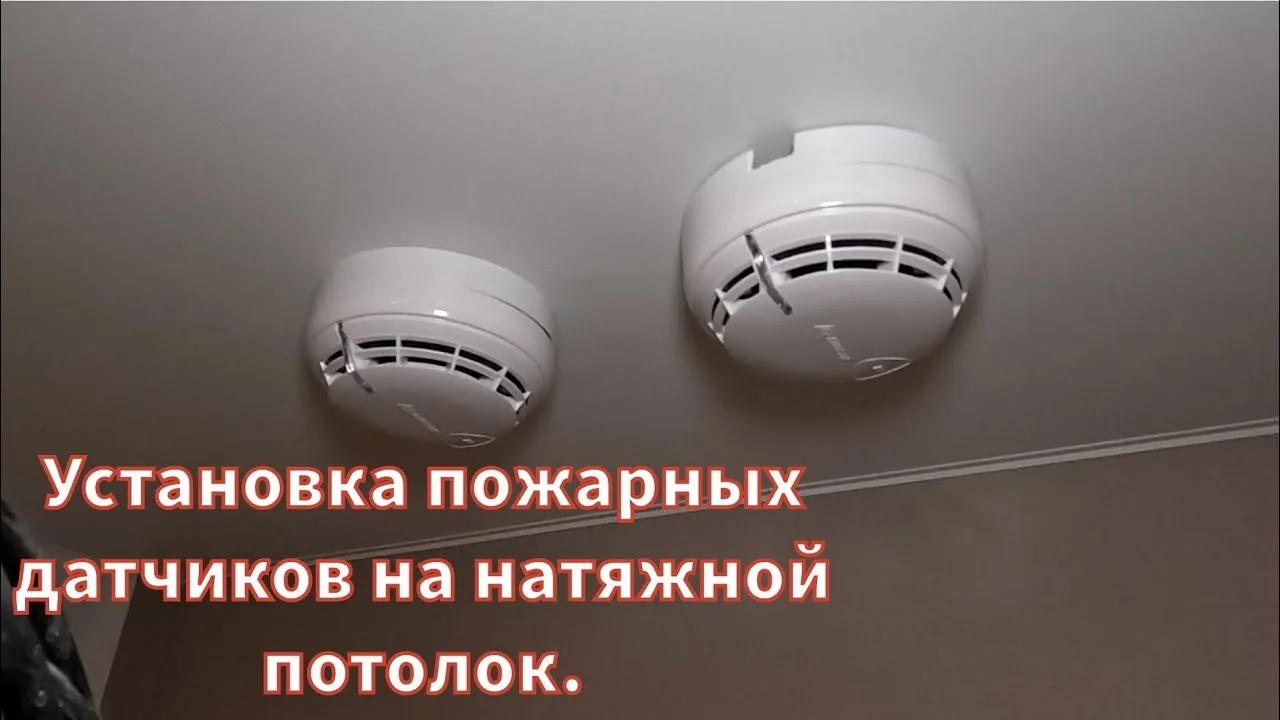

Установка пожарных датчиков на натяжной потолок: опыт монтажа

Введение и виды пожарных датчиков

Автор не является экспертом по пожарной сигнализации, делится личным опытом. Датчики бывают трёх видов: на батарейках, сетевые (состоят из площадки-крепления и самого датчика), водяные. В видео рассматриваются сетевые датчики.

Сетевые датчики включают площадку-крепление и сам датчик, что отличает их от автономных на батарейках и водяных. В видео рассматриваются именно сетевые датчики, поэтому дальнейшие шаги относятся к их установке.

Подготовка закладных и монтаж площадок

Для установки используются площадки диаметром 135 мм с отверстием 20 мм. Площадку можно крепить на два подвеса, но для жёсткости лучше на четыре. Площадки устанавливаются на потолок, к ним подводится проводка.

Сначала подготавливаются закладные, затем площадки крепятся на потолок. При креплении на два подвеса жёсткость может быть недостаточной, поэтому рекомендуется использовать четыре подвеса. После установки площадок к ним подводится проводка, что обеспечивает подключение сетевых датчиков.

Согласование размеров с заказчиком

Перед началом монтажа пожарных датчиков заказчик предоставил размеры, которые были использованы для их установки. Автор проекта заранее предупредил заказчика, что вся ответственность за соблюдение нормативных требований по размещению датчиков лежит на нём. Таким образом, заказчик принял на себя обязательство обеспечить соответствие предоставленных размеров действующим нормам.

На момент выполнения работ площадки для датчиков были выставлены от стен, а провода выведены. Это означает, что подготовительные операции уже завершены, и дальнейшие действия должны основываться на переданных размерах. Поскольку автор не несёт ответственности за соблюдение норм, все последствия, связанные с отклонением от нормативов, ложатся на заказчика.

Нормативные расстояния

При установке пожарных датчиков необходимо соблюдать минимальные расстояния, установленные нормативными документами. В частности, расстояние от стен до датчиков должно быть не менее 50 см. Аналогичное требование предъявляется к расстоянию от углов — также не менее 50 см. Кроме того, датчики должны быть удалены от световых приборов на расстояние не менее 50 см.

Также нормируется расстояние между самими датчиками: оно должно составлять не менее 50 см. Эти требования направлены на обеспечение корректной работы системы пожарной сигнализации. Поскольку заказчик предоставил размеры и принял на себя ответственность за соблюдение норм, именно он должен гарантировать, что все указанные расстояния выдержаны при монтаже.

Натяжка потолка и установка колец

После натяжки полотна провода остаются видимыми. Чтобы скрыть их, используются кольца диаметром 35 мм. Можно применять и меньший диаметр, но кольца 35 мм всё равно перекрываются. Кольца приклеиваются к полотну. В тех местах, где выходят провода, допускается вырезать крестик. Через полученные отверстия провода достаются наружу.

Таким образом, последовательность действий включает натяжку полотна, приклеивание колец и извлечение проводов через отверстия. Это позволяет подготовить потолок к дальнейшему подключению датчиков.

Подключение и фиксация датчиков

Датчик отсоединяется от площадки. Площадка крепится к закладной. Провода выводятся в сторону контактов (окошко). Площадка хорошо фиксируется и не прогибается вовнутрь. Затем подключаются два провода к двум контактам — ошибиться нельзя. Изоляция проводов очень мягкая, снимается легко, можно даже ногтем. Провода соединяются по цепочке, не разрезая.

При закручивании болтиков нужно быть осторожным: они очень нежные, если сорвать, второй раз не закрутить. После подключения датчик устанавливается и защёлкивается. Если он моргает — значит, работает.

Практика

Чек-лист по материалу

• Определить тип пожарных датчиков (на батарейках, сетевые, водяные).
• Подготовить площадки диаметром 135 мм с отверстием 20 мм.
• Закрепить площадки на потолке, желательно на четыре подвеса для жёсткости.
• Проложить проводку к площадкам.
• Согласовать с заказчиком размеры и расположение датчиков.
• Выдержать нормативные расстояния: от стен, углов, световых приборов и между датчиками — не менее 50 см.
• Натянуть потолок.
• Приклеить кольца (35 мм) в местах выхода проводов.
• Вырезать крестик для вывода проводов (по желанию).
• Достать провода через отверстия.
• Отсоединить датчик от площадки, закрепить площадку на закладной.
• Вывести провода к контактам, подключить два провода к двум контактам.
• Соединить провода по цепочке, не разрезая.
• Аккуратно закрутить болтики, не сорвав резьбу.
• Установить датчик на площадку до защёлкивания.
• Проверить работу датчика по морганию индикатора.

Справка

Термины из видео

Пожарный датчик

Устройство для обнаружения пожара. В видео упоминаются три вида: на батарейках, сетевые (из двух частей) и водяные.

Сетевой датчик

Датчик, состоящий из двух частей: площадки-крепления и самого датчика. Питается от сети.

Закладная (площадка)

Крепёжный элемент диаметром 135 мм с отверстием 20 мм, устанавливаемый на потолок для последующего монтажа датчика.

Подвес

Элемент крепления площадки к потолку. Рекомендуется использовать четыре подвеса для жёсткости.

Кольцо

Декоративный элемент диаметром 35 мм, приклеиваемый в месте выхода проводов через натяжной потолок.

Нормативное расстояние

Расстояние, регламентируемое нормами: от стен, углов, световых приборов и между датчиками — не менее 50 см.
