Установка СКУД в бизнес-центре: монтаж турникета OXGARD и калиток

Коротко

Главный ответ

В статье описан процесс установки СКУД в бизнес-центре: монтаж турникета OXGARD, калиток с электромагнитными замками, прокладка кабельных трасс и подключение системы. Рассмотрены особенности оборудования, этапы работ и тестирование.

Главное из материала

Основные выводы

Турникет OXGARD имеет систему антипаника и светодиодную индикацию: синий в ожидании, красный при касании планок, зеленая стрелка при прикладывании карты.
Электромагнитные замки на калитках обеспечивают аварийную разблокировку кнопкой и механическим ключом.
При монтаже турникета использовались анкеры и клей для жесткости и шумоизоляции.
Прокладка кабеля выполнялась в напольном кабель-канале из-за невозможности прохода через подвал.
Производитель турникета имеет недостатки: неокрашенные внутренние элементы, маркерные пометки, но в целом оборудование качественное.

Подготовка и распаковка

После распаковки турникета OXGARD обращает на себя внимание его стильный внешний вид, который, однако, контрастирует с внутренним состоянием: некоторые элементы остались неокрашенными. Это не влияет на функциональность, но требует внимания при дальнейшей эксплуатации, так как незащищенные поверхности могут быть подвержены коррозии или загрязнению.

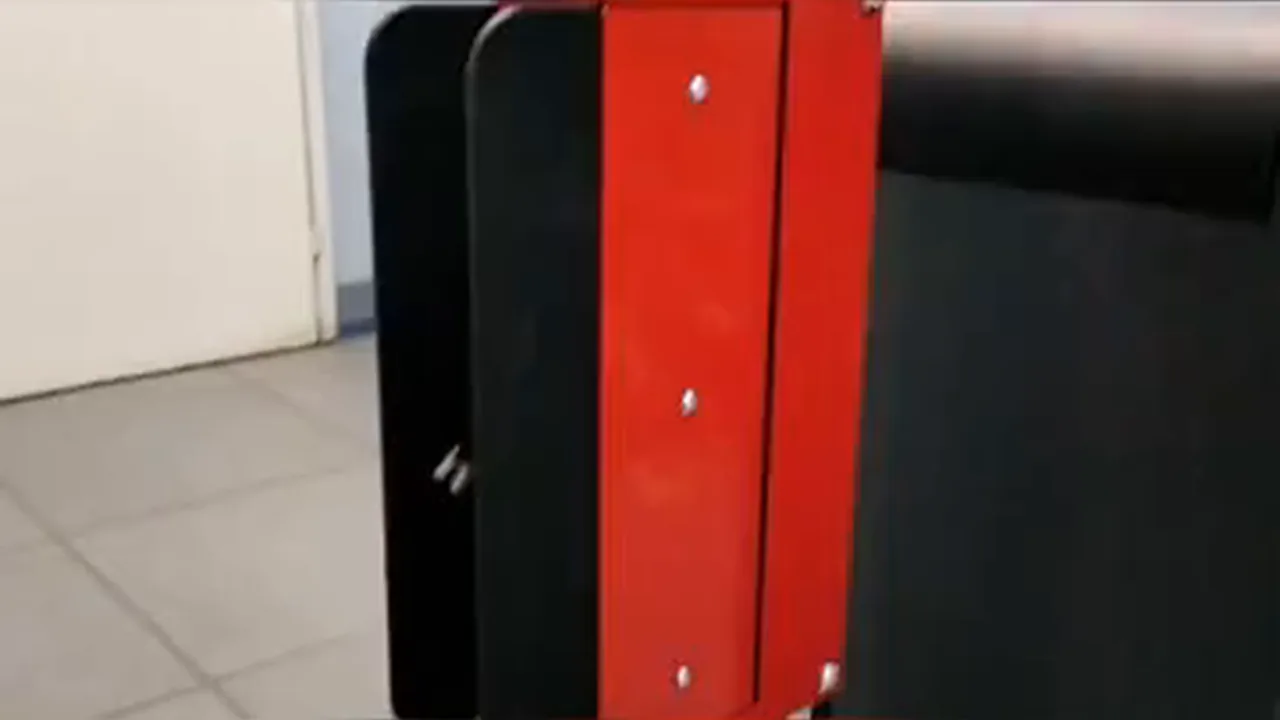

На крепежных планках производитель оставил маркерные пометки и царапины. Эти следы, вероятно, возникли в процессе производства или упаковки. Их наличие не является дефектом, но может свидетельствовать о недостаточной финишной обработке. Перед монтажом рекомендуется осмотреть все детали и при необходимости обработать поврежденные участки, чтобы предотвратить дальнейшее разрушение покрытия.

Монтаж турникета и ограждений

Установка турникета производилась на четыре анкера, что обеспечивает надежную фиксацию. Для повышения жесткости конструкции и снижения шума при эксплуатации площадка под турникетом была проклеена специальным клеем. Это решение также способствует более равномерному распределению нагрузки и предотвращает возможные вибрации.

После установки турникета был смонтирован первый ряд ограждений. Параллельно с этим уложен керамогранит, который формирует основу для дальнейшего обустройства зоны прохода. Такая последовательность работ позволяет сразу выровнять уровни и обеспечить целостность покрытия, что важно для безопасности и эстетики.

Установка калиток с электромагнитными замками

Стойка с электромагнитным замком для механической калитки была установлена. Это означает, что механическая калитка теперь оснащена электромагнитным замком, который обеспечивает её блокировку. Установка стойки является первым этапом, после которого можно приступать к монтажу самой калитки.

Вторая калитка с электромагнитной блокировкой также была установлена. Механизм с замком оказался качественным, что гарантирует надёжную работу блокировки. Таким образом, обе калитки теперь оснащены электромагнитными замками, что обеспечивает их автоматическую фиксацию в закрытом положении.

Прокладка кабельных трасс

Напольный кабель-канал был проложен вдоль трассы, а кабель выведен через прорезь в стойке. Это позволяет аккуратно провести кабель от источника питания к замкам, скрыв его в кабель-канале. Прорезь в стойке обеспечивает точку выхода кабеля, что упрощает подключение к замкам.

Кабель-канал уложен вдоль трассы, а защитная плёнка будет убрана после завершения всех работ. Это означает, что кабель-канал защищён плёнкой от повреждений во время монтажа, и её удаление произойдёт после окончания работ, чтобы сохранить чистоту и аккуратный внешний вид.

Подключение электрической части

Для обеспечения работы турникета и системы контроля доступа были выполнены все необходимые электрические соединения. В частности, подключены питание турникета, питание электромагнитного замка, цепь разблокировки турникета и цепь аварийной разблокировки. Каждое соединение выполнено с использованием заводских колодок, оснащенных плавкими предохранителями, что обеспечивает защиту оборудования от перегрузок и коротких замыканий.

Использование заводских колодок с плавкими предохранителями гарантирует надежность и безопасность электрической части. Это позволяет быстро заменять предохранители в случае необходимости, не нарушая целостность проводки. Таким образом, все цепи защищены, а подключение выполнено в соответствии с требованиями производителя.

Тестирование и завершение

После завершения электрического монтажа было проведено комплексное тестирование системы. Турникет корректно реагирует на различные состояния: в режиме ожидания индикатор горит синим цветом, при касании — красным, а при предъявлении карты загорается зеленая стрелка, разрешающая проход. Это подтверждает правильность подключения и настройки всех цепей управления.

Дополнительно проверена работа электромагнитных замков: они успешно разблокируются как с помощью кнопки, так и механическим ключом. Это обеспечивает возможность как автоматического, так и ручного управления доступом. Все функции работают штатно, что свидетельствует о завершении монтажа и готовности системы к эксплуатации.

Практика

Чек-лист по материалу

Распаковать турникет и проверить комплектацию.
Разметить и просверлить отверстия под крепеж.
Установить турникет на анкеры, проклеить площадку.
Смонтировать ограждения и калитки с электромагнитными замками.
Проложить кабельные трассы в напольном кабель-канале.
Подключить питание и управление турникетом и замками.
Проверить работу системы: индикацию, разблокировку кнопкой и ключом.

Справка

Термины из видео

СКУД: Система контроля и управления доступом.
Турникет: Устройство для ограничения прохода, оснащенное считывателем и механизмом блокировки.
Электромагнитный замок: Замок, удерживающий дверь за счет электромагнита, разблокируется подачей напряжения.
Антипаника: Функция, позволяющая свободно покинуть зону при аварии, например, при отключении питания.
Считыватель: Устройство для чтения карт доступа или других идентификаторов.
Напольный кабель-канал: Короб для прокладки кабелей по полу.
