Установка видеодомофона Hikvision DS-KIS603-P(С): особенности подключения электромагнитного замка

Комплект и схема подключения

В состав комплекта входят модель домофона DS-KIS603-P(С), вызывная панель, электромагнитный замок и сенсорная кнопка. Схема подключения проста с одной стороны, но сложна с другой: простота заключается в использовании клемм WAGO для соединений, что упрощает монтаж и обеспечивает надежный контакт. Сложность же обусловлена необходимостью правильно согласовать работу всех компонентов, особенно при интеграции с дополнительными устройствами.

При подключении важно следовать последовательности: сначала соединяются вызывная панель и домофон, затем подключается электромагнитный замок через сенсорную кнопку. Использование клемм WAGO позволяет быстро и безопасно выполнить соединения, избегая пайки и скруток. Однако необходимо внимательно проверить соответствие контактов, чтобы избежать ошибок, которые могут привести к неработоспособности системы.

Питание и PoE

Питание домофона и дополнительной камеры осуществляется через PoE от коммутатора, что исключает необходимость в отдельном блоке питания для этих устройств. Это упрощает монтаж и снижает количество проводов. Коммутатор, стоимостью около 5000 рублей, обеспечивает питание и передачу данных по одному кабелю, что особенно удобно при установке в местах, где затруднен доступ к розеткам.

Для электромагнитного замка используется комплектный блок питания, который подключается отдельно. Это связано с тем, что замок требует более высокого напряжения и тока, чем могут обеспечить PoE-порты коммутатора. Таким образом, система разделена на две цепи питания: одна для домофона и камеры через PoE, другая для замка через собственный блок питания. Такое решение обеспечивает стабильную работу всех компонентов и упрощает диагностику возможных неисправностей.

Подключение электромагнитного замка

Электромагнитный замок является нормально открытым, то есть в обесточенном состоянии он не удерживает дверь, и она может свободно открываться. Для его активации необходимо подать питание на обмотку замка. Согласно схеме, подключение осуществляется от блока питания: плюс подключается к зеленому проводу замка, а минус — к желтому проводу.

Важно, что минус замка также соединяется с минусом блока питания. Таким образом, при подаче напряжения на зеленый и желтый провода замок замыкается и удерживает дверь. При снятии питания замок размыкается, обеспечивая свободный проход. Это стандартная схема для нормально открытых замков, используемых в системах контроля доступа.

Подключение сенсорной кнопки

Сенсорная кнопка предназначена для управления замком, например, для выхода из помещения. Для ее питания необходимо подать плюс и минус с блока питания на соответствующие контакты кнопки. Это обеспечивает работу сенсорного элемента.

Кнопка имеет два управляющих провода: белый и желтый. Белый провод подключается к контакту НД (нормально закрытому) вызывной панели, а желтый провод — к контакту А3. Такое подключение позволяет кнопке передавать сигнал на вызывную панель и на контроллер (А3), что обеспечивает разблокировку замка при нажатии. Схема предполагает, что при нажатии кнопки замыкается цепь, инициирующая открытие.

Монтаж и нюансы

Монтаж системы занял около шести часов. Основная задержка была связана с дверью: она оказалась толще стандартной, поэтому комплектный болт для крепления магнита оказался слишком коротким. Пришлось докупать более длинный болт, чтобы обеспечить надежное крепление.

Для прокладки кабелей был выбран небольшой кабель-канал, что создало дополнительные сложности: внутри него было тесно, и скрутки проводов пришлось пропаивать, чтобы они занимали меньше места и не создавали помех.

Магнит закрепили с использованием резиновой проставки. Это позволило отрегулировать его положение относительно ответной части на двери, обеспечив точное срабатывание датчика.

Результат и дополнительные устройства

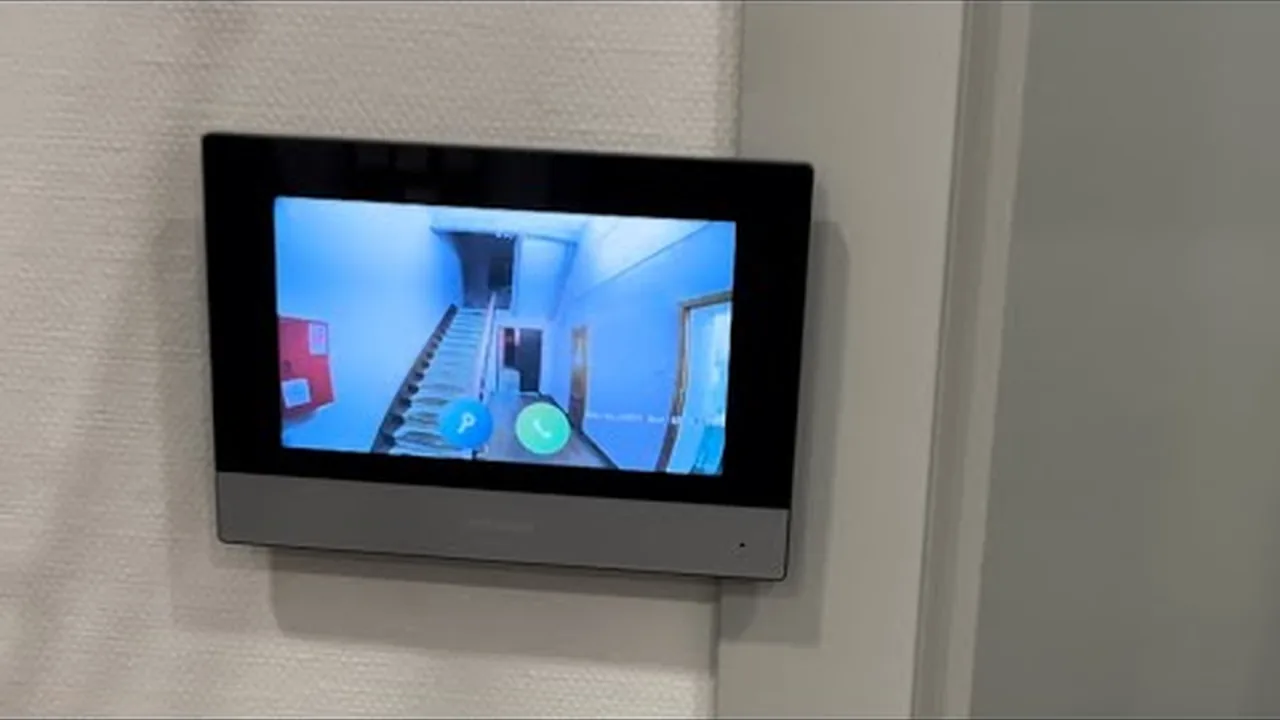

После завершения монтажа планшет, выполняющий роль монитора, был установлен. Камера обеспечивает хороший обзор и передает цветное изображение даже при слабом освещении, что повышает комфорт использования.

Дополнительная камера была временно установлена для проверки работы. В дальнейшем ее планируется перенести в коридор для расширения зоны видеонаблюдения.

Для управления доступом используются карточки. Они прописываются отдельно для каждого пользователя, а в комплекте идет мастер-карта, которая позволяет выполнять настройку и добавлять новые карточки.

Практика

Чек-лист по материалу

• Проверить комплектность: домофон, вызывная панель, замок, кнопка, блоки питания.
• Подключить PoE кабель от коммутатора к домофону и дополнительной камере.
• Подключить электромагнитный замок к блоку питания: плюс на зеленый, минус на желтый.
• Подключить сенсорную кнопку: плюс и минус с блока питания, белый провод на НД, желтый на А3.
• Закрепить магнит на двери, при необходимости использовать более длинный болт.
• Прописать карточки доступа с помощью мастер-карты.
• Проверить работу: вызов, разговор, открытие замка, сенсорная кнопка.

Справка

Термины из видео

PoE

Power over Ethernet — технология передачи электропитания и данных по одному кабелю витой пары.

Электромагнитный замок

Замок, удерживающий дверь в закрытом состоянии за счет электромагнита, питание подается для закрытия.

Сенсорная кнопка

Кнопка выхода, реагирующая на приближение, без физического нажатия.

Вызывная панель

Уличная панель домофона с кнопками вызова и камерой.

Мастер-карта

Карта доступа, позволяющая программировать другие карты.
