Выбор коммутаторов доступа и агрегации для систем видеонаблюдения

Ключевые требования к коммутационному оборудованию

Определение ключевых требований к коммутационному оборудованию — первый шаг алгоритма подбора. К требованиям относятся: требуемое исполнение (стоечное или индустриальное для уличных шкафов), тип бюджета PoE, поддержка дополнительного функционала — резервирования, агрегирования, стекирования.

В нынешних реалиях одним из важных критериев является российское производство оборудования. Этот критерий может помочь минимизировать список производителей, которых можно рассматривать.

Коммутаторы доступа: назначение и характеристики

Коммутаторы доступа — это оборудование, которое непосредственно подключает конечные устройства: телефонные аппараты, камеры видеонаблюдения, рабочие станции. Они характеризуются количеством портов (от 8 до 48), поддержкой PoE и типом исполнения (стоечные или индустриальные для уличных шкафов). Также периодически есть потребность в поддержке стекирования на коммутаторах доступа.

PoE обычно воспринимается просто как питание, но его роль выходит за эти рамки: можно активно использовать возможность управления потреблением PoE. Это поможет оптимизировать энергопотребление и повысить надежность всей системы. Например, отключение питания на неиспользуемых портах снижает общее энергопотребление и нагрузку на источники питания.

Коммутаторы бывают различной вариативности — от 8, 24 до 48 портов — с различными блоками питания (переменного или постоянного тока). Если есть потребность в резервировании, можно закладывать модели с двумя блоками питания; если нет — с одним.

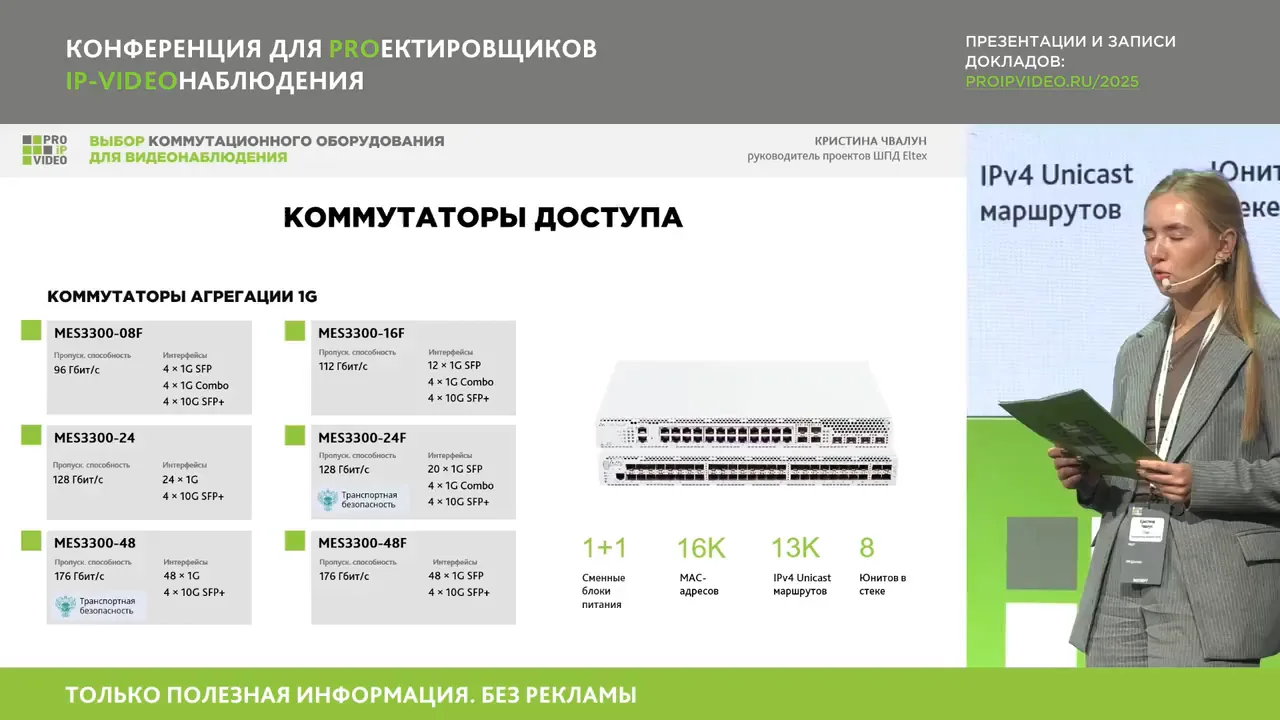

Коммутаторы агрегации: роль и функции

Коммутаторы агрегации собирают трафик со множества коммутаторов доступа и обеспечивают связь с ядром сети. Они характеризуются производительностью, пропускной способностью, поддержкой функций резервирования (например, протоколов кольцевого резервирования MSTP и RSTP), а также возможностью стекирования для объединения устройств в один логический блок. Агрегация помогает повысить отказоустойчивость и масштабируемость сети.

На рынке есть различные вариации портовой емкости, стекирования и горячей замены блоков питания. В зависимости от масштаба сети коммутаторы агрегации могут использоваться как на агрегации, так и на ядре: если сеть небольшая, можно закладывать коммутатор агрегации и на ядро; для крупных компаний требуется большая производительность и другие модели.

Алгоритм подбора коммутаторов

Для составления правильного алгоритма подбора нужно выполнить ряд действий: собрать ключевую информацию, понять необходимые технические характеристики, понять возможность корректировок. На выходе без глубокого анализа можно получить список производителей, от которых дальше отталкиваться и выбирать оборудование для проекта.

Алгоритм начинается с определения ключевых требований к коммутационному оборудованию. Далее проверяется, отвечают ли производители требуемому функционалу: тех, кто не отвечает, отсеивают, тех, кто отвечает, оставляют для финального списка производителей. Если не удалось сформировать финальный список, начинают все сначала и снижают требования к коммутационному оборудованию, например, путем перепроектирования ЛВС. В конечном счете формируется финальный список производителей.

Практические рекомендации по проектированию

Подбор коммутатора — комплексная задача, где необходимо учитывать большое количество технических характеристик. Например, для уличного коммутатора нужно одновременно индустриальное исполнение, большой бюджет мощности и резервирование горячего питания; бывает, что все это учесть сложно.

Знание сетевых стандартов очень важно, потому что PoE — это не только про определенный класс, но и про умение посчитать реальный бюджет питания, чтобы камера не отключалась из-за нехватки энергии. Производительность коммутатора складывается не только из скорости портов, но и из мощности процессора, объема памяти, размера буферов, и это особенно важно для видеопотоков реального времени.

Для масштабируемости сети в дальнейшем обязательно иметь запас портов и поддерживать функции уровня L3, чтобы без глобальных изменений можно было скорректировать сеть под новые требования, если они будут. Выбор коммутатора влияет на весь последующий проект — от выбора ИБП до СКС.

Практика

Чек-лист по материалу

• Определите требуемое исполнение коммутатора (стоечное или индустриальное).
• Рассчитайте бюджет PoE с учетом реального потребления камер.
• Проверьте необходимость резервирования питания и поддержки стекирования.
• Уточните поддержку кольцевых протоколов MSTP и RSTP.
• Оцените производительность коммутатора: процессор, память, буферы.
• Предусмотрите запас портов и поддержку функций L3 для масштабируемости.
• Проверьте соответствие производителя критерию российского производства.
• При необходимости скорректируйте проект ЛВС для снижения требований к оборудованию.

Справка

Термины из видео

PoE

Технология передачи электропитания и данных по одному кабелю Ethernet; позволяет питать камеры и другие устройства.

Коммутатор доступа

Оборудование, непосредственно подключающее конечные устройства (камеры, телефоны, рабочие станции) к сети.

Коммутатор агрегации

Коммутатор, собирающий трафик с множества коммутаторов доступа и обеспечивающий связь с ядром сети.

Стекирование

Объединение нескольких коммутаторов в один логический блок для упрощения управления и повышения отказоустойчивости.

MSTP

Протокол кольцевого резервирования (Multiple Spanning Tree Protocol), используемый для предотвращения петель в сети.

RSTP

Протокол кольцевого резервирования (Rapid Spanning Tree Protocol), обеспечивающий быстрое восстановление сети при сбоях.

Бюджет PoE

Суммарная мощность, которую коммутатор может выделить для питания устройств по PoE.

ЛВС

Локальная вычислительная сеть, объединяющая устройства в пределах ограниченной территории.
