Замена устаревшей серии Aiphone JK на JV без перепроводки

Введение и совместимость серий

Серия JV разработана как современная замена устаревших серий Aiphone JK, JB, KB и JF. Эти серии объединяет использование одинаковой двухпроводной схемы подключения, что обеспечивает электрическую совместимость устройств.

Благодаря тому, что все перечисленные серии применяют одну и ту же двухпроводную схему, при переходе на JV перепроводка не требуется. Это упрощает модернизацию: достаточно заменить устройство, сохранив существующую проводку.

Демонтаж старого устройства JK1 MD

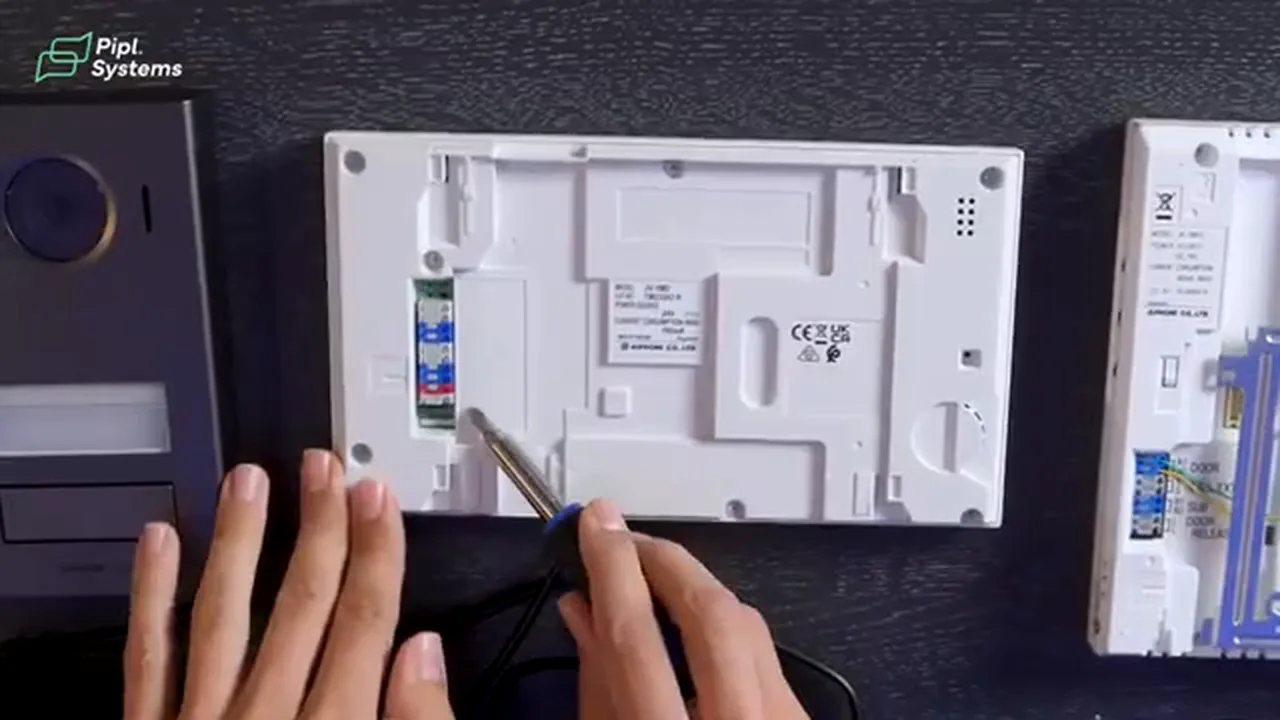

Устройство JK1 MD, подлежащее замене, расположено на столе для демонстрации. Чтобы получить доступ к проводам, необходимо снять заднюю панель устройства.

После снятия задней панели открывается доступ к проводам, что позволяет отсоединить их и демонтировать старое устройство. Таким образом, демонтаж начинается со снятия задней панели, за которым следует отсоединение проводов.

Схема подключения и меры безопасности

Для подключения устройства используются провода A1 и A2, а также предусмотрена клемма 24 В. Эти элементы образуют схему подключения, которую необходимо соблюдать при монтаже.

Перед выполнением любых работ с проводами обязательно отключите питание. Это предотвратит искрение, которое может возникнуть при случайном контакте или коротком замыкании.

Таким образом, безопасность обеспечивается строгим соблюдением последовательности: сначала отключение питания, затем подключение проводов A1 и A2 и использование клеммы 24 В.

Замена блока питания

Старый блок питания JK1 MD выдает напряжение 18 В. Его необходимо заменить на новый блок питания JV, который выдает 24 В и поставляется в комплекте с устройством.

Несмотря на внешнее сходство, блоки питания различаются по артикулу. Поэтому при замене важно идентифицировать блок именно по артикулу, а не по внешнему виду, чтобы избежать ошибки.

Процесс замены включает отключение старого блока питания JK1 MD и установку нового блока JV, соответствующего требуемому напряжению 24 В.

Подключение нового устройства JV

Провода A1 и A2, которые ранее использовались в старой установке, отсоединяются от прежнего устройства и подключаются к новому блоку питания JV. Важно, что для этой операции берутся те же самые провода, что и в старой установке, — замена кабелей не требуется.

После подключения к блоку питания JV те же провода A1 и A2 подключаются к уличной станции. Таким образом, последовательность действий выстраивается от старого устройства к новому блоку питания, а затем к уличной станции, при этом на всех этапах используются одни и те же провода A1 и A2.

Завершение установки

После того как провода A1 и A2 подключены к блоку питания JV и к уличной станции, устройство JK снимается, а на его место устанавливается JV. Это завершает процедуру замены, начатую с подключения проводов.

По завершении установки видео призывает зрителей немедленно обновить систему. Этот призыв следует непосредственно за описанными действиями по снятию JK и установке JV.

Практика

Чек-лист по материалу

• Отключите питание перед началом работ.
• Снимите заднюю панель старого устройства JK1 MD, чтобы получить доступ к проводам.
• Отсоедините провода A1 и A2 от старого устройства.
• Замените блок питания 18 В на новый блок питания 24 В из комплекта JV.
• Подключите провода A1 и A2 к новому блоку питания JV.
• Подключите провода A1 и A2 к уличной станции.
• Убедитесь в надежности всех соединений и включите питание.

Справка

Термины из видео

Aiphone JK Series

Устаревшая серия двухпроводных интеркомов, которую можно заменить на JV.

Aiphone JV Series

Новая серия интеркомов, совместимая с проводкой старых серий и требующая блок питания 24 В.

A1 и A2

Клеммы для подключения проводов, используемые в обеих сериях для соединения устройств.

Блок питания 18 В

Источник питания, используемый в старых моделях, таких как JK1 MD.

Блок питания 24 В

Источник питания, входящий в комплект JV и необходимый для его работы.
