Защита разъёмов IP-камер: сальники и монтажные коробки LTV

Проблема окисления контактов

В видео показано, что негерметичные соединения на фасадах зданий и мачтах освещения приводят к окислению меди. Медь покрывается естественной патиной — процессом минерализации поверхности, проще говоря, обрастает солью. Соль в твёрдом виде является полярным диэлектриком, что ухудшает качество сигнала. Кроме того, под видом меди могут оказаться алюминиевые сплавы или низкоуглеродистая сталь.

Для демонстрации влияния патины на сигнал был проведён тест с патч-кордом RJ45. Один конец заводского патч-корда не трогали, а второй покрыли патиной, выдерживая в кислотном растворе. Второй патч-корд без химических вмешательств использовали для проверки тестпрозвоном. Подключение исправного корда подтвердило работоспособность тестпрозвона. При подключении патч-корда с искусственной патиной была выявлена неисправность, что подтверждает негативное влияние окисления на целостность соединения.

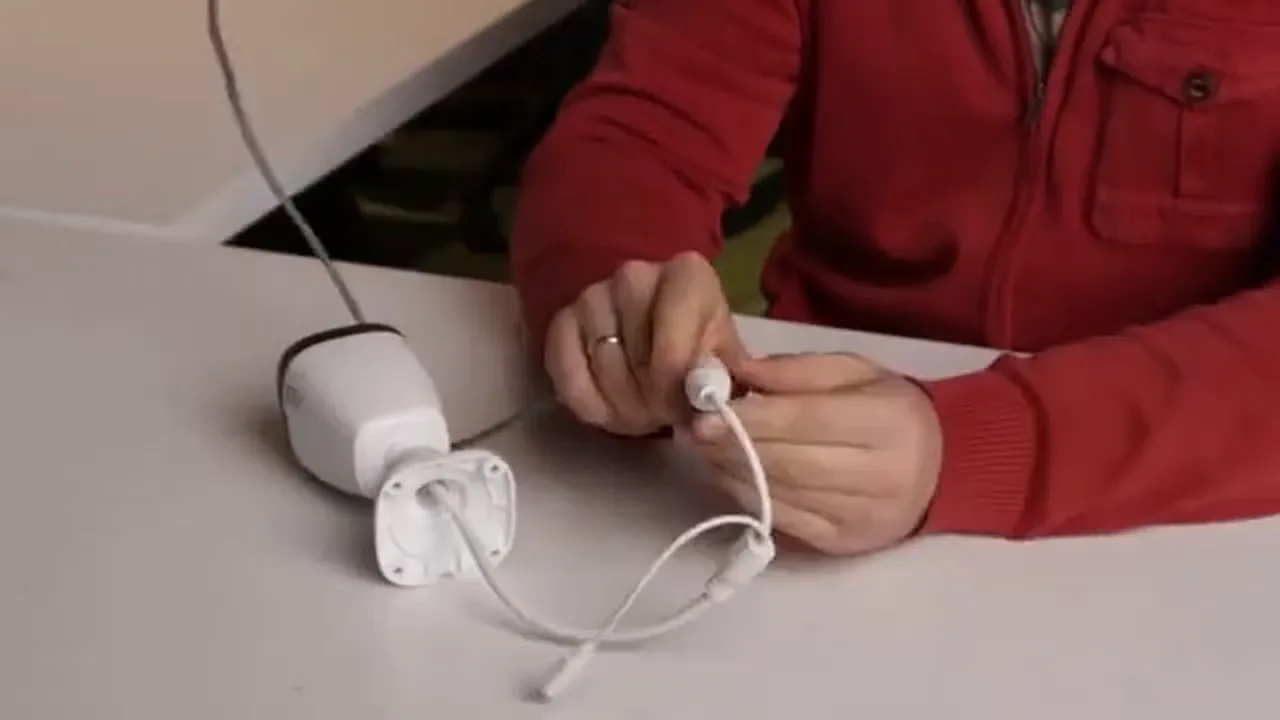

Монтаж сальника на сетевой разъём камеры

Производители камер добавляют в комплект сальник с фиксацией на сетевой разъём видеокамер. Смонтировать его достаточно просто, но об этом зачастую забывают. Для монтажа необходимо обжать коннектор, освободить гайку, подключить патч-корд или кабельную линию. Герметичность создаётся резиновыми втулочками и шайбами во всех местах стыков и прилегания кабеля. Условный проход сальника — до 8 мм в диаметре.

Однако сальником часто пренебрегают, особенно если кабель уже был обжат коннектором и заново обжимать нет желания или места. В таком случае остальные интерфейсные клеммы и колодки остаются беззащитны к атмосферным влияниям.

Факторы, сокращающие срок службы соединений

На долговечность соединений влияют качество проводника, условия эксплуатации, длительность срока эксплуатации и атмосферная среда. Под атмосферной средой подразумевается удалённость или близость к предприятиям с вредным производством, реагенты (особенно в крупных городах), морские районы с высокой влажностью воздуха, а также песчаные и пыльные районы. В идеальных условиях кабельная продукция может быть целиком из бескислородной меди, но зачастую это не так.

Открытая монтажная коробка LTV-BMW-JB-U7

Камера LTV 1 CND20 смонтирована на коробку LTV-BMW-JB-U7. В корпусе камеры есть проточка размером 8x9 мм для укладки жгута с интерфейсами. По ГОСТ 14254 условный диаметр проточки больше 2,5, но меньше 12,5 мм, что даёт первую характеристическую цифру 3. При монтаже на вертикальную стену с проточкой вниз каплепадение под углом 15° не влияет на попадание влаги внутрь, то есть обеспечивается IP32. Такое решение не рекомендовано для монтажа на улице и в помещениях с высокой степенью важности и в пыльных помещениях.

Коробка служит для размещения дополнительных устройств (микрофон, устройство грозозащиты), интерфейсного жгута с соединениями и соблюдения эстетического вида.

Закрытая монтажная коробка LTV-BMW-JB7-E

Коробка закрытого типа со степенью защиты IP66 выполнена из алюминиевого сплава и совместима с камерами второй серии. Комплектация: сальник на 3/4 дюйма, пробка на 3/4 дюйма, уплотнительная втулка, страховочный тросик, монтажный шаблон, набор метизов. На саморезах присутствует резиновая шайба-уплотнитель, которой не рекомендуется пренебрегать. По ГОСТ 14254 степень защиты IP66 соответствует пыленепроницаемости и сильному воздействию струи.

Испытание на кратковременное погружение (полчаса в воде) проведено в несертифицированной лаборатории с отклонением от условий ГОСТ, но коробка осталась сухой внутри. Сделан вывод, что степень защиты коробки может соответствовать IP66 и IP67, но это не точно.

Итоги и рекомендации

Спецкоробки и аксессуары не нарушают целостности и эстетический вид изделий, что важно на объектах с дизайнерскими решениями. Каждый самостоятельно решает, платить за выезд специалистов или за аксессуар. В следующем видео будет рассказано, как, куда и зачем крепить монтажные коробки.

Практика

Чек-лист по материалу

• Проверить наличие и состояние сальника на сетевом разъёме камеры; при необходимости смонтировать штатный сальник с условным проходом до 8 мм.
• При выборе монтажной коробки для улицы отдавать предпочтение закрытым моделям с заявленной степенью защиты не ниже IP66.
• Учитывать атмосферные условия эксплуатации: близость к вредным производствам, реагенты, морскую влажность, пыльные районы.
• При монтаже открытой коробки (например, LTV-BMW-JB-U7) направлять проточку строго вниз, но помнить, что это даёт только IP32 и не рекомендуется для улицы.
• Использовать резиновые уплотнительные шайбы на саморезах при монтаже закрытой коробки LTV-BMW-JB7-E.
• Не пренебрегать герметизацией всех стыков и прилеганий кабеля с помощью резиновых втулочек и шайб.

Справка

Термины из видео

Патина

Естественное покрытие меди, процесс минерализации поверхности, проще говоря, обрастание солью.

Сальник

Уплотнительное устройство с фиксацией на сетевой разъём видеокамеры, обеспечивающее герметичность соединения; условный проход до 8 мм.

ГОСТ 14254

Стандарт, определяющий степени защиты оболочек от проникновения твёрдых предметов и воды (IP-коды).

IP32

Степень защиты, при которой обеспечивается защита от проникновения твёрдых предметов диаметром более 2,5 мм и от каплепадения воды под углом 15°.

IP66

Степень защиты, соответствующая пыленепроницаемости и защите от сильного воздействия струи воды.

Патч-корд

Отрезок кабеля с коннекторами на концах, используемый для соединения устройств; в видео тестируется патч-корд RJ45.

Тестпрозвон

Прибор или процедура проверки целостности электрических соединений в кабеле.
