Адресная система пожарной сигнализации BoLiD в актовом зале школы

Объект и общая информация

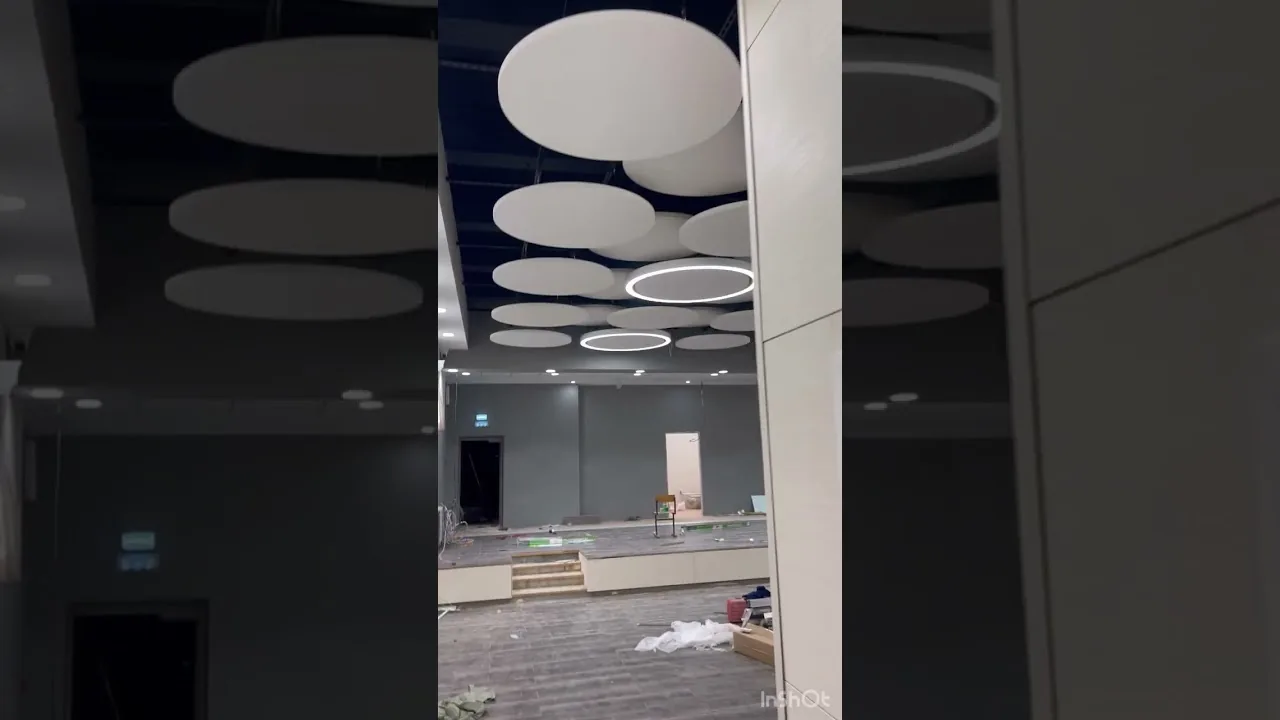

Объект расположен на территории школы и представляет собой большой актовый зал. Для обеспечения пожарной безопасности в зале установлена пожарная сигнализация адресного типа в исполнении BoLiD. Всего в зале установлено 44 пожарных извещателя, которые обеспечивают надежный контроль пожарной обстановки.

Адресная система позволяет точно определять место возникновения возгорания, что особенно важно для такого большого помещения, как актовый зал. Исполнение BoLiD гарантирует надежную работу сигнализации в соответствии с установленными стандартами.

Комната с пультом диджея

В комнате, где будет располагаться пульт диджея, также предусмотрены меры пожарной безопасности. Здесь лежат закладные провода под звук и под интернет, что обеспечивает возможность подключения необходимого оборудования.

В этой комнате установлен дымовой извещатель с адресом, который указан на наклейке. Это позволяет быстро идентифицировать место срабатывания при возникновении пожара. Извещатель выглядит как на плитке Armstrong, что делает его малозаметным и аккуратно вписывающимся в интерьер.

Громкоговорители и ручные извещатели

В каждом помещении установлен громкоговоритель фирмы LP (Linux Plus), которая является российским производителем. Это обеспечивает покрытие всех зон для передачи речевых сообщений и сигналов оповещения. На каждом пожарном оповещателе присутствует адрес, который моргает, что позволяет визуально идентифицировать устройство в системе.

В коридоре размещён стандартный ручной извещатель с адресом. Он предназначен для ручного включения пожарной сигнализации. Также в коридоре имеется колонка, которая, вероятно, используется для звукового оповещения. Таким образом, в коридоре сочетаются ручной извещатель и звуковая колонка, дополняя друг друга.

Все перечисленные устройства интегрированы в общую систему пожарной сигнализации и оповещения. Адресация каждого элемента позволяет точно определять место срабатывания. Моргающий адрес на оповещателях служит для визуального контроля их состояния.

Линейный дымовой извещатель

Извещатель пожарный дымовой оптико-электронный линейный предназначен для обнаружения продуктов горения в контрольной зоне между блоком излучателя и блоком приёмника. Блок излучателя находится с одной стороны, а блок приёмника (зеркало) — на противоположной. Между ними проходит луч, который и является чувствительным элементом.

При попадании дыма в зону между излучателем и приёмником происходит ослабление луча, что фиксируется приёмником. В результате срабатывает общая система пожарной сигнализации. Таким образом, линейный извещатель обеспечивает раннее обнаружение задымления на протяжённых участках.

Такая конструкция позволяет контролировать большие пространства, где установка точечных извещателей затруднена. Блоки размещаются на противоположных сторонах защищаемой зоны, а луч между ними служит для непрерывного мониторинга. При срабатывании сигнал передаётся в общую систему, которая запускает оповещение и другие противопожарные мероприятия.

Сцена и дополнительные системы

На сцене установлены ручники (ручные извещатели) и дымовой извещатель. Там же находится выход. Эти элементы образуют первичный контур обнаружения пожара и обеспечивают возможность как автоматического, так и ручного запуска тревоги.

В зале установлена система видеонаблюдения из трёх камер. Это позволяет вести визуальный контроль за обстановкой в зале и на сцене, что может быть использовано для подтверждения факта возгорания или оценки ситуации до прибытия служб.

Подведён интернет, в скором времени будут подключать большие колонки для звука на сцене. Наличие интернета обеспечивает возможность передачи данных, а подключение колонок расширит функциональность звукового оборудования сцены.

Работа системы оповещения

При возникновении пожара любой ближайший человек подходит к ручнику и нажимает его. Это действие является пусковым для системы оповещения.

После нажатия должна сработать система оповещения. Она инициирует передачу речевого сообщения.

Звучит речевое сообщение: 'Внимание, в здании сработала пожарная тревога. Просьба, не создавая паники, покинуть строение. Пользуйтесь планами эвакуации и указателями выход. Покинув строение, не создавайте помех выходящим из здания. Проследуйте на место сбора согласно плану эвакуации.'

Практика

Чек-лист по материалу

• Проверить наличие адресных наклеек на всех извещателях.
• Убедиться в работе громкоговорителей LP во всех помещениях.
• Проверить моргание индикаторов на пожарных оповещателях.
• Протестировать ручные извещатели (нажать и проверить срабатывание).
• Проверить работу линейного дымового извещателя (блок излучателя и приёмника).
• Убедиться в корректном запуске речевого оповещения при тревоге.
• Проверить систему видеонаблюдения (три камеры).
• Убедиться в наличии интернета и закладных проводов под звук.

Справка

Термины из видео

Адресная система пожарной сигнализации

Система, в которой каждому элементу (датчику или устройству) присвоен определённый адрес, что позволяет точно определять местоположение каждого элемента и оперативно реагировать на угрозы.

Извещатель пожарный дымовой оптико-электронный линейный

Устройство, предназначенное для обнаружения продуктов горения в контрольной зоне между блоком излучателя и блоком приёмника (зеркалом). При попадании дыма в зону луча срабатывает система пожарной сигнализации.

Ручной извещатель (ручник)

Устройство для ручного включения сигнала пожарной тревоги. Имеет адрес, при нажатии запускает систему оповещения.

Громкоговоритель LP

Звуковое устройство фирмы Linux Plus (российский производитель), используемое для речевого оповещения о пожаре.

Блок излучателя

Часть линейного дымового извещателя, испускающая луч в сторону блока приёмника.

Блок приёмника (зеркало)

Часть линейного дымового извещателя, принимающая луч от блока излучателя. При попадании дыма в зону луча срабатывает сигнализация.
