Аналоговый регистратор HiWatch/Hikvision: подключение камер и базовая настройка

Комплект и разъёмы регистратора

В расшифровке представлен аналоговый комплект HiWatch: регистратор и камера. Питание регистратора — 12 вольт. На корпусе есть сетевой разъём RJ45 и 2 USB; число портов зависит от модели.

Красный и белый разъёмы — это вход и выход звука. Видеовыходы VGA и HDMI предназначены для подключения монитора. Разъёмы BNC: в этом регистраторе их 16 — по одному на камеру.

Подключение камеры и питание

У камеры два провода — питание и BNC для видео. Коаксиальный кабель подключается одним концом к камере, вторым к регистратору. Так с каждой камерой.

Отдельными блоками запитайте и камеры, и сам регистратор.

Переключатель формата видео и первый запуск

На хвосте камеры есть переключатель формата видео. Поставьте режим, который понимает регистратор.

При включении воткните мышь в USB.

Мастер настройки: пароль, ключ, время, сеть и Hik-Connect

В мастере сначала выберите язык — для нас русский, затем нажмите «Далее». Задайте пароль администратора; галочка ниже ставит этот же пароль на камеры. Почту для сброса пароля можно включить или оставить выключенной. Графический ключ нарисуйте дважды; правая кнопка мыши — пропустить шаг.

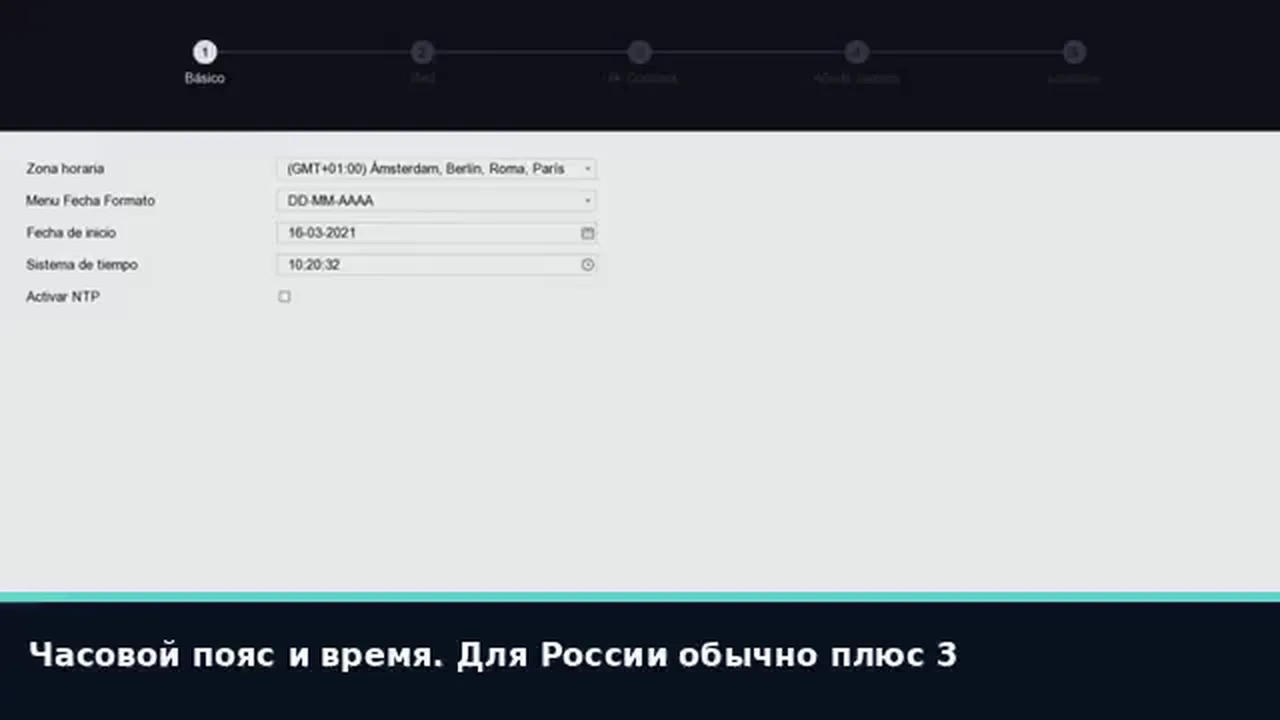

Укажите часовой пояс, дату и время; для России обычно плюс три часа. Если регистратор выходит в интернет, задайте IP, маску, шлюз и DNS. Адрес 169.254 значит, что сеть не выдала IP.

Hik-Connect включается по желанию: примите условия, сервер оставьте как есть и задайте пароль. Статус должен быть «в сети»; если нет, проверьте адрес ещё раз. Здесь же можно добавить IP-камеры, если они есть.

Жёсткий диск и добавление пользователя

Отформатируйте жёсткий диск, иначе запись не начнётся. Затем нажмите «завершить». После мастера откроется сетка каналов; пустые окна — нет видео.

Шестерёнка сверху — система — пользователь. Добавьте учётную запись и подтвердите пароль администратора.

Детектор движения и оповещения

Детекция движения — камера — умное событие — включите галочку. Чувствительность и сетка — где камера ищет движение. Расписание — в какие часы детекция работает. Действие — как сообщать: запись, звук или почта.

Практика

Чек-лист по материалу

• Подключить камеру коаксиальным кабелем BNC к регистратору.
• Запитать камеру и регистратор отдельными блоками питания.
• Выставить на хвосте камеры переключатель формата видео, поддерживаемый регистратором.
• Подключить мышь в USB и включить регистратор.
• В мастере выбрать русский язык.
• Задать пароль администратора и при необходимости поставить его же на камеры.
• Нарисовать графический ключ дважды или пропустить шаг правой кнопкой мыши.
• Установить часовой пояс, дату и время (для России обычно плюс три часа).
• Задать IP, маску, шлюз и DNS; проверить, что адрес не начинается с 169.254.
• Включить Hik-Connect, принять условия, оставить сервер как есть и задать пароль; добиться статуса «в сети».
• Отформатировать жёсткий диск и нажать «завершить».
• Добавить учётную запись через система — пользователь и подтвердить пароль администратора.
• Включить детекцию движения, настроить чувствительность, сетку, расписание и действие.

Справка

Термины из видео

BNC

Разъём для подключения камеры к регистратору по коаксиальному кабелю; в этом регистраторе 16 разъёмов — по одному на камеру.

Коаксиальный кабель

Кабель, один конец которого подключается к камере, второй — к регистратору.

Переключатель формата видео

Переключатель на хвосте камеры, которым ставится режим, который понимает регистратор.

Hik-Connect

Облачный сервис, включаемый по желанию в мастере настройки; для работы статус должен быть «в сети».

169.254

Адрес в настройках сети, означающий, что сеть не выдала IP.

Графический ключ

Ключ, который рисуется дважды в мастере настройки; шаг можно пропустить правой кнопкой мыши.

Детекция движения

Настройка камера — умное событие, где включается галочка, задаются чувствительность и сетка, расписание и действие.
