Настройка комплекта IP-видеонаблюдения Hikvision: PoE-регистратор, диск, запись и Hik-Connect

Комплект и что понадобится

Бюджетный комплект включает регистратор и четыре камеры для дома, офиса или точки услуг. Для работы потребуется жёсткий диск ёмкостью до 6 ТБ и витая пара с разъёмами RJ45 — по кабелю на каждую камеру. Интернет необязателен, но без него не будет удалённого просмотра. Настроить систему можно с компьютера или с монитора.

Установка жёсткого диска

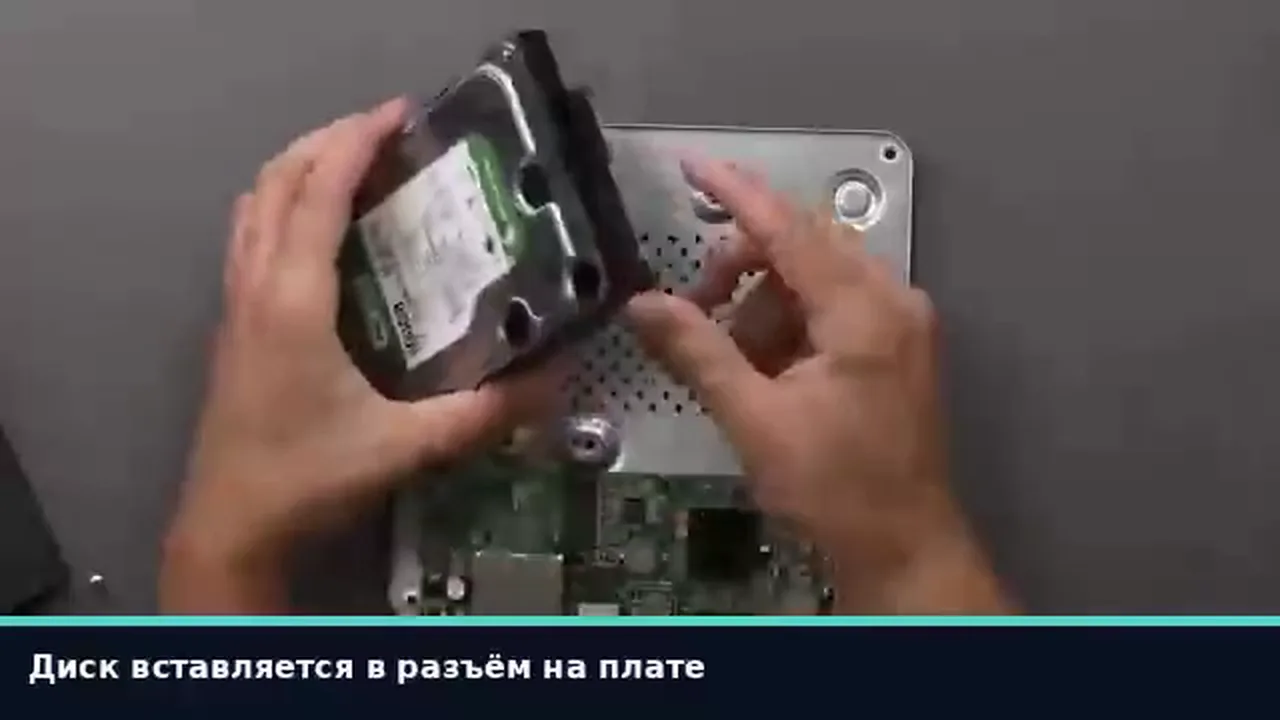

Сначала устанавливается жёсткий диск. Открутите четыре винта снизу и снимите крышку. Вставьте диск в разъём на плате. Переверните корпус и прикрутите диск винтами из комплекта. Закройте крышку. После этого регистратор готов к подключению.

Подключение камер, сети и монитора

Внутри регистратора есть программное обеспечение. Камеры питаются по сетевому кабелю, отдельный блок питания им не нужен. Подключите интернет, монитор по HDMI или VGA, мышь в USB и блок питания.

Активация и базовая настройка

Задайте надёжный пароль, повторите его и дважды нарисуйте графический ключ. Кнопка «Автоматически» настраивает диск, время, сеть и находит камеры. Сразу полный кадр может быть только у двух камер: так регистратор делит основной и дополнительный поток. Укажите почту и ответы на контрольные вопросы, чтобы проще восстановить пароль.

Названия камер и качество видео

Двойной щелчок открывает камеру на весь экран, второй возвращает сетку. Через правый щелчок «Меню», шестерёнку и раздел камеры двойным щелчком по имени камеру можно переименовать. В записи задаются разрешение, кадры и битрейт: чем выше, тем больше места и нагрузка на сеть. Кнопка «Копировать» переносит настройки на остальные камеры, каждую правку нужно подтверждать. Дополнительный поток — это сетка камер и картинка в телефоне, когда основной поток сразу со всех не тянется.

Диск, запись, время и Hik-Connect

Калькулятор архива: четыре камеры в высоком качестве круглые сутки — около двух терабайт на неделю. Место экономит запись по движению. В действиях и событиях включите тревогу в центр наблюдения, тогда уведомления придут в приложение. Проверьте летнее время и включите NTP: если часы врут, архив не найти. После проверки времени отформатируйте диск — это инициализация под запись.

В разделе сети включите доступ к платформе, примите условия и дождитесь статуса онлайн; NTP не выключайте. QR-код сканируется в приложении, запрос микрофона можно пропустить, доступ можно выдать монтажнику. Если тревоги включены, уведомления о движении приходят на телефон.

Практика

Чек-лист по материалу

• Установить жёсткий диск до подключения питания.
• Подготовить витую пару с разъёмами RJ45 на каждую камеру.
• Подключить камеры по PoE, интернет, монитор HDMI или VGA, мышь в USB и блок питания.
• Задать пароль, повторить его и дважды нарисовать графический ключ.
• Запустить автоматическую настройку диска, времени, сети и поиска камер.
• Указать почту и ответы на контрольные вопросы для восстановления пароля.
• Переименовать камеры и настроить разрешение, кадры и битрейт, при необходимости скопировать настройки.
• Настроить дополнительный поток для сетки и телефона.
• Включить запись по движению и тревогу в центр наблюдения.
• Проверить летнее время и включить NTP до инициализации диска.
• Инициализировать (отформатировать) диск под запись.
• Включить доступ к платформе, принять условия и дождаться статуса онлайн.
• Добавить регистратор в приложение по QR-коду и проверить уведомления о движении.

Справка

Термины из видео

PoE

Питание камер по сетевому кабелю от регистратора, отдельный блок питания камерам не нужен.

Дополнительный поток

Поток для сетки камер и картинки в телефоне, когда основной поток сразу со всех камер не тянется.

Битрейт

Параметр записи: чем выше, тем больше места и нагрузка на сеть.

NTP

Служба точного времени; её включают до инициализации диска, иначе архив не найти.

Инициализация

Форматирование диска под запись после проверки времени.

Hik-Connect

Облачная платформа для удалённого просмотра и уведомлений; подключается через раздел сети и QR-код в приложении.
