Блок управления световыми оповещателями «Тромбон БСО»: обзор

Введение и назначение

Прибор, о котором пойдёт речь, называется блок управления световыми оповещателями «Тромбон БСО». Это ключевое устройство в составе системы оповещения и управления эвакуацией всех типов — от первого до пятого. Таким образом, его функциональность охватывает весь спектр возможных конфигураций СОУЭ, что делает его универсальным решением для построения систем безопасности на объектах различного назначения.

Будучи ключевым устройством, «Тромбон БСО» обеспечивает централизованное управление световыми оповещателями, которые являются неотъемлемой частью системы оповещения и управления эвакуацией. От корректной работы данного блока напрямую зависит своевременное информирование людей о необходимости эвакуации и указание путей движения.

Применение блока «Тромбон БСО» в СОУЭ всех типов подразумевает, что он может использоваться как в простых системах первого типа, так и в сложных многофункциональных системах пятого типа. Это достигается за счёт гибкости архитектуры и возможности интеграции с различными компонентами.

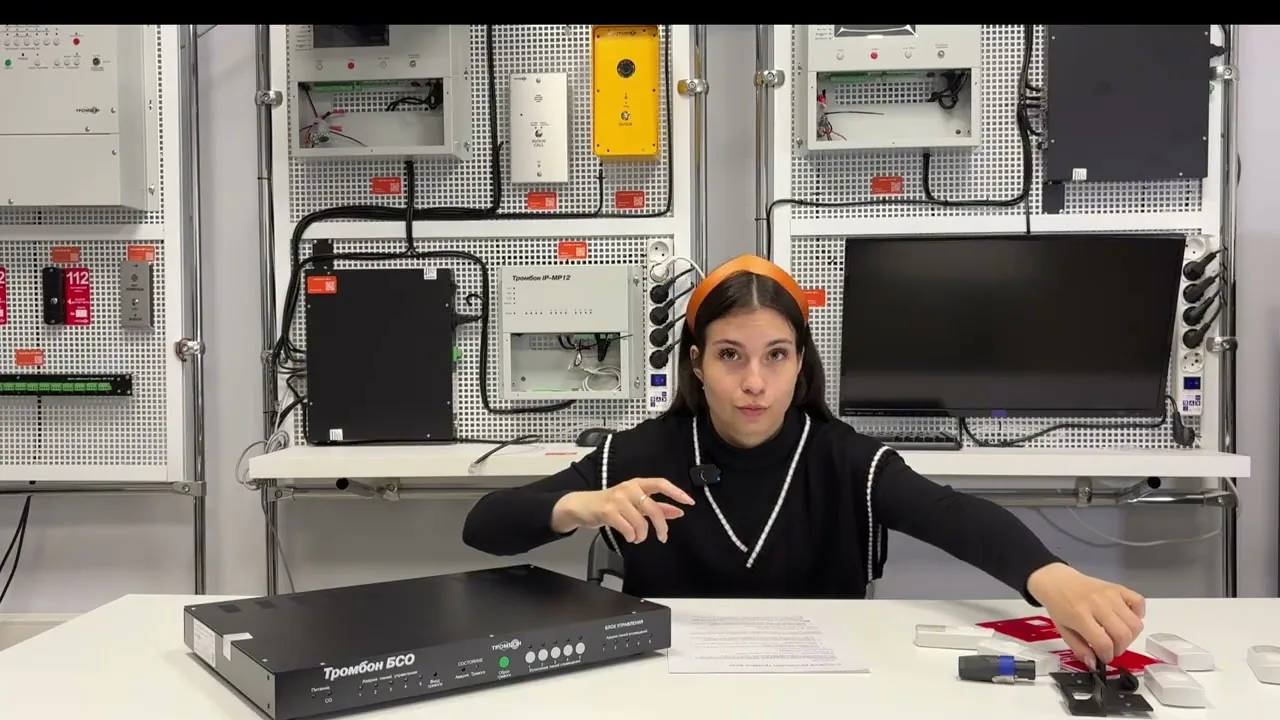

Комплект поставки

В комплект поставки входят удалённые кнопки (выключатели светового оповещения «Тромбон БСО»), предназначенные для дистанционного включения световых оповещателей. Эти кнопки позволяют оператору или ответственному лицу активировать оповещение из удалённой точки, что особенно важно в больших зданиях или разнесённых по территории объектах.

Кнопки подключаются к блоку «Тромбон БСО» по двухсторонней линии. Такое подключение обеспечивает не только передачу управляющих сигналов от кнопки к блоку, но и, возможно, обратную связь или контроль состояния линии, что повышает надёжность системы в целом.

Помимо кнопок, в комплект также входят ручки (ушки) и разъём питания. Ручки (ушки) предназначены для удобства монтажа и эксплуатации блока, а разъём питания обеспечивает подключение устройства к источнику электропитания. Наличие этих компонентов в комплекте поставки гарантирует, что для установки и запуска блока не потребуется приобретать дополнительные аксессуары.

Индикация и разъёмы

На передней панели устройства расположены индикаторы состояния для каждой из пяти зон, а также индикаторы питания и связи. Это позволяет оператору быстро оценить текущее состояние каждой зоны и работу самого блока. Индикаторы питания и связи дают информацию о подаче электропитания и наличии соединения с другими устройствами системы.

На задней панели находятся разъёмы для подключения линий световых оповещателей и других устройств систем. Через эти разъёмы осуществляется интеграция блока с внешними компонентами, что обеспечивает расширение функциональности и взаимодействие с различным оборудованием.

Монтаж

Корпус блока позволяет установить устройство на стол. Это делает возможным его использование в небольших помещениях или на рабочих местах операторов без необходимости специального монтажа.

Также возможна установка в стандартный девятнадцатидюймовый шкаф или стойку. Такой вариант монтажа обеспечивает компактное размещение оборудования и удобство при организации систем в серверных или диспетчерских.

Оба варианта монтажа подходят для серверных или диспетчерских, что позволяет гибко выбирать способ установки в зависимости от условий эксплуатации и требований к размещению.

Области применения

Система «Тромбон БСО» предназначена для использования на различных объектах. В число таких объектов входят общеобразовательные учреждения, административные здания, медицинские учреждения, торговые центры и общественные здания. Это означает, что система может быть установлена в школах, больницах, офисах, магазинах и других местах массового пребывания людей.

Таким образом, «Тромбон БСО» является универсальным решением для организации оповещения и управления эвакуацией на объектах с разным функциональным назначением. Выбор конкретного объекта не влияет на возможность применения системы, что подтверждается перечисленным списком.

Питание

Для питания световых оповещателей и самой системы «Тромбон БСО» обязательно требуется блок питания «Тромбон Б». Это означает, что без данного блока питания функционирование световых оповещателей и «Тромбон БСО» невозможно.

Следовательно, при проектировании и установке системы необходимо предусмотреть наличие блока питания «Тромбон Б» для обеспечения её работы. Использование других источников питания не допускается, так как в фактах указано, что требуется именно этот блок.

Практика

Чек-лист по материалу

• Убедитесь в наличии удалённых кнопок (выключателей светового оповещения) для дистанционного включения.
• Подключите кнопки к блоку «Тромбон БСО» по двухсторонней линии.
• Проверьте наличие ручек (ушек) и разъёма питания в комплекте.
• Используйте индикаторы состояния на передней панели для контроля пяти зон, а также индикаторы питания и связи.
• Подключите линии световых оповещателей и другие устройства к разъёмам на задней панели.
• Выберите способ монтажа: настольный, в 19-дюймовый шкаф или стойку.
• Обязательно используйте блок питания «Тромбон Б» для питания световых оповещателей и блока «Тромбон БСО».

Справка

Термины из видео

Тромбон БСО

Блок управления световыми оповещателями, ключевое устройство в составе системы оповещения и управления эвакуацией.

СОУЭ

Система оповещения и управления эвакуацией; типы от первого до пятого.

Удалённые кнопки (выключатели светового оповещения)

Устройства для дистанционного включения световых оповещателей, входящие в комплект поставки и подключаемые к блоку по двухсторонней линии.

Тромбон Б

Блок питания, обязательно требуемый для питания световых оповещателей и блока «Тромбон БСО».
