Диагностика и ремонт домофона: измерение сопротивления линии и замена доводчика

Аудиоверсия ещё не подготовлена.

В статье описан рабочий день мастера по домофонам: диагностика неисправности домофона с измерением сопротивления линии, ремонт панели вызова, регулировка и замена доводчиков, а также фиксация необходимости замены изношенных деталей.

Коротко

Главный ответ

Мастер по домофонам и доводчикам выполняет заявки: диагностирует домофон, измеряя сопротивление линии на разных участках, ремонтирует панель вызова, регулирует и заменяет доводчики. В процессе работы он сталкивается с необходимостью замены изношенных деталей и предупреждает клиентов о будущих работах.

Главное из материала

Основные выводы

  • При диагностике домофона мастер измерял сопротивление линии: на разных участках оно составляло 100+ Ом, 20 Ом, 700 Ом, 670 Ом.
  • После зачистки контактов на трубке и панели сопротивление стало около 700 Ом, что мастер счёл нормальным, и домофон заработал.
  • Клиента предупредили, что в следующий раз без перетяжки линии на банентке не обойтись.
  • В панели вызова были обнаружены отсутствие контакта К5 и обломанный К6, после переподключения звук появился.
  • Доводчик не поддавался регулировке, требовалась замена; также была потеряна пятка (деталь доводчика).

Диагностика домофона и измерение сопротивления

Мастер начал диагностику с прозвонки линии сопротивления. Получив значение сто с лишним ом, он продолжил проверку. Затем он замкнул кабель и измерил сопротивление возле квартиры — оно составило 20 ом. Это позволило оценить состояние линии на данном участке.

Далее мастер подключил трубку и зачистил контакты. После этих действий сопротивление стало в районе 700 ом. Однако после того как он повесил трубку, сопротивление пропало. Это указывало на возможную зависимость показаний от состояния трубки.

При подъёме на этаж мастер снова измерил сопротивление — оно составило 670 ом. Полученные данные на разных этапах диагностики позволили сделать выводы о характере неисправности.

Ремонт и проверка работы домофона

Для устранения неисправности мастер подключил трубку и зачистил контакты как на самой трубке, так и на панели. Эти манипуляции привели к тому, что домофон заработал. Клиент подтвердил, что дверь открывается.

Сам мастер не понял, как именно всё заработало, но результат был достигнут. Клиента предупредили, что в следующий раз без перетяжки на банентской линии не обойтись. Это означает, что проблема может повториться и потребует более серьёзного вмешательства.

Работа с доводчиками

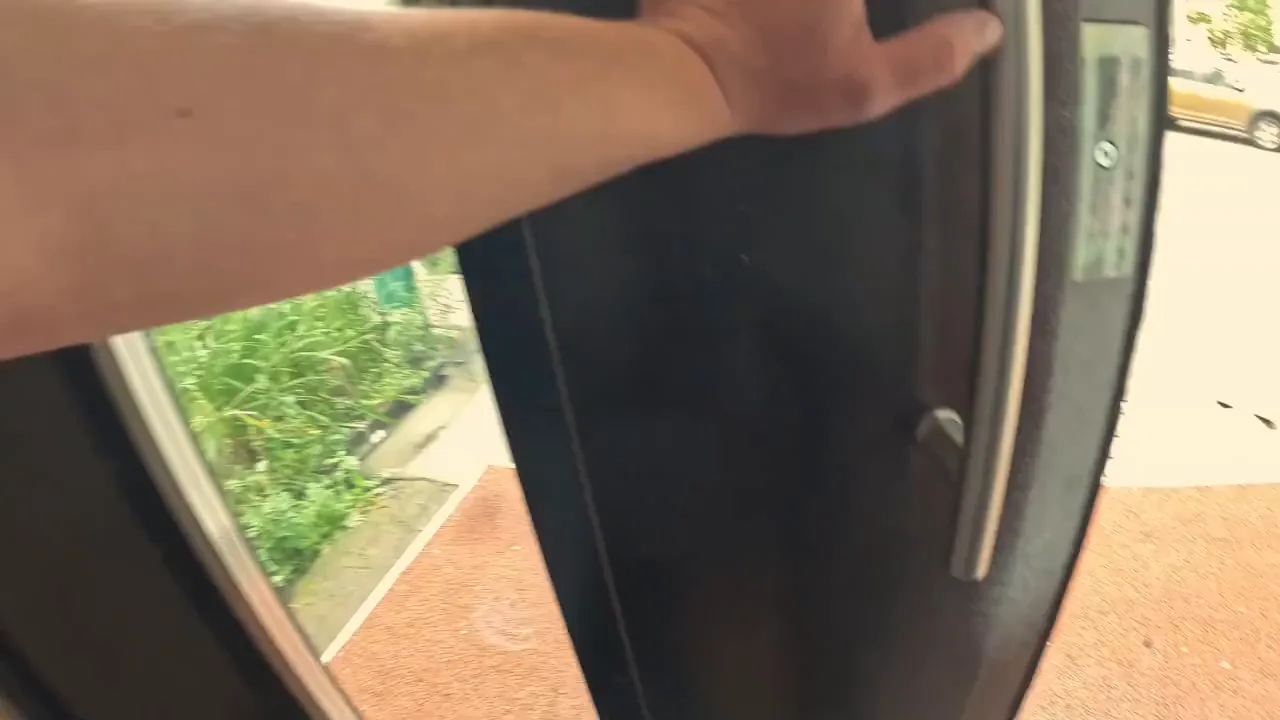

По заявке доводчик не работает, однако проверка показала, что сам механизм исправен. Клиента не устраивало, что дверь чуть-чуть не доходит и остается щель. Мастер попытался устранить проблему, закрутив винты регулировки, но доводчик не отреагировал: он не остановился ни на первой, ни на второй скорости. Это указывает на то, что устройство не поддается регулировке и требует замены.

В другом случае была потеряна пятка доводчика. Для решения проблемы необходимо приехать и заменить утраченный элемент. При обнаружении неисправности доводчика следует сначала проверить его регулировку; если она не дает результата, требуется замена. При потере комплектующих, например пятки, также необходима замена.

Ремонт панели вызова

При ремонте панели вызова мастер высверлил панель, чтобы получить доступ к внутренним компонентам. В ходе осмотра было обнаружено отсутствие элемента К5 и обломанный К6. После закручивания К5 и переподключения всех контактов появился звук.

Проверка показала, что домофон работает корректно. Клиент остался доволен и поблагодарил мастера. Последовательность действий: высверливание панели, обнаружение отсутствия К5 и облома К6, закручивание К5, переподключение контактов, появление звука и проверка работы.

Организация рабочего дня

В 12:30 мастер поехал в офис, чтобы что-то забрать. Это было запланированное действие, которое потребовало поездки в офис. Поскольку был обеденный перерыв, он совпал с этой поездкой, и во время перерыва мастер встретился с Колей. Обеденное время было использовано не только для приёма пищи, но и для решения рабочего вопроса и встречи с коллегой.

После обеда мастер приехал на следующую заявку. Это означает, что после завершения обеденного перерыва и выполнения задачи в офисе он продолжил работу над заявками. Последовательность действий показывает, что мастер эффективно использовал время, совмещая обед с поездкой в офис и встречей, а затем сразу приступил к следующей заявке.

В 19:00 ещё оставалась одна заявка возле дома. Несмотря на позднее время, рабочий день ещё не был завершён. Мастер отметил, что день был плотным по заявкам, и это его радует. Плотный график свидетельствует о высокой загруженности, а положительная оценка указывает на удовлетворённость от проделанной работы. Даже при наличии незавершённой заявки в 19:00, общий итог дня оценивается мастером позитивно.

Практика

Чек-лист по материалу

  • Прозвонить линию сопротивления и зафиксировать значения.
  • Проверить сопротивление возле квартиры.
  • Подключить трубку и зачистить контакты на трубке и панели.
  • Измерить сопротивление после подключения.
  • Проверить работу домофона вызовом и открытием двери.
  • Осмотреть доводчик, проверить регулировку скоростей.
  • При необходимости заменить доводчик или его детали (пятку).
  • Вскрыть панель вызова, проверить контакты (К5, К6).
  • Переподключить контакты и проверить звук.
  • Предупредить клиента о возможных будущих работах (перетяжка линии).

Справка

Термины из видео

Домофон
Переговорное устройство для связи с посетителями и открытия двери.
Доводчик
Механизм для автоматического закрывания двери.
Сопротивление линии
Электрическое сопротивление проводов линии связи домофона, измеряемое в омах.
Банентка
Разъём или клеммная колодка для подключения проводов в домофоне.
Пятка
Деталь доводчика, обеспечивающая его крепление или работу.
К5, К6
Контакты или клеммы в панели вызова домофона.
